VW Passat Reparaturanleitung: Allgemeine Hinweise
zur Verwendung des Ratgeber Räderreifen
Allgemeines
Volkswagen-Fahrzeuge
sind nach den neuesten Erkenntnissen der Sicherheitstechnik konstruiert. Damit
das so bleibt, empfehlen wir nur Volkswagen Original Ersatzteile zu verwenden.
Zu erkennen sind diese am VW Audi Warenzeichen und an der Teilenummer. Für
diese Ersatzteile wurden Zuverlässigkeit, Sicherheit und Eignung festgestellt.
Für
andere Erzeugnisse können wir dies - auch wenn im Einzelfall eine TÜV-Abnahme
(Musterbericht) oder eine behördliche Genehmigung vorliegt - trotz laufender
Marktbeobachtung nicht beurteilen. Wir können deshalb verständlicherweise bei
Einbau dieser Erzeugnisse keine Haftung übernehmen.
Hinweis
- Die Produkte von Volkswagen Original Ersatzteile und Volkswagen Zubehör können
sich in den Montagebedingungen, Anzugsdrehmomenten etc. unterscheiden.
- Anzugsdrehmomente für die Radschrauben beachten.
- Montage- und Bedienungsanweisungen beachten.
Die
in den Tabellen der Fahrzeuge aufgeführten Räder/Reifen-Kombinationen bzw.
Umrüstungen beziehen sich ausschließlich auf Volkswagen Original Scheibenräder.
Eine Freigabe für Räder/Reifen-Kombinationen bzw. Umrüstung mit Scheibenrädern
aus dem Zubehörhandel ist mit der beiliegenden Gutachterlichen Stellungnahme
nicht möglich.
Hinweise zu den empfohlenen Reifen
- Reifen gehören zu den wichtigsten Konstruktionselementen eines Kraftfahrzeuges
und beeinflussen maßgeblich die Fahrsicherheit. Sie müssen daher zunächst
zahlreiche Bedingungen erfüllen, die im einzelnen in den DIN-Normen und in den
Richtlinien des Wirtschaftsverbandes der deutschen Kautschukindustrie e. V.
(W.d.K.) den Reifenherstellern vorgegeben sind. Darüber hinaus werden von
Volkswagen umfangreiche Prüfungen durchgeführt, bevor die Reifen zur
Erstausrüstung unserer Fahrzeuge freigegeben werden.
- In der folgenden Aufstellung sind alle Reifenfabrikate/-profile aufgeführt,
mit denen VW-Fahrzeuge zum Zeitpunkt der Ausgabe dieses Ratgebers ab Werk
ausgerüstet wurden.
- Diese Reifenfabrikate/-profile erfüllen die genannten Anforderungen. Wir
empfehlen daher, bei Neubereifung von Fahrzeugen, die in diesem Ratgeber
empfohlene Reifenfabrikate/-profile zu verwenden.
- Die Besonderheiten bei Reifen mit Notlaufeigenschaften beachten.
- Die in den Tabellen aufgeführten Winterreifengrößen sind unter fahrdynamisch-
und wirtschaftlich betrachtetem Aspekt jeweils das sinnvollste Format.
Grundsätzlich können auch alle anderen im COC-Papier
(EWG-Übereinstimmungsbescheinigung) bzw. in der Zulassungsbescheinigung Teil I
aufgeführten Rad-/Reifenkombinationen als M & S Reifen montiert werden.

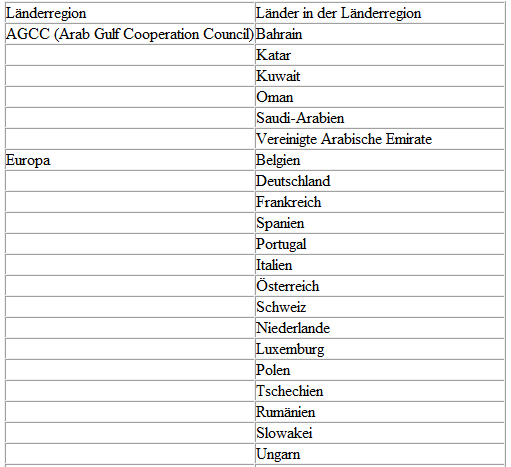

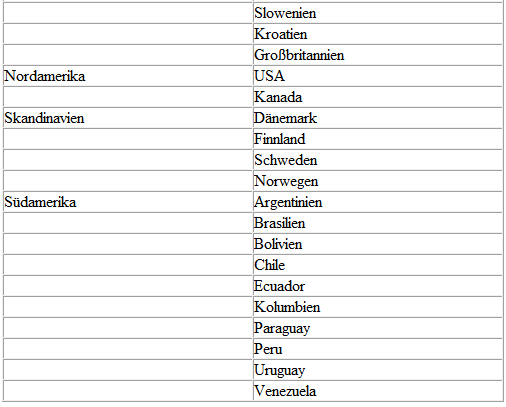

Erklärungen zu den Länderregionen
Im
Folgenden werden die Länder aufgelistet, die zu einer Länderregion
zusammengefasst sind.
Definition Reifenpaket
Zur
Erhöhung der Energieeffizienz, des Umweltschutzes und der Fahrsicherheit wurden
von Volkswagen spezielle Reifenpakete entwickelt, die für jeden Fahrzeugtyp, je
nach Motorisierung zusammengestellt wurden.
Um
ein leistungsfähiges Produkt für den Endverbraucher zu erhalten, wurde das
Reifenpaket so entwickelt, das eine Verringerung der CO2-Emission
nach Vorgabe der europäischen Union und somit auch eine Einhaltung der
länderspezifischen Steuergesetze ereicht wird.
Weitere
Informationen zur CO2-Emission und dem Rollwiederstand.
Die
Auswahlkriterien zur Bestimmung des Reifenpaketes finden ausschließlich über
den Hubraum mit Nennleistung, den Versionenschlüssel und der Typ-Genehmigungs-Nummer statt.
Diese sind Inhalt der Zulassungsbescheinigung Teil 1.
Vorgehensweise zum Finden des richtigen Reifenpaketes
- Aufschlüsseln des Versionenschlüssels in der Zulassungsbescheinigung Teil 1
unter D2.
- Heraussuchen der Typ-Genehmigungs-Nummer in der Zulassungsbescheinigung Teil 1
unter K.
- Auswählen des Hubraums und der Leistung.
- Reifenpaket auswählen, z. B. Paket 61.
- Auswählen einer möglichen Rad-/Reifenkombination.
Beispiel:
- in
der Zulassungsbescheinigung Teil 1 befindet sich unter P.1 der Hubraum in cm3
und unter P.2 die Leistung in kW; daraus ergibt sich welcher Motor mit
welcher Leistung im Fahrzeug verbaut ist.
- im Versionenschlüssel FM6FM62Q028SV7MMVR261 sind immer die letzten
beiden Ziffern das Reifenpaket.
- in der Zulassungsbescheinigung Teil 1 unter K befindet sich die
Typ-Genehmigungs-Nummer e1*2001/116*0307*37.
- mit diesen drei Auswahlkriterien ist die Bestimmung der zulässigen
Rad-/Reifenkombination des jeweiligen Fahrzeugs möglich.

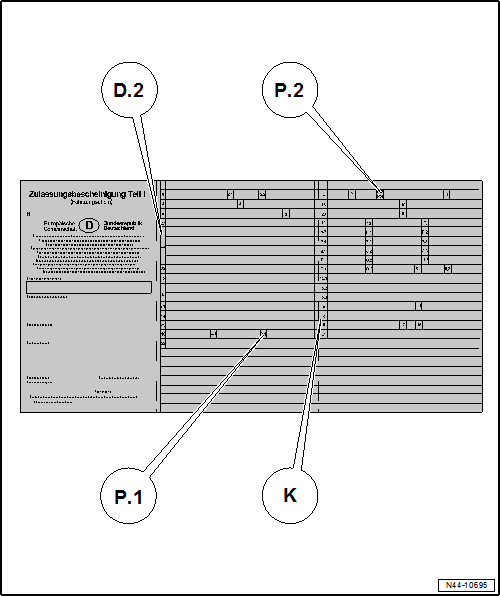

Erläuterungen zur
Zulassungsbescheinigung
Zulassungsbescheinigung Teil 1
- D.2 - Beinhaltet
den Variantenschlüssel und den Versionenschlüssel
- K - Beinhaltet
die Typ-Genehmigungs-Nummer
- P.1 - Hubraum
in cm3
- P.2 - Nennleistung
in kW

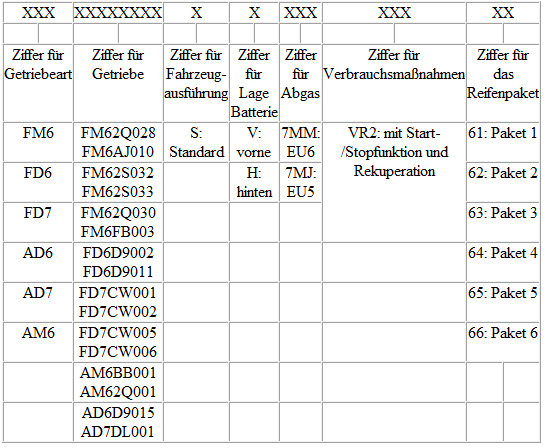

Versionenschlüssel (D2)
Typ-Genehmigungs-Nummer (K): e1*2001/116*0307*37
Anlage
zur Gutachterlichen Stellungnahme 8112227824
Hinweis
Die
letzten beiden Ziffern des Versionenschlüssel
verweisen auf das Reifenpaket ...
