VW Passat Reparaturanleitung: Technische Daten
Reparaturhinweise
Allgemeine Reparaturhinweise
Reparatur von elektrischen Leitungssträngen und Steckverbindungen → Elektrische Anlage Allgemeine Informationen;
Entriegeln und Zerlegen von Steckergehäusen → Elektrische Anlage Allgemeine Informationen;
Antennenleitungen reparieren → Elektrische Anlage Allgemeine Informationen;
Lichtwellenleiter reparieren → Elektrische Anlage Allgemeine Informationen;
Fahrzeugdiagnose-, Mess- und Informationssysteme → Elektrische Anlage Allgemeine Informationen;
Hinweise zur Reparatur von CAN-Bus-Leitungen
CAN-Bus-Leitungen reparieren → Elektrische Anlage Allgemeine Informationen;

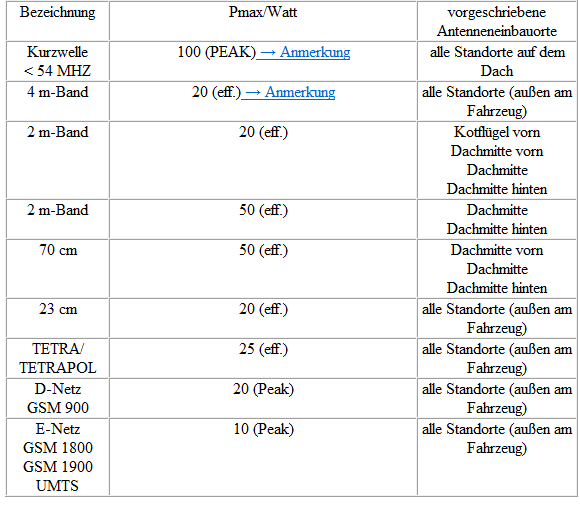

Sendeleistungen und Antenneneinbauorte
Hinweis
Durch gesetzliche Regelungen ist ein Verbau von Antennen an Stoßfängern nicht mehr gestattet. Dadurch wird der Unfallschutz für Fußgänger verbessert.
1) -Peak = max. Trägerleistung (Peak Envelope Power)
2) -eff. = effektive Sendeleistung
Hinweis
- Abweichungen von diesen Vorgaben (Antennenstandort, Frequenz, Leistungen) sind nur in besonders begründeten Ausnahmefällen nach einer Einzelfallprüfung durch das EMV-Zentrum der VW AG in Wolfsburg zulässig.
- EMV = elektromagnetische Verträglichkeit
