ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Vorsicht!
Um Beschädigungen an der Batterie oder am Fahrzeug zu vermeiden, beachten Sie die Hinweise zu den Batterietypen.
Hinweis
Zu dem jeweiligen Fahrzeug ist das Kapitel Batterie zu beachten
Prüfen der verschiedenen Batterietypen
Prüfen einer Batterie mit Farbanzeige
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Führen Sie die Prüfungen in folgender Reihenfolge durch:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Prüfen einer Vliesbatterie (AGM-Batterie)
Führen Sie die Prüfungen in folgender Reihenfolge durch:
Sichtprüfung
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Prüfen Sie unbedingt, bevor Sie umfangreiche Messungen vornehmen, durch eine Sichtprüfung den äußeren Zustand, die Anschlüsse und den festen Sitz der Batterie.
Hinweis
Zu dem jeweiligen Fahrzeug ist das Kapitel Batterie zu beachten.
Vorsicht!
Durch die Sichtprüfung ist festzustellen:
Prüfen der Farbanzeige im Batteriedeckel
Prüfen der Farbanzeige, "3 farbig"
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Allgemeine Informationen zur Farbanzeige:
Gültig für alle Batterien mit Index "1J0" , "7N0" und "3B0" in der Erstausrüstung und für alle Ersatzteilbatterien 191 915 105 AB und ab Index "000 915 105 AX"
Die Farbanzeige gibt Ihnen Informationen über den Säurestand und den Ladezustand der Batterie.
Bevor Sie eine Sichtprüfung vornehmen, klopfen Sie leicht und vorsichtig mit dem Griff eines Schraubendrehers auf das Sichtfenster. Luftblasen, die die Anzeige beeinträchtigen könnten, steigen hierdurch auf. Die Farbanzeige wird hierdurch genauer.
Hinweis
Drei unterschiedliche Farbanzeigen sind möglich:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Prüfen der Farbanzeige, "2 farbig"
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Allgemeine Informationen zur Farbanzeige:
Die generelle Einführung der "2-farbigen" Anzeige erfolgte gleitend im Jahr 2009. Bei der "2-farbigen" Anzeige entfällt die Farbanzeige "Grün" für den Ladezustand..
Die Farbanzeige gibt Ihnen Informationen über den Säurestand der Batterie.
Der Ladezustand der Batterie kann nicht mehr über die Farbanzeige abgelesen werden, hierzu ist die Batterieprüfung zu verwenden,
Bevor Sie eine Sichtprüfung vornehmen, klopfen Sie leicht und vorsichtig mit dem Griff eines Schraubendrehers auf das magische Auge. Luftblasen, die die Anzeige beeinträchtigen könnten, steigen hierdurch auf. Die Farbanzeige des magischen Auges wird hierdurch genauer.
Hinweis
Zwei unterschiedliche Farbanzeigen sind möglich:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.

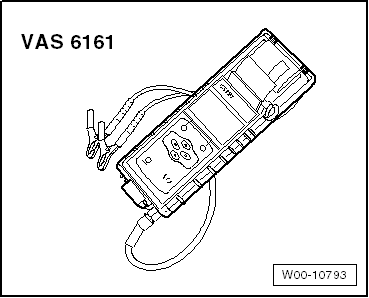

Batterietester mit Drucker -VAS 6161-
Allgemeine Beschreibung:
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Bei Verwendung vom Batterietester mit Drucker -VAS 6161- ist es nicht erforderlich, die Batterie abzuklemmen oder auszubauen.
Der Batterietester mit Drucker -VAS 6161- belastet nicht mehr die Batterie. Er arbeitet nach dem Prinzip der dynamischen Leitwerterfassung.
Es sind alle Batterietypen im Tester abgelegt.
Daten können auf einer SD - Karte gespeichert werden.
Über eine Schnittstelle oder die SD - Karte ist der Batterietester mit Drucker -VAS 6161- updatefähig, sodass alle Batteriedaten von Volkswagen immer aktuell sind.
Der integrierte Temperaturfühler erhöht die Qualität der Messungen.
Optional ist ein 2D Scanner erhältlich um die Daten des 2d- Codes der Batterie direkt zu übernehmen.
Hinweis
Beachten Sie die → Bedienungsanleitung des Batterietester mit DruckerVAS 6161.

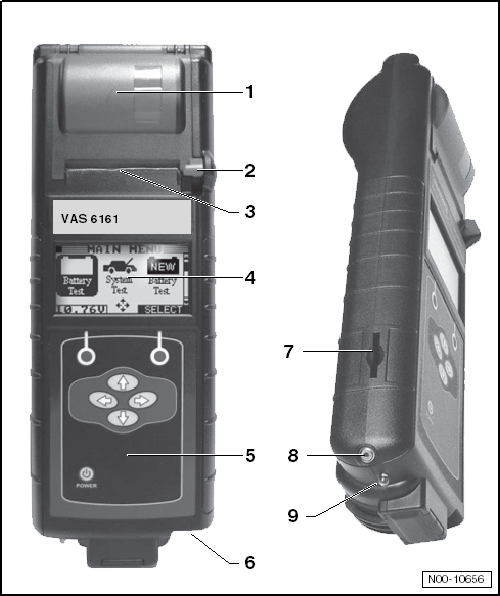

Gerätebeschreibung Batterietester mit Drucker -VAS 6161-
Batterieprüfung mit dem Batterietester mit Drucker -VAS 6161- durchführen
ACHTUNG!
Verletzungsgefahr! Beachten Sie die Warnhinweise und Sicherheitsvorschriften !
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Batterieprüfung durchführen:
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus.
- Prüfen Sie bei Batterien mit Sichtfenster die Farbanzeige.
- Schalten Sie das Gerät ein.
- Klemmen Sie die rote Klemme "+" des Prüfgeräts an den Pluspol an.
- Klemmen Sie die schwarze Klemme "-" des Prüfgeräts an den Minuspol an.
Hinweis
Achten Sie auf guten Kontakt der Prüfklemmen!
- Wählen Sie eine der folgenden Funktionen aus.
Hinweis
Garantieprüfung durchführen
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
- Im Menü "Garantieprüfung" auswählen.
- "Im Fahrzeug" oder "außerhalb des Fahrzeugs" auswählen.
- "Am Batteriepol" oder "Am Fremdstartpunkt" auswählen.
- 2D- Code der Batterie einscannen oder manuell Batterietyp und Stromstärke auswählen.
- Temperatur ermitteln. Temperaturfühler ca. 5 cm über einem Batteriepol halten, bis die Temperatur stabil ist.
- Test starten.
- Ggf. Prüfprotokoll ausdrucken.
Wartungstest durchführen
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
- Im Menü "Wartungstest" auswählen.
- Scanner anschließen.
Hinweis
Wenn kein Scanner vorhanden ist, Fahrzeug-Identifizierungsnummer Nummer auf dem Prüfausdruck handschriftlich eintragen.
- Fahrzeug-Identifizierungsnummer einscannen.
- "Am Batteriepol" oder "am Fremdstartpunkt" auswählen.
- 2D- Code der Batterie einscannen oder manuell im Menü Typ und Hersteller auswählen.
- Temperatur ermitteln. Temperaturfühler ca. 5 cm über den Klemmenanschluss halten, bis die Temperatur stabil ist.
- Test starten.
- Ggf. Prüfprotokoll ausdrucken.
Servicetest durchführen
Hinweis
ACHTUNG!
Batterien, bei denen die Farbanzeige hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
- Im Menü "Servicetest" auswählen.
- "Am Batteriepol" oder "am Fremdstartpunkt" auswählen.
- Batterietyp "Normal", "AGM", "2*6V" oder "Gel" auswählen.
- Norm "CCA", "JIS", "DIN", "SAE", "IEC" oder "EN" auswählen.
- Batteriewert auswählen.
- Temperatur ermitteln. Temperaturfühler ca. 5 cm über einem Batteriepol halten, bis die Temperatur stabil ist.
- Test starten.
- Ggf. das Prüfprotokoll ausdrucken.

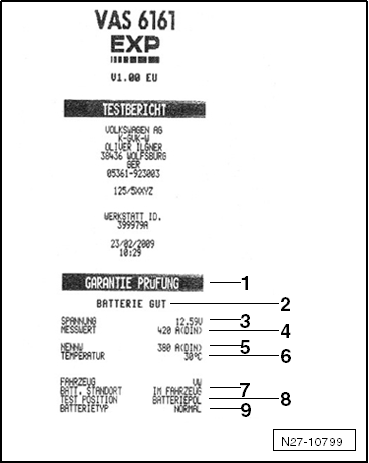

Erläuterungen zum Prüfausdruck
Hinweis
Der Prüfausdruck wird für die Gewährleistungsabwicklung benötigt.
Beurteilung des Testergebnisses

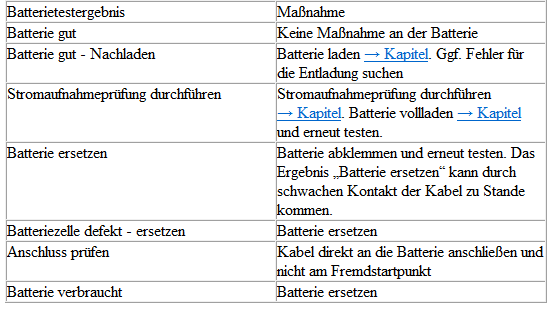

Auswertung der Batterietestergebnisse für Garantie- und Servicetest.

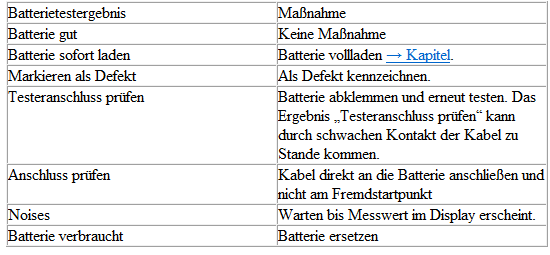

Auswertung des Batterietestergebnisses für den Wartungstest.
Batterietester Midtronics -MCR340V- nur für Fahrzeuge USA/ Kanada
Allgemeine Beschreibung
Batterieprüfung mit dem Batterietester Midtronics -MCR340V- durchführen
Problembehandlung Batterietester Midtronics -MCR340V-
ACHTUNG!
Verletzungsgefahr.
Beachten und lesen Sie vor Batteriearbeiten die Warn- und Sicherheitsvorschriften sorgfältig.
Entsorgen Sie Elektrolyt (Schwefelsäure/ Wassergemisch) sicher! Elektrolytabfall darf nur an die dafür ausgewiesenen Sammelstellen abgegeben werden. Die lokalen Entsorgungsrichtlinien sind einzuhalten.
Gasende Batterien dürfen nicht geprüft werden. Sonst besteht Explosionsgefahr.
ACHTUNG!
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Um Beschädigungen an der Batterie oder dem Fahrzeug zu verhindern, beachten Sie die Batterietypen und Anmerkungen.
Die Prüfung von Batterien in VW - Fahrzeugen darf nur mit von VW zugelassenen Batterietestern durchgeführt werden. USA/ Kanada darf der Batterietester Midtronics -MCR340V- verwendet werden.
Lesen Sie alle Sicherheitshinweise, Setup- und Bedienanweisungen der Bedienungsanleitung vom Batterietester Midtronics -MCR340V- und halten Sie sich genau daran.
Weitere Informationen finden Sie im → Nr..
Folgende Lade- und Analyseverfahren gelten für alle Batterien, alle Batterieeinbauorte (Motorraum oder Kofferraum) und Batteriezwecke (Anlasser- oder Zweit-/ Komfortbatterie).
Beachten Sie immer die Sicherheitsvorschriften, die Vorschriften zum Setup des Batterietesters, das Displaymenü/ die Displaytasten, LEDs und die in der → Bedienungsanleitung MCR340V beschriebenen Betriebsabläufe.
Hinweis
Alle Unterkapitel, Anmerkungen und Verweise zum zu prüfenden Fahrzeug, Batterietyp usw. sind zu beachten und einzuhalten.
Batterieprüfung mit dem Batterietester Midtronics -MCR340V- durchführen
Voraussetzungen:
ACHTUNG!
Beachten und lesen Sie vor Batteriearbeiten die Warn- und Sicherheitsvorschriften sorgfältig.
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
- Allgemeine Beschreibung lesen.
- Sichtprüfung durchführen.
- Motorhaube öffnen oder Abdeckung für anderen Einbauort der Batterie öffnen.
- Bestimmen Sie den Batterietyp "Standard " oder "AGM".
- Entfernen Sie die Abdeckungen an der Batterie vom Plus- und Minuspol.
- Benutzen Sie Kotflügelschoner oder andere Abdeckungen, bevor Sie Ausrüstung im Motorraum oder im Innenraum verwenden.
- Alle Türen schließen.
Hinweis
Test durchführen:
ACHTUNG!
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
- Schalten Sie die Zündung und alle elektrischen Verbraucher aus.
- Prüfen Sie bei Batterien mit magischem Auge das magische Auge.
- Schalten Sie das Gerät ein.
- Klemmen Sie die rote Klemme "+" des Prüfgeräts an den Pluspol an.
- Klemmen Sie die schwarze Klemme "-" des Prüfgeräts an den Minuspol an.
Hinweis
Achten Sie auf guten Kontakt der Prüfklemmen!
- "Im Fahrzeug" oder "außerhalb des Fahrzeugs".Auswählen.
- Wählen Sie den "Gewährleistungstest" aus.
Hinweis
Verwenden Sie die Druckfunktion des Midtronics -MCR340-, wenn die Testergebnisse zur Bearbeitung von Gewährleistungsanträgen erforderlich sind.
- Wählen Sie den Batterietyp aus "Standard" oder "AGM".
- Schreiben Sie den DIN - Wert der Batterie vom Batterieaufkleber ab. Gibt es auf dem Aufkleber keinen DIN - Wert, notieren Sie den SAE-Wert.
- Geben Sie den DIN - Wert in das Prüfgerät ein und führen Sie den Batterietest durch → Bedienungsanleitung MCR340V.
- Bei Verwendung des SAE - Werts gehen Sie in den Menüpunkt "sonstige" und ändern Sie die Angabe "DIN" in "SAE" → Bedienungsanleitung MCR340V.
Hinweis
Verwenden Sie immer den DIN - Wert des Batterieaufklebers! Sonst verfälschen Sie das Testergebnis.
Beurteilung des Testergebnisses

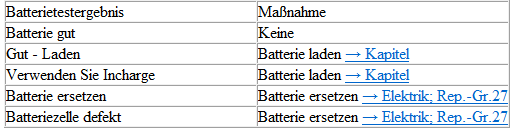

Ergebnisse der Batterieprüfung:

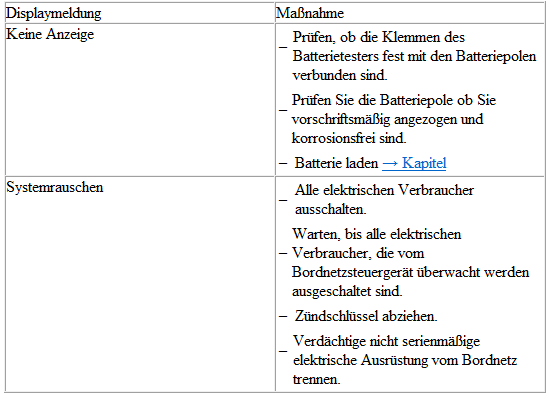

Problembehandlung Batterietester Midtronics -MCR340V-
Das Display zeigt unter Umständen Fehler oder zustandsabhängige Meldungen an.
Im Folgenden sind die häufigsten Displaymeldungen zusammen mit Lösungsvorschlägen aufgeführt.
Hinweis
Für nicht aufgeführte Meldungen beachten Sie bitte die → Bedienungsanleitung MCR340V.
Warten Sie einige Minuten und prüfen Sie erneut.
Hinweis
Haben Sie die Prüfung am Fremdstartpunkt durchgeführt und die Meldung verschwindet nicht, dann führen Sie die Prüfung direkt an der Batterie durch.
Stromaufnahmeprüfung
ACHTUNG!
Batterien, bei denen das magische Auge hellgelb anzeigt, dürfen nicht geprüft oder geladen werden. Es darf keine Starthilfe gegeben werden!
Es besteht Explosionsgefahr beim Prüfen und Laden oder der Starthilfe.
Diese Batterien müssen ersetzt werden.
Hinweis
Um bei entladenen Batterien schnell eine Aussage über den Batteriezustand zu bekommen, kann anhand der Stromaufnahme der Batterie während des Ladevorgangs eine Aussage getroffen werden, ob die Batterie zu ersetzen ist oder vollgeladen werden muss.
Hinweis
Beim Batterietester mit Drucker -VAS 6161- ist die Stromaufnahmeprüfung immer dann durchzuführen, wenn das Testergebnis "Stromaufnahmeprüfung durchführen" im Display erscheint.
Die Stromaufnahmeprüfung ist immer dann durchzuführen, wenn
- und in den Fällen, in denen das Gerät nicht anschaltet (keine LED, kein Ausdruck)
oder
- Stromaufnahmeprüfung durchführen
Durch Prüfung des Stromaufnahmevermögens einer Batterie beim Ladevorgang lässt sich in kurzer Zeit beurteilen, ob eine teilentladene oder tiefentladene Batterie durch Wiederaufladung wieder einsatzfähig wird.
Prüfvoraussetzungen:
- Schließen Sie die Batterie an das Batterie-Ladegerät an und starten Sie den Ladevorgang.
- Messen Sie nach fünf Minuten den Ladestrom der Batterie.
Testergebnis:
Wenn die Stromaufnahme A größer 10 % der Nennkapazität Ah ist (z. B. >6,1 A bei 61 Ah Batterie), Batterie vollladen und erneut testen.
Hinweis
Beim Eos mit zwei 6V - Vliesbatterien muss der Ladestrom nur höher als 5 % der Nennkapazität der Batterie in Ampere sein. Als Beispiel beim Eos: Die 50-Ah-Batterie muss einen Ladestrom höher als 2,5 A nach fünf Minuten Ladung haben.
- Laden Sie die Batterie voll, wenn der Ladestrom höher 10 % der Nennkapazität ist (Beachten Sie die Ausnahme zum Eos im obigen Hinweis).
- Führen Sie nach zwei Stunden Ruhezeit für die Batterie eine Batterieprüfung durch.
Liegt der Ladestrom fünf Minuten nach Ladebeginn niedriger als 10 % der Nennkapazität (bei 2 mal 6 Volt Batterien im Eos 5 %) in Ampere, (d. h. für eine 50-Ah-Batterie < 5A) ersetzen Sie die Batterie. Füllen Sie bei Garantie und Kulanzfällen das Batterieprüfblatt aus.
