VW Passat Reparaturanleitung: Luftführung

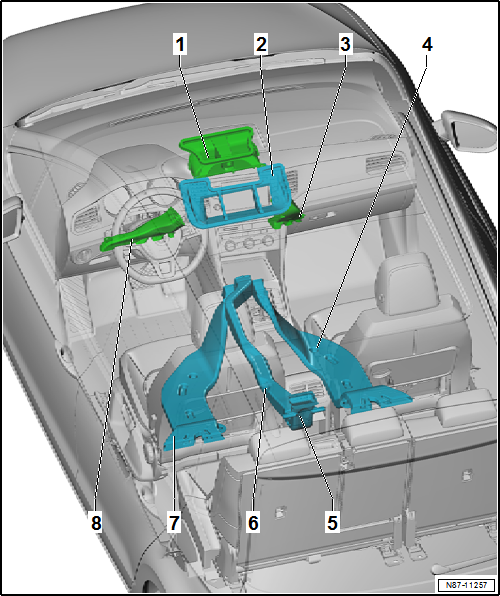

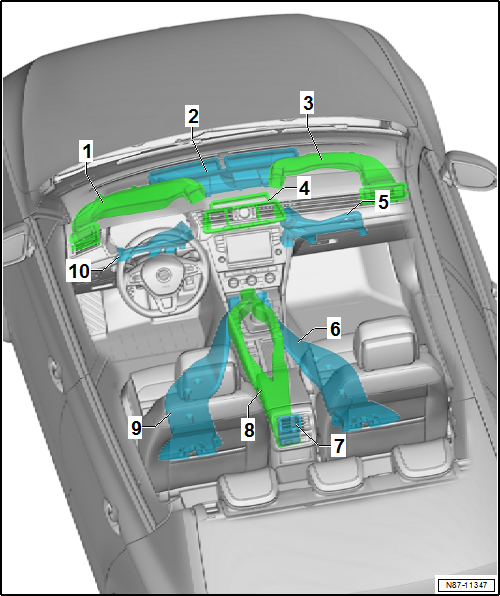

Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Volkswagen Passat. Heizung, Klimaanlage

  1. Luftführungskanal Schalttafel aus- und einbauen, links
    • aus- und einbauen
  2. Luftführung für Luftausströmer Defrost
    • aus- und einbauen
  3. Luftführungskanal Schalttafel aus- und einbauen, rechts
    • aus- und einbauen
  4. Luftführung für Schalttafelausströmer Mitte
    • aus- und einbauen.
  5. Fußraumausströmer Beifahrerseite
    • aus- und einbauen.
  6. Fußraumausströmer hinten aus- und einbauen
    • aus- und einbauen.
  7. Fußraumausströmer hinten aus- und einbauen
    • aus- und einbauen.
  8. Luftführungskanal in der Mittelkonsole hinten
    • Je nach Fahrzeugausstattung verbaut. Bei Fahrzeugen ohne Luftführungskanal Ausströmer Mittelkonsole hinten ist eine Abdeckkappe am Heizgerät verbaut.
    • aus- und einbauen.
  9. Fußraumausströmer hinten aus- und einbauen
    • aus- und einbauen.
  10. Fußraumausströmer Fahrerseite
    • aus- und einbauen.

Volkswagen Passat. Heizung, Klimaanlage

  1. Luftführung für Luftausströmer Defrost
    • aus- und einbauen.
  2. Luftführung für Schalttafelausströmer Mitte
    • aus- und einbauen.
  3. Fußraumausströmer Beifahrerseite
    • aus- und einbauen.
  4. Fußraumausströmer hinten aus- und einbauen
    • aus- und einbauen.
  5. Luftführungskanal in der Mittelkonsole hinten
    • Je nach Fahrzeugausstattung verbaut. Bei Fahrzeugen ohne Luftführungskanal Ausströmer Mittelkonsole hinten ist eine Abdeckkappe am Heizgerät verbaut.
    • aus- und einbauen.
  6. Luftführungskanal Ausströmer Mittelkonsole hinten
    • Je nach Fahrzeugausstattung verbaut. Bei Fahrzeugen ohne Luftführungskanal Ausströmer Mittelkonsole hinten ist eine Abdeckkappe am Heizgerät verbaut.
    • aus- und einbauen.
  7. Fußraumausströmer hinten aus- und einbauen
    • aus- und einbauen.
  8. Fußraumausströmer Fahrerseite
    • aus- und einbauen.

Frischluftansaugung aus- und einbauen

Frischluftansaugung aus- und einbauen, Linkslenker

Ausbauen

- Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen;

- Abdeckung für Frischluftansaugung ausbauen.

- Sensor für Luftgüte und Luftfeuchte außen -G935- ausbauen (nur bei Fahrzeugen mit Climatronic).

- Muttern -Pfeile- herausdrehen.

- Frischluftansaugung -1- aus dem Wasserkasten herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:

Montagereihenfolge:

- Lüftungsgitter auf dem Blechkragen ausrichten.

- Lüftungsgitter festhalten und Fahrzeug äußere Mutter bis Mitte Schweißbolzen aufschrauben.

- Gegenüberliegende Mutter verschrauben.

- Fahrzeug äußere Mutter verschrauben.

- Mittlere Mutter verschrauben.

Hinweis

  • Der Dichtring -2- muss am Lüftungsgitter korrekt sitzen.
  • Wenn das Gitter für Frischluftansaugung beschädigt oder nicht korrekt angebaut ist, kann Wasser in die Frischluftansaugung gelangen. Dadurch kann es zu Beanstandungen wegen Geruch aus der Klimaanlage und/oder Feuchtigkeit im Fahrgastraum kommen.

Anzugsdrehmomente

Frischluftansaugung aus- und einbauen, Rechtslenker

Ausbauen

- Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen;

- Abdeckung für Frischluftansaugung ausbauen.

- Sensor für Luftgüte und Luftfeuchte außen -G935- ausbauen (nur bei Fahrzeugen mit Climatronic).

- Muttern -Pfeile- herausdrehen.

- Frischluftansaugung -1- aus dem Wasserkasten herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:

Montagereihenfolge:

- Lüftungsgitter auf dem Blechkragen ausrichten.

- Lüftungsgitter festhalten und Fahrzeug äußere Mutter bis Mitte Schweißbolzen aufschrauben.

- Gegenüberliegende Mutter verschrauben.

- Fahrzeug äußere Mutter verschrauben.

- Mittlere Mutter verschrauben.

Hinweis

  • Der Dichtring -2- muss am Lüftungsgitter korrekt sitzen.
  • Wenn das Gitter für Frischluftansaugung beschädigt oder nicht korrekt angebaut ist, kann Wasser in die Frischluftansaugung gelangen. Dadurch kann es zu Beanstandungen wegen Geruch aus der Klimaanlage und/oder Feuchtigkeit im Fahrgastraum kommen.

Anzugsdrehmomente

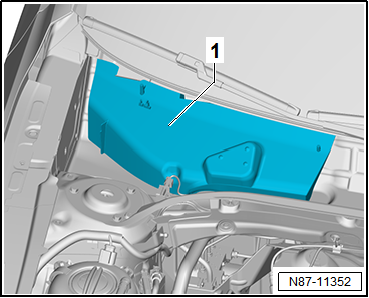

Abdeckung für Frischluftansaugung aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

- Rechte Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen;

- Kabelverlegung bei Fahrzeugen mit Frontscheibenheizung von der Abdeckung für Frischluftansaugung -1- trennen.

- Abdeckung -1- herausnehmen.

- Abdeckung für Frischluftansaugung -2- herausnehmen.

Hinweis

  • Wenn die Abdeckung für Frischluftansaugung beschädigt oder nicht korrekt angebaut ist, kann Wasser in die Frischluftansaugung gelangen. Dadurch kann es zu Beanstandungen wegen Geruch aus der Klimaanlage und/oder Feuchtigkeit im Fahrgastraum kommen.
  • Wenn die Wasserkastenabdeckung beschädigt oder nicht korrekt angebaut ist, kann ggf. Wasser über die Abdeckung für Frischluftansaugung in die Frischluftansaugung gelangen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Rechte Wasserkastenabdeckung → Karosserie-Montagearbeiten Außen;

Volkswagen Passat. Heizung, Klimaanlage

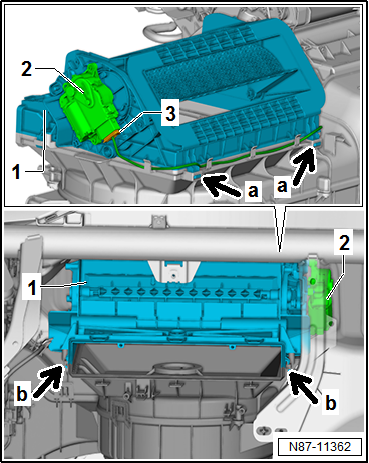

Luftansaugschacht aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

- Zentralrohr Schalttafel ausbauen → Karosserie-Montagearbeiten Innen;

- Staub- und Pollenfilter ausbauen.

- Heiz- und Klimagerät lösen und etwas nach vorn ziehen.

- Elektrische Steckverbindung -3- vom Stellmotor -2- trennen.

- Befestigungslaschen -Pfeile b- entriegeln.

- Luftansaugschacht -1- nach oben schwenken und aus den Aufnahmen -Pfeile a- herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Anbauteile des Heiz- und Klimageräts und des Luftansaugkastens"

Volkswagen Passat. Heizung, Klimaanlage

Fußraumausströmer Fahrerseite aus- und einbauen

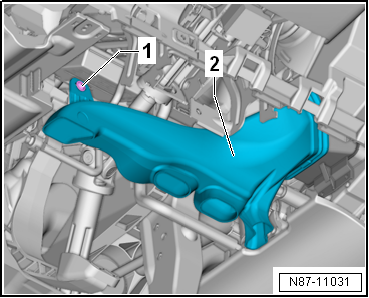

Fußraumausströmer Fahrerseite aus- und einbauen, Linkslenker

Ausbauen

- Knieairbag Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen;

- Schraube -1- herausdrehen.

- Fußraumausströmer Fahrerseite -2- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

Volkswagen Passat. Heizung, Klimaanlage

  • Knieairbag; Montageübersicht - Knieairbag → Karosserie-Montagearbeiten Innen;

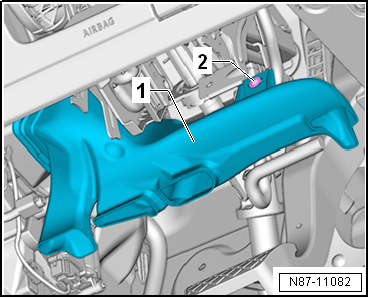

Fußraumausströmer Fahrerseite aus- und einbauen, Rechtslenker

Ausbauen

- Knieairbag Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen;

- Schraube -2- herausdrehen.

- Fußraumausströmer Fahrerseite -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

Volkswagen Passat. Heizung, Klimaanlage

  • Knieairbag; Montageübersicht - Knieairbag → Karosserie-Montagearbeiten Innen;

Fußraumausströmer Beifahrerseite aus- und einbauen

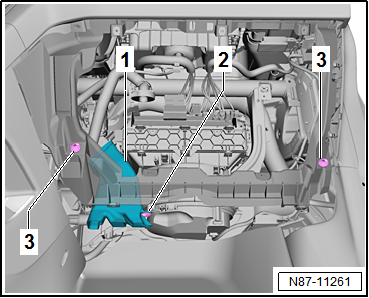

Fußraumausströmer Beifahrerseite aus- und einbauen, Linkslenker

Ausbauen

- Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen;

- Schrauben -3- herausdrehen.

- Schraube -2- herausdrehen.

- Schalttafelrahmen etwas vorziehen.

- Fußraumausströmer Beifahrerseite -1- herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:

Hinweis

Bei Fahrzeugen mit Handschuhfachkühlung auf korrekten Sitz des Kühlschlauchs achten.

Anzugsdrehmomente

Volkswagen Passat. Heizung, Klimaanlage

  • Ablagen/Abdeckungen; Montageübersicht - Handschuhfach → Karosserie-Montagearbeiten Innen;

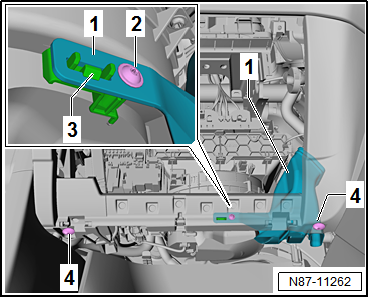

Fußraumausströmer Beifahrerseite aus- und einbauen, Rechtslenker

Ausbauen

- Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen;

- Schrauben -4- herausdrehen.

- Schraube -2- herausdrehen.

- Clip -3- vom Fußraumausströmer Beifahrerseite -1- aushaken.

- Schalttafelrahmen etwas vorziehen.

- Fußraumausströmer Beifahrerseite -1- herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:

Hinweis

Bei Fahrzeugen mit Handschuhfachkühlung auf korrekten Sitz des Kühlschlauchs achten.

Anzugsdrehmomente

Volkswagen Passat. Heizung, Klimaanlage

  • Ablagen/Abdeckungen; Montageübersicht - Handschuhfach → Karosserie-Montagearbeiten Innen;

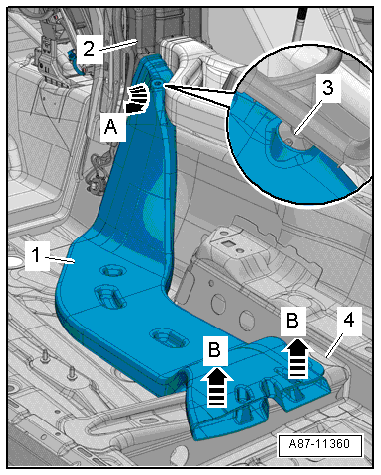

Fußraumausströmer hinten aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

- Einstiegsleiste ausbauen → Karosserie-Montagearbeiten Innen;

- Vordersitz ausbauen → Karosserie-Montagearbeiten Innen;

- Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen;

- Bodenbelag im Bereich des Ausströmers anheben.

- Kabelclip -3- abhebeln.

- Fußraumausströmer hinten -1- hochheben -Pfeile B-, vom Heiz- und Klimagerät -2- abziehen -Pfeil A- und zur Seite herausnehmen.

Volkswagen Passat. Heizung, Klimaanlage

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:

- Kabelclip -1- vor dem Aufdrücken am Fußraumausströmer -2- auf Beschädigung prüfen. Ein loser Kabelclip oder eine beschädigte Dichtung kann Strömungsgeräusche verursachen.

Volkswagen Passat. Heizung, Klimaanlage

Luftführungskanal Schalttafel aus- und einbauen

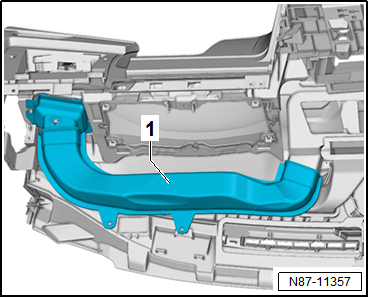

Luftführungskanal Schalttafel aus- und einbauen, links

Ausbauen

- Schalttafel ausbauen → Karosserie-Montagearbeiten Innen;

- Luftführungskanal -1- herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Schalttafel; Montageübersicht - Schalttafel → Karosserie-Montagearbeiten Innen;

Volkswagen Passat. Heizung, Klimaanlage

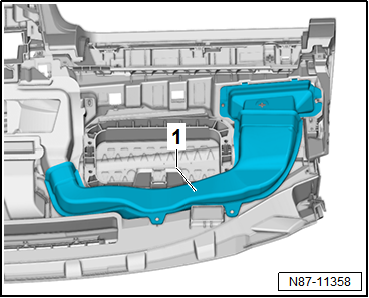

Luftführungskanal Schalttafel aus- und einbauen, rechts

Ausbauen

- Schalttafel ausbauen → Karosserie-Montagearbeiten Innen;

- Luftführungskanal -1- herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Schalttafel; Montageübersicht - Schalttafel → Karosserie-Montagearbeiten Innen;

Volkswagen Passat. Heizung, Klimaanlage

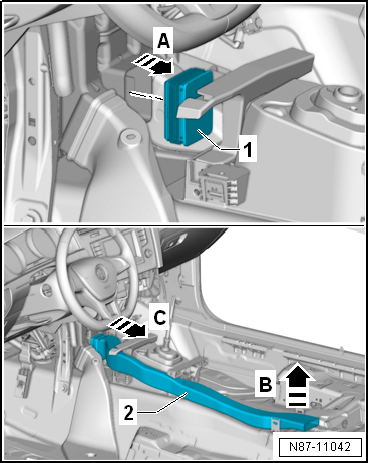

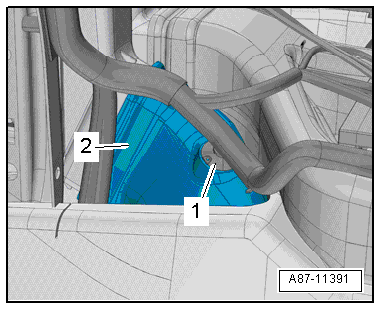

Luftführungskanal Ausströmer Mittelkonsole hinten aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

  • - Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen;

Hinweis

Ist kein Ausströmer hinten im Fahrzeug verbaut, befindet sich eine Abdeckkappe -1- auf dem Luftverteilergehäuse. Die Abdeckkappe -1- wird in -Pfeilrichtung A- abgenommen.

- Luftführungskanal -2- nach oben in -Pfeilrichtung B- schwenken, aus der Verrastung am Luftverteilergehäuse in -Pfeilrichtung C- abziehen und abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Volkswagen Passat. Heizung, Klimaanlage

Zwangsentlüftung des Fahrgastraums prüfen

Hinweis

  • Die verbrauchte Luft entweicht durch Entlüftungsöffnungen in den Verkleidungen des Kofferraums.
  • Damit die Belüftung einwandfrei funktionieren kann, Entlüftungsöffnungen nicht verdecken.
  • Die Entlüftungsrahmen befinden sich in den Seitenteilen, hinten hinter dem Stoßfänger.

Die Entlüftungen können durch den Kofferraum geprüft werden.

Ggf. müssen zusätzliche Einbauten ausgebaut werden.

- Seitliche Verkleidungen im Kofferraum ausbauen → Karosserie-Montagearbeiten Innen;

- Die Dichtlippen im Entlüftungsrahmen an beiden Fahrzeugseiten müssen freigängig sein und selbsttätig schließen.

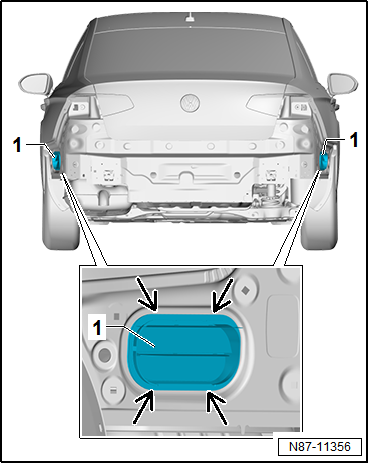

Zwangsentlüftung des Fahrgastraums aus- und einbauen

Abbildung zeigt eine Limousine.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

- Stoßfängerabdeckung hinten ausbauen → Karosserie-Montagearbeiten Außen;

Volkswagen Passat. Heizung, Klimaanlage

- Rastnasen -Pfeile- mit Demontagekeil -3409- entriegeln.

- Entlüftungsrahmen -1- aus dem Seitenteil heraus nehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Stoßfänger hinten; Montageübersicht - Stoßfänger hinten → Karosserie-Montagearbeiten Außen;

Volkswagen Passat. Heizung, Klimaanlage

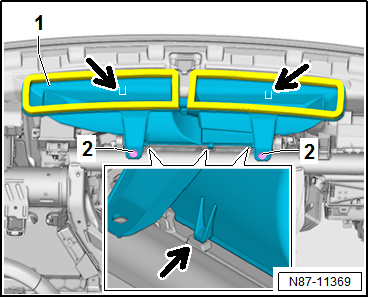

Luftführung für Luftausströmer Defrost aus- und einbauen

Ausbauen

- Schalttafel ausbauen → Karosserie-Montagearbeiten Innen;

- Clips -2- herausnehmen.

- Rastnasen -Pfeile- aushaken.

- Luftführung für Luftausströmer Defrost -1- vom Heiz- und Klimagerät nach oben abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Schalttafel; Montageübersicht - Schalttafel → Karosserie-Montagearbeiten Innen;

Volkswagen Passat. Heizung, Klimaanlage

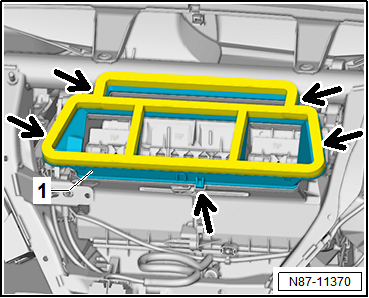

Luftführung für Schalttafelausströmer Mitte aus- und einbauen

Ausbauen

- Schalttafel ausbauen → Karosserie-Montagearbeiten Innen;

- Luftführung für Luftausströmer Defrost ausbauen.

- Rastnasen -Pfeile- aushaken.

- Luftführung für Schalttafelausströmer Mitte -1- vom Heiz- und Klimagerät abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Schalttafel; Montageübersicht - Schalttafel → Karosserie-Montagearbeiten Innen;

Volkswagen Passat. Heizung, Klimaanlage

    Kondenswasserablauf prüfen
    Prüfen - Verkleidung Mittelkonsole Fußraum rechts ausbauen → Karosserie-Montagearbeiten Innen; - Bodenbelag im Bereich des Kondenswasserablaufschlauchs vorsichtig so weit zurückklappe ...

    Bedienungs- und Anzeigeeinheit
    Übersicht Bedienungs- und Anzeigeeinheit Übersicht Bedienungs- und Anzeigeeinheit, elektrisch-manuelle Klimaanlage Hinweis Eine Kontrollleuchte in den Bedienungselementen zeigt die Aktivierun ...

    Mehr sehen:

    VW Passat Reparaturanleitung > Ratgeber Räder, Reifen - Allgemeine Informationen: Informationen zu Felgen
    Aufbau - Felge Felgenhorn Anschlag für die seitliche Reifenwulst Hump (H2) auf beiden Felgenschultern verhindert bei starker Kurvenfahrt das Abrutschen des Reifens von der Felgenschulter erhöhter Hump (EH2) bei Verwendung von Reifen mit Notlaufeigenschaften vorgeschrieben ...

    © 2022 www.passatde.com - 0.0127
