VW Passat Reparaturanleitung: Einbauorteübersicht - Stand-/Zusatzheizung

Einbauorteübersicht - Bauteile der Stand-/Zusatzheizung

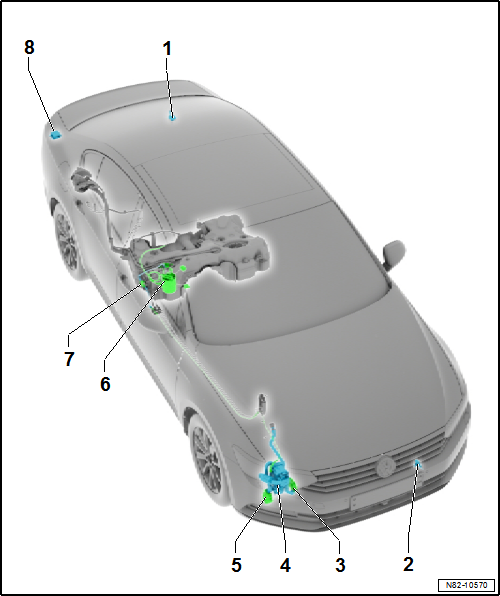

Einbauorteübersicht - Bauteile der Stand-/Zusatzheizung, Limousine

Volkswagen Passat. Standheizung, Zusatzheizung

  1. Antenne für Zusatzheizung -R182-
    • Für Fahrzeuge mit Stand-/Zusatzheizung und Funkfernbedienung.
    • Antenne für Zusatzheizung -R182- aus- und einbauen → Kommunikation
  2. Temperaturfühler für Außentemperatur -G17-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
  3. Abgasanlage der Stand-/Zusatzheizung
    • aus- und einbauen
  4. Stand-/Zusatzheizung
    • mit Steuergerät für Zusatzheizung -J364-
    • Einbauort: hinter der Stoßfängerabdeckung vorn rechts
    • aus- und einbauen
  5. Umwälzpumpe -V55-
    • Einbauort an der Stand-/Zusatzheizung
    • aus- und einbauen
  6. Kraftstofffördereinheit
    • mit Geber für Kraftstoffvorratsanzeige -G-
    • aus- und einbauen
  7. Dosierpumpe -V54-
    • Einbauort: am Kraftstoffbehälter
    • Kraftstoffversorgung der Stand-/Zusatzheizung prüfen.
    • Es kann durchaus sein, dass die Dosierpumpe -V54- hörbar tickt und doch nicht fördert, weil sich Luft im Saugschlauch befindet. Das Steuergerät schaltet dann dauerhaft ab. Ereignisspeicher mit dem → Fahrzeugdiagnosetester abfragen , Eigendiagnose der Stand-/Zusatzheizung. Ereignisspeicher löschen und eine Stellglieddiagnose an der Stand-/Zusatzheizung durchführen.
    • aus- und einbauen
    • Kraftstofffördermenge prüfen
  8. Funkempfänger für Zusatzwasserheizung -R149-
    • aus- und einbauen

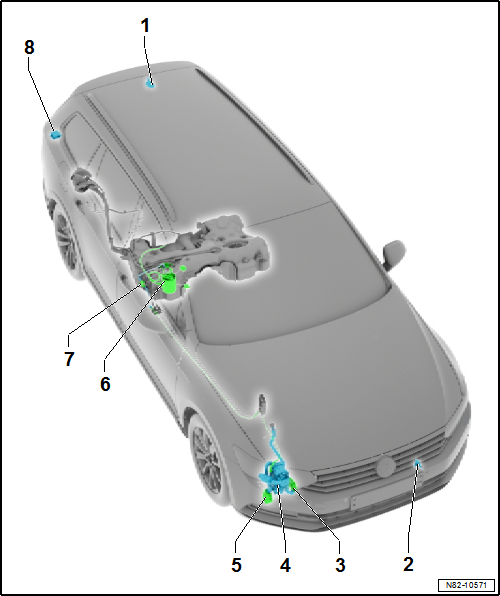

Einbauorteübersicht - Bauteile der Stand-/Zusatzheizung, Variant

Volkswagen Passat. Standheizung, Zusatzheizung

  1. Antenne für Zusatzheizung -R182-
    • Für Fahrzeuge mit Stand-/Zusatzheizung und Funkfernbedienung
    • Antenne für Zusatzheizung -R182- aus- und einbauen → Kommunikation
  2. Temperaturfühler für Außentemperatur -G17-
    • prüfen: → Fahrzeugdiagnosetester
    • aus- und einbauen
  3. Abgasanlage der Stand-/Zusatzheizung
    • aus- und einbauen
  4. Stand-/Zusatzheizung
    • mit Steuergerät für Zusatzheizung -J364-
    • Einbauort: hinter der Stoßfängerabdeckung vorn rechts
    • aus- und einbauen
  5. Umwälzpumpe -V55-
    • Einbauort an der Stand-/Zusatzheizung
    • aus- und einbauen
  6. Kraftstofffördereinheit
    • mit Geber für Kraftstoffvorratsanzeige -G-
    • aus- und einbauen
  7. Dosierpumpe -V54-
    • Einbauort: am Kraftstoffbehälter
    • Kraftstoffversorgung der Stand-/Zusatzheizung prüfen.
    • Es kann durchaus sein, dass die Dosierpumpe -V54- hörbar tickt und doch nicht fördert, weil sich Luft im Saugschlauch befindet. Das Steuergerät schaltet dann dauerhaft ab. Ereignisspeicher mit dem → Fahrzeugdiagnosetester abfragen , Eigendiagnose der Stand-/Zusatzheizung. Ereignisspeicher löschen und eine Stellglieddiagnose an der Stand-/Zusatzheizung durchführen.
    • aus- und einbauen
    • Kraftstofffördermenge prüfen
  8. Funkempfänger für Zusatzwasserheizung -R149-
    • aus- und einbauen
    Zusatzheizung-Heizverstärker
    ...

    Stand-/Zusatzheizung
    Einbauorteübersicht - Stand-/Zusatzheizung Stand-/Zusatzheizung mit Steuergerät für Zusatzheizung -J364- ausbauen Mutter 20 Nm Elektrische Steckverbindungen Abgasanlage aus ...
