VW Passat Reparaturanleitung: Spoiler

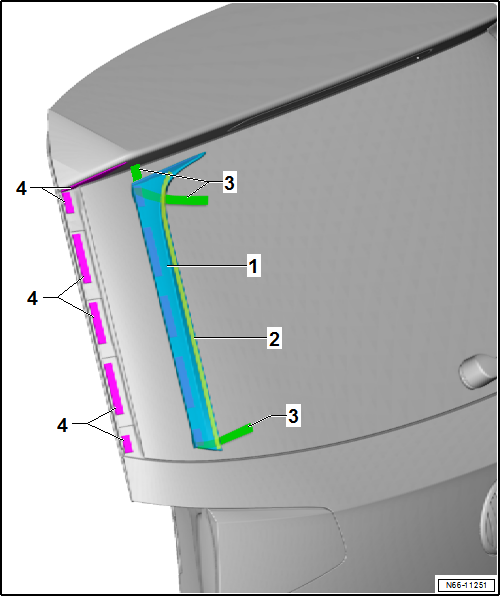

Montageübersicht - Spoiler

1. Seitenspoiler
   • mit Klebeband
   • aus- und einbauen
2. Dichtung
   • Bestandteil des Seitenspoilers
3. Abziehhilfe
   • Bestandteil des Klebebands am Seitenspoiler
4. Klebefläche
   • Primerfläche

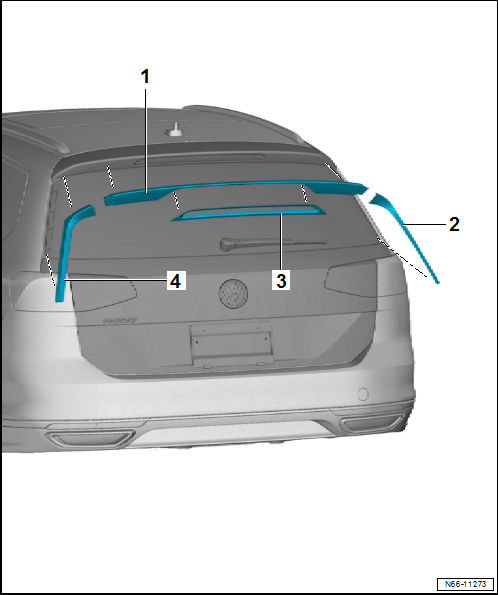

Montageübersicht - Dachkantenspoiler "R-Line"

1. Dachkantenspoiler
   • mit doppelseitigem Klebeband und PUR-Klebstoff = 3,5 mm Ø verklebt, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
   • aus- und einbauen
2. Seitenspoiler rechts
   • mit doppelseitigem Klebeband verklebt
   • aus- und einbauen
3. Blende, Dachkantenspoiler
   • für hochgesetzte Bremsleuchte
   • aus- und einbauen
4. Seitenspoiler links
   • mit doppelseitigem Klebeband verklebt
   • aus- und einbauen

Spoiler aus- und einbauen

Montagehinweise für geklebte Spoiler

Hinweis

• Die Teilenummern der Materialien werden dem → Elektronischer Ersatzteilkatalog "ETKA" entnommen.
• Die Spoiler sind werkseitig mit doppelseitigem Klebeband und PUR-Klebstoff, verklebt.
• Die Spoiler werden von den Lieferanten grundiert und mit doppelseitigem Klebeband geliefert.
• Bei der Demontage der Spoiler darf kein Schneidedraht verwendet werden.
• Temperatur von Raum, Arbeitsplatz und Fahrzeug müssen in etwa gleich sein (mindestens 15 ºC).
• Vorhandene Klebebandreste mit dem Klebereste-Entferner -VAS 6349- entfernen.
• Stets ein sauberes, fusselfreies Reinigungstuch benutzen.
• Außenblech unmittelbar vor der Montage der Sonderanbauteile mit dem Klebstoffentferner reinigen, danach mit Kunststoffreiniger sorgfältig von Schmutz, Fett, Wachs und sonstigen Verunreinigungen reinigen.
• Schutzfolie erst unmittelbar vor der Montage abziehen.
• Glas-/Lackprimer mittels Applikator gleichmäßig in einem Zug auftragen.
• Ablüftzeit des Glas-/Lackprimers: 5 Minuten.

Seitenspoiler aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

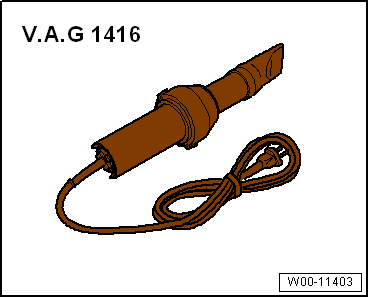

• Heißluftgebläse -V.A.G 1416-

Ausbauen

Hinweis

• Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.
• Der Seitenspoiler lässt sich nicht beschädigungsfrei ausbauen.

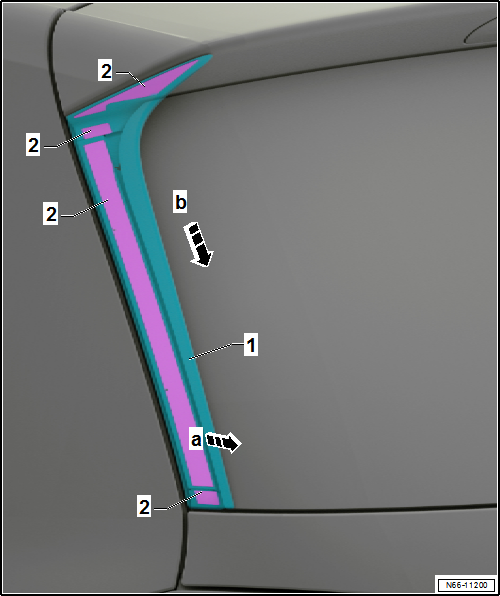

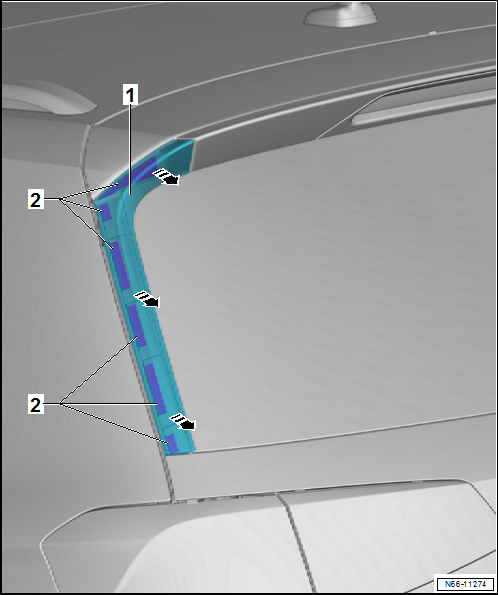

- Seitenspoiler -1- im Bereich der Klebestreifen -2- mit einem Heißluftgebläse -V.A.G 1416- erwärmen.

- Seitenspoiler -1- von der Heckscheibe abziehen -Pfeil a- und nach unten abziehen -Pfeil b-.

Einbauen

Hinweis

• Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.
• Der Seitenspoiler -1- ist mit doppelseitigem Klebeband -2- verklebt.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Montagehinweise für geklebte Spoiler beachten.

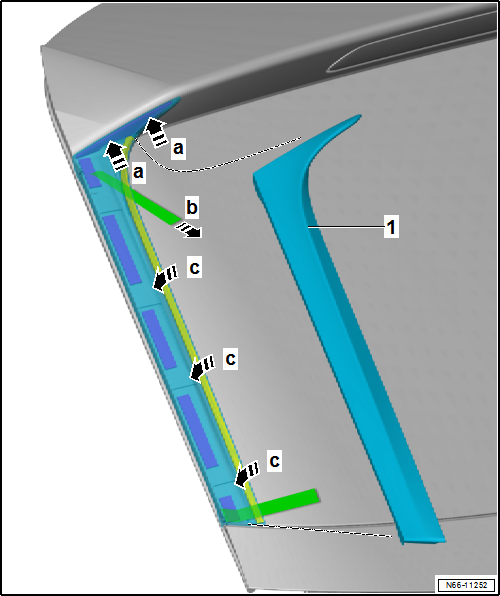

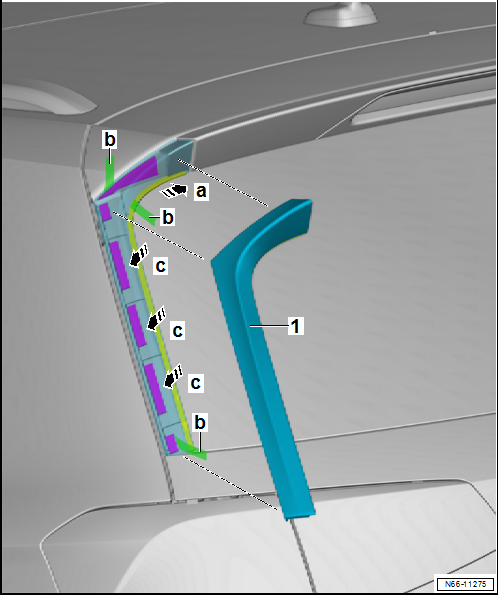

- Die Klebeflächen -Pfeile c- mit Reinigungslösung reinigen.

- Den Glas-/Lackprimer nur einmal gleichmäßig dünn auftragen und ablüften lassen.

Hinweis

• Der Auftrag mithilfe des Primerapplikators muss ohne Absetzen in einem Arbeitsgang durchgeführt werden.
• Doppelten Auftrag vermeiden.

- Schutzfolie des oberen doppelseitigen Klebebands abziehen.

- Seitenspoiler -1- unter den Dachkantenspoiler schieben -Pfeile a- und ausrichten.

- Seitenspoiler -1- kräftig an den Dachkantenspoiler andrücken.

- Seitenspoiler an der Heckklappe ausrichten.

- Mit der Abziehhilfe die Schutzfolie des doppelseitigen Klebebands abziehen -Pfeile b-.

- Seitenspoiler -1- kräftig an die Heckklappe andrücken -Pfeile c-.

Seitenspoiler "R-Line" aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Heißluftgebläse -V.A.G 1416-

Hinweis

• Der Aus- und Einbau erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten.
• Der Seitenspoiler lässt sich nicht beschädigungsfrei ausbauen.

Ausbauen

- Seitenspoiler -1- im Bereich der Klebestreifen -2- mit einem Heißluftgebläse -V.A.G 1416- erwärmen.

- Seitenspoiler -1- von der Heckscheibe und Dachkantenspoiler in -Pfeilrichtung- vorsichtig abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Montagehinweise für geklebte Spoiler beachten.

Hinweis

• Der Auftrag mithilfe des Primerapplikators muss ohne Absetzen in einem Arbeitsgang durchgeführt werden.
• Doppelten Auftrag vermeiden.

- Schutzfolie des oberen doppelseitigen Klebebands abziehen.

- Seitenspoiler -1- unter den Dachkantenspoiler schieben -Pfeile a- und ausrichten.

- Seitenspoiler -1- kräftig an den Dachkantenspoiler andrücken.

- Seitenspoiler an der Heckklappe ausrichten.

- Mit der Abziehhilfe die Schutzfolie des doppelseitigen Klebebands abziehen -Pfeile b-.

- Seitenspoiler -1- kräftig an die Heckklappe andrücken -Pfeile c-.

Dachkantenspoiler "R-Line" aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

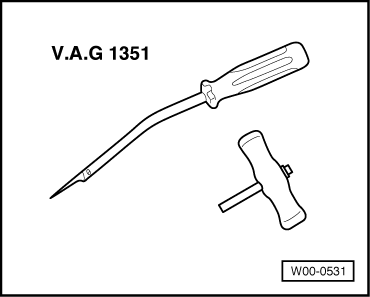

• Ziehgriffe -V.A.G 1351/1-

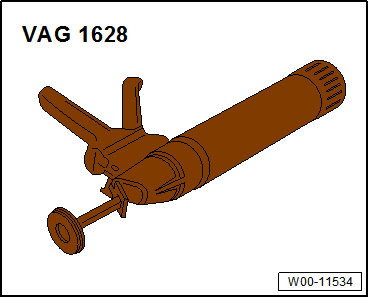

• Handkartuschenpistole -V.A.G 1628-

Hinweis

• Der Dachkantenspoiler lässt sich nicht beschädigungsfrei ausbauen.
• Alle Fugen von Verschmutzungen reinigen, damit beim Ausbau des Dachkantenspoilers keine Lackbeschädigungen entstehen können.
• Zum Schutz vor Beschädigungen die angrenzenden Lackflächen mit Klebeband abkleben.

Ausbauen

- Seitenspoiler links und rechts ausbauen.

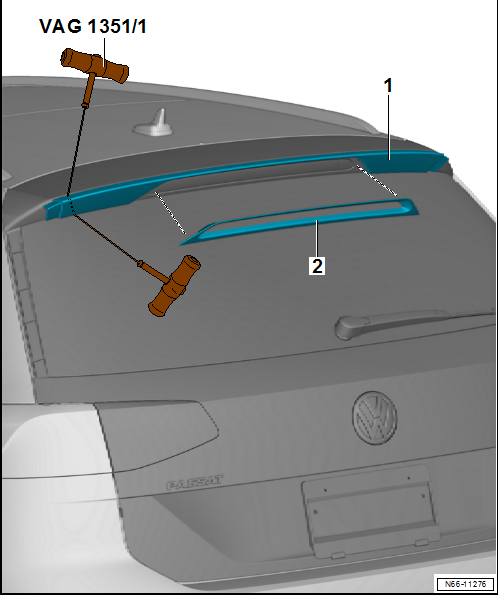

- Blende-Dachkantenspoiler -2- vorsichtig aus den Verrastungen des Dachkantenspoilers -1- lösen.

- Schneidfaden an einer Ecke zwischen die Heckklappe und den Dachkantenspoiler -1- einfädeln.

- Mit "sägenden" Bewegungen der beiden Ziehgriffe -V.A.G 1351/1--2- die Klebedichtungsmaterialien bis zur Mitte des Dachkantenspoilers durchtrennen.

- Durchtrennen der Klebedichtungsmaterialien auf der anderen Seite wiederholen.

- Dachkantenspoiler -1- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Montagehinweise für geklebte Spoiler beachten.

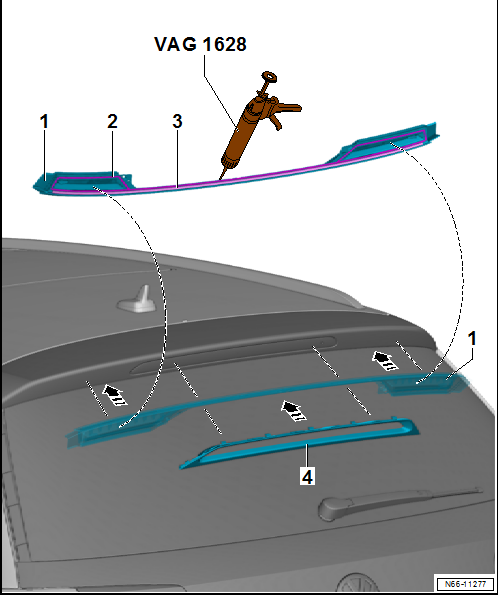

- PUR-Klebstoff -2- 3,5 mm Ø mit der Handdruckpistole -V.A.G 1628- auf Innenseite Dachkantenspoiler -1- auftragen.

- Dachkantenspoiler -1- in -Pfeilrichtung- mit einem zweiten Monteur auf die Heckklappe ansetzen.

Schutzfolie des doppelseitigen Klebebands -3- abziehen, Ausrichtung kontrollieren und Dachkantenspoiler -1- andrücken.

- Blende Dachkantenspoiler -4- nach Montage Bremslicht ansetzen und im Dachkantenspoiler -1- verrasten.

- Seitenspoiler einbauen.
