VW Passat Reparaturanleitung: Außenspiegel

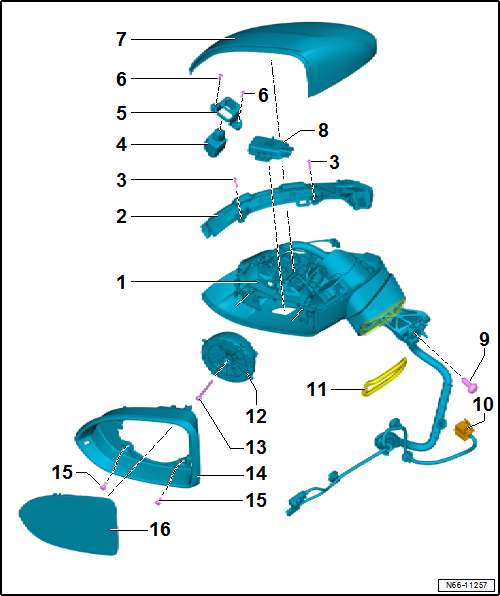

Montageübersicht - Außenspiegel

Hinweis

Die Darstellung erfolgt für die linke Seite. Die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Spiegelgrundträger
    • aus- und einbauen
  2. Blinkleuchte
    • aus- und einbauen → Elektrische Anlage
  3. Schraube
    • 2 Stück
    • 1,0 Nm
  4. Kamera
  5. Halter für Kamera
  6. Schraube
    • 2 Stück
    • 1,0 Nm
  7. Spiegelkappe
    • Material: ABS
    • aus- und einbauen
  8. Umfeldleuchte
    • aus- und einbauen → Elektrische Anlage
  9. Schraube
    • 1 Stück
    • 12 Nm
  10. Steckverbindung
  11. Dichtung
    • zwischen Abdeckung und Türaußenblech
  12. Verstelleinheit
    • aus- und einbauen
  13. Schraube
    • 1 Stück
    • 1,0 Nm
  14. Spiegelrahmen
    • aus- und einbauen
  15. Schraube
    • 2 Stück
    • 1,0 Nm
  16. Spiegelglas
    • aus- und einbauen
Außenspiegel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Außenspiegel. Die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

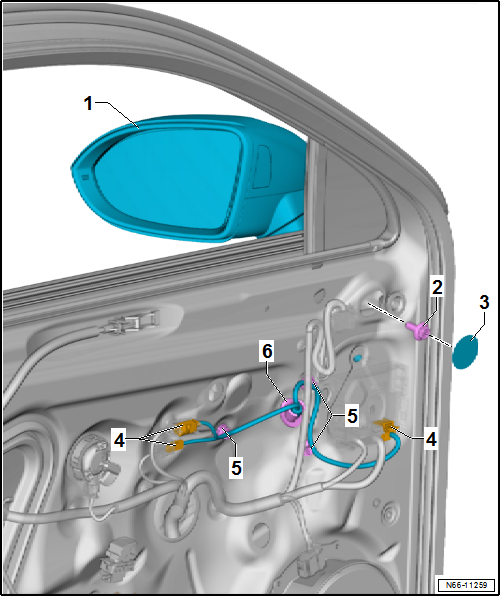

- Steckverbindung für Außenspiegel -4- trennen.

- Elektrische Leitung aus den Halterungen -5- lösen und durch die Öffnung -6- in der Tür führen.

- Aufkleber -3- entfernen und Schraube -2- herausdrehen.

- Außenspiegel -1- abnehmen und die Leitung dabei aus der Tür führen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Tülle -6- muss richtig eingesetzt sein.

- Aufkleber -3- faltenfrei aufkleben. Die Öffnung muss komplett abgedeckt sein.

- Anschließend eine Funktionsprüfung durchführen.

Anzugsdrehmomente

  • Schrauben
Spiegelglas aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

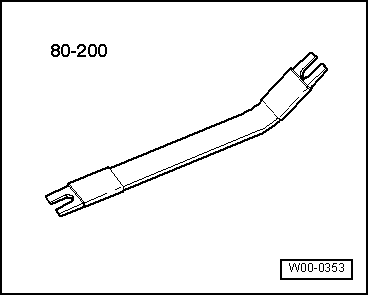

  • Montagehebel -80-200-

Hinweis

Der Aus- und Einbau erfolgt nur für das linke Spiegelglas. Die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Verletzungsgefahr der Hände und Augen durch Glassplitter.Schnittwunden möglich.Schutzbrille tragen.Schutzhandschuhe tragen.

- Gehäusekante vor Lackschäden schützen, z. B. mit textilverstärktem Klebeband abkleben.

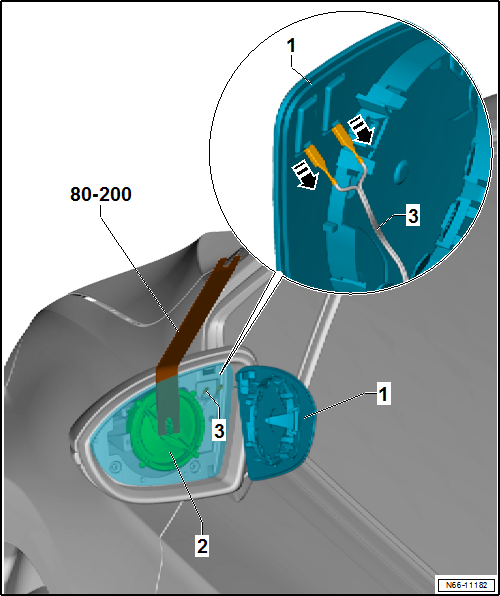

- Spiegelglas -1- unten in das Spiegelgehäuse drücken.

- Spiegelglas -1- mit dem Montagehebel -80-200- von der Verstelleinheit -2- abdrücken.

- Spiegelglas -1- zur Seite schwenken und vorhandene Steckkontakte -3- für elektrische Spiegelheizung auf der Rückseite des Spiegelglases -1- abziehen.

Einbauen

- Vorhandene Steckkontakte -3- am Spiegelglas -1- aufdrücken.

- Spiegelglas -1- mittig auf die Verstelleinheit -2- im Gehäuse aufdrücken.

Das Spiegelglas rastet hörbar ein.

Hinweis

Beim Aufdrücken des Spiegelglases nur in der Spiegelmitte drücken.

- Anschließend eine Funktionsprüfung durchführen.

Spiegelverstelleinheit aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Verstelleinheit mit Motor. Die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Spiegelglas ausbauen.

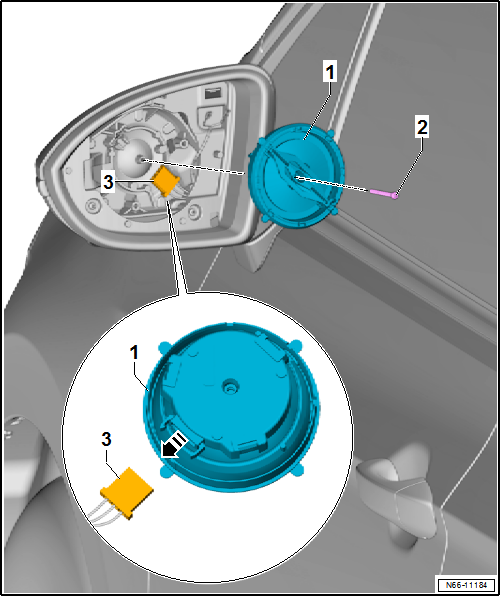

- Schraube -2- (1 Stück) herausdrehen und Verstelleinheit -1- vom Spiegelgrundträger abnehmen.

- Verstelleinheit mit Motor -1- zur Seite schwenken und Stecker -3- abziehen.

Einbauen

- Stecker -3- auf die Verstelleinheit -1- aufstecken.

- Verstelleinheit -1- an den Spiegelgrundträger setzen und mit Schraube -2- (1 Stück) festschrauben.

- Spiegelglas einbauen "Spiegelglas aus- und einbauen".

Anzugsdrehmomente

  • Schrauben

Spiegelkappe aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Spiegelkappe. Die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Spiegelglas ausbauen.

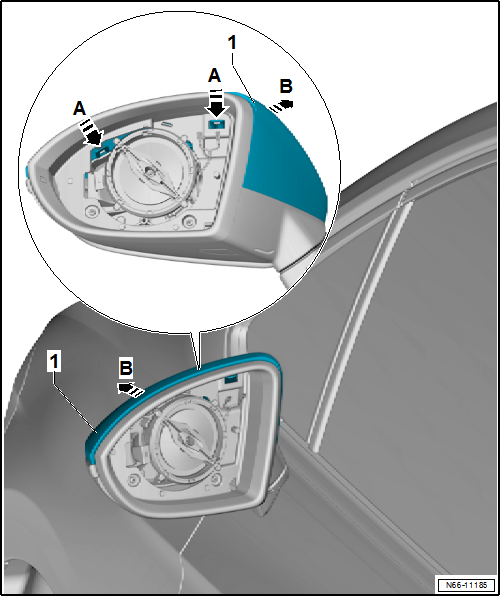

- Rasthaken -Pfeile A- entriegeln.

- Spiegelkappe -1- vom Spiegelgrundträger in -Pfeilrichtung B- abziehen.

Einbauen

- Spiegelkappe -1- aufsetzen und aufdrücken, bis die Rasthaken hörbar einrasten.

- Spiegelglas einbauen "Spiegelglas aus- und einbauen".

Spiegelblende aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Spiegelblende. Die rechte Seite wird sinngemäß daraus abgeleitet.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Spiegelglas ausbauen.

- Spiegelkappe ausbauen.

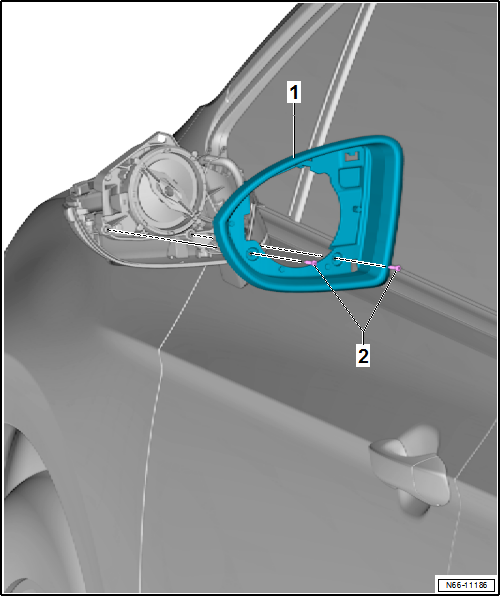

- Schrauben -2- herausdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Anschließend eine Funktionsprüfung durchführen.

Anzugsdrehmomente

  • Schrauben
