VW Passat Reparaturanleitung: Einbauorteübersicht - elektrische und elektronische Bauteile

VW Passat Reparaturanleitung / Karosserie-Montagearbeiten Innen / Sitz-Gestell / Vordersitze / Einbauorteübersicht - elektrische und elektronische Bauteile

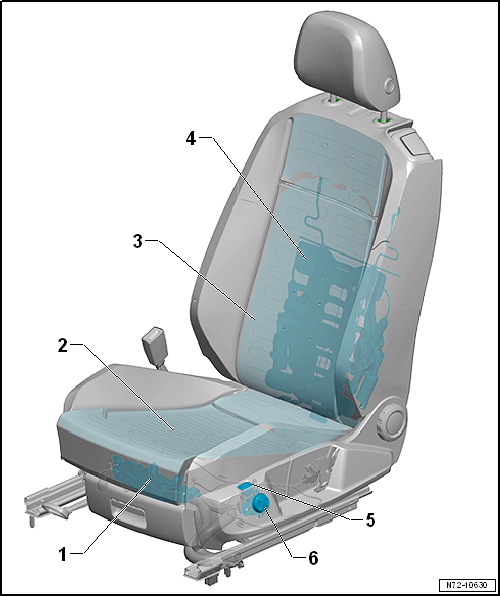

Einbauorteübersicht - elektrische und elektronische Bauteile, Normalsitz, ergo Aktiv Sitz

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Steuergerät für Massagefunktion -J740-
    • aus- und einbauen
    • Ausstattungsabhängig
  2. Sitz-Heizelement
    • beheizbarer Fahrersitz -Z6-
    • beheizbarer Beifahrersitz -Z8-
    • Ausstattungsabhängig
    • aus- und einbauen
  3. Lehnen-Heizelement
    • beheizbare Fahrersitzlehne -Z7-
    • beheizbare Beifahrersitzlehne -Z9-
    • Ausstattungsabhängig
    • aus- und einbauen
  4. Lendenwirbelstütze
    • Motor für Längsverstellung der Lendenwirbelstütze des Fahrersitzes -V125-
    • Motor für Höhenverstellung der Lendenwirbelstütze des Fahrersitzes -V129-
    • Motor für Längsverstellung der Lendenwirbelstütze des Beifahrersitzes -V126-
    • Motor für Höhenverstellung der Lendenwirbelstütze des Beifahrersitzes -V130-
    • Ausstattungsvariante
    • Montageübersicht
    • aus- und einbauen
  5. Taster für Massagefunktion
    • Taster für Massagefunktion Fahrerseite -E670-
    • Taster für Massagefunktion Beifahrerseite -E671-
    • Ausstattungsabhängig
    • zum Ausbau vorsichtig mit dem Demontagekeil -3409- aus der Sitzverkleidung hebeln
  6. Schalter für Verstellung der Lendenwirbelstütze
    • Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes -E176-
    • Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes -E177-
    • Ausstattungsabhängig
    • aus- und einbauen
    • Lendenwirbelstütze aus- und einbauen

Einbauorteübersicht - elektrische und elektronische Bauteile, elektrisch verstellbarer Sitz

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Lendenwirbelstütze
    • Motor für Längsverstellung der Lendenwirbelstütze des Fahrersitzes -V125-
    • Motor für Höhenverstellung der Lendenwirbelstütze des Fahrersitzes -V129-
    • Motor für Längsverstellung der Lendenwirbelstütze des Beifahrersitzes -V126-
    • Motor für Höhenverstellung der Lendenwirbelstütze des Beifahrersitzes -V130-
    • Montageübersicht
    • aus- und einbauen
  2. Sitzhöhenverstellung
    • Motor für Höhenverstellung des Fahrersitzes -V138-
    • Motor für Höhenverstellung des Beifahrersitzes -V246-
    • Montageübersicht
    • aus- und einbauen
  3. Bedienungseinheit für Sitzverstellung
    • Bedienungseinheit für Fahrersitzverstellung -E470-
    • Bedienungseinheit für Beifahrersitzverstellung -E471-
    • aus- und einbauen
  4. Taster für Massagefunktion
    • Taster für Massagefunktion Fahrerseite -E670-
    • Taster für Massagefunktion Beifahrerseite -E671-
    • Ausstattungsabhängig
    • zum Ausbau vorsichtig mit dem Demontagekeil -3409- aus der Sitzverkleidung hebeln
  5. Schalter für Verstellung der Lendenwirbelstütze
    • Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes -E176-
    • Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes -E177-
    • aus- und einbauen
    • Lendenwirbelstütze aus- und einbauen
  6. Sitzneigungsverstellung
    • Motor für Neigungsverstellung des Fahrersitzes -V243-
    • Motor für Neigungsverstellung des Beifahrersitzes -V244-
    • Montageübersicht
    • aus- und einbauen
  7. Steuergerät
    • Ausstattungsabhängig
    • Steuergerät für Massagefunktion -J740-
    • Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion -J136-
    • Steuergerät für Massagefunktion -J740- aus- und einbauen
    • Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion -J136- aus- und einbauen
  8. Sitzlängsverstellung
    • Motor für Längsverstellung des Fahrersitzes -V28-
    • Motor für Längsverstellung des Beifahrersitzes -V31-
    • aus- und einbauen
  9. Sitz-Heizelement
    • beheizbarer Fahrersitz -Z6-
    • beheizbarer Beifahrersitz -Z8-
    • Ausstattungsabhängig
    • aus- und einbauen
  10. Lehnenverstellung
    • Motor für Lehnenverstellung des Fahrersitzes -V45-
    • Motor für Lehnenverstellung des Beifahrersitzes -V46-
    • aus- und einbauen
  11. Lehnen-Heizelement
    • beheizbare Fahrersitzlehne -Z7-
    • beheizbare Beifahrersitzlehne -Z9-
    • Ausstattungsabhängig
    • aus- und einbauen

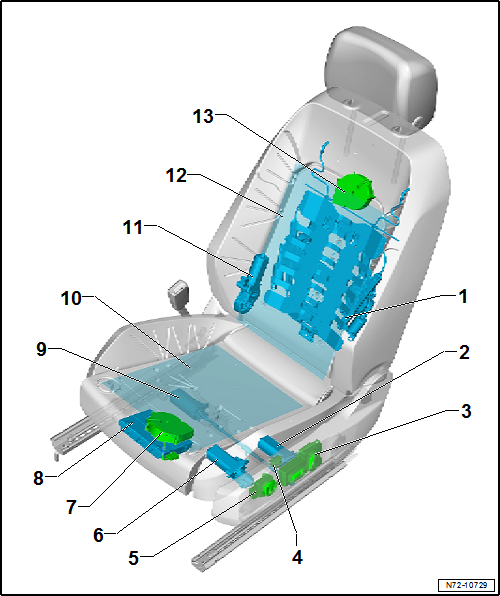

Einbauorteübersicht - elektrische und elektronische Bauteile, elektrisch verstellbarer Sitz mit Sitzlüftung

Volkswagen Passat. Karosserie-Montagearbeiten Innen

  1. Lendenwirbelstütze
    • Motor für Längsverstellung der Lendenwirbelstütze des Fahrersitzes -V125-
    • Motor für Höhenverstellung der Lendenwirbelstütze des Fahrersitzes -V129-
    • Motor für Längsverstellung der Lendenwirbelstütze des Beifahrersitzes -V126-
    • Motor für Höhenverstellung der Lendenwirbelstütze des Beifahrersitzes -V130-
    • Montageübersicht
    • aus- und einbauen
  2. Sitzhöhenverstellung
    • Motor für Höhenverstellung des Fahrersitzes -V138-
    • Motor für Höhenverstellung des Beifahrersitzes -V246-
    • Montageübersicht
    • aus- und einbauen
  3. Bedienungseinheit für Sitzverstellung
    • Bedienungseinheit für Fahrersitzverstellung -E470-
    • Bedienungseinheit für Beifahrersitzverstellung -E471-
    • aus- und einbauen
  4. Taster für Massagefunktion
    • Taster für Massagefunktion Fahrerseite -E670-
    • Taster für Massagefunktion Beifahrerseite -E671-
    • Ausstattungsabhängig
    • zum Ausbau vorsichtig mit dem Demontagekeil -3409- aus der Sitzverkleidung hebeln
  5. Schalter für Verstellung der Lendenwirbelstütze
    • Schalter für Verstellung der Lendenwirbelstütze des Fahrersitzes -E176-
    • Schalter für Verstellung der Lendenwirbelstütze des Beifahrersitzes -E177-
    • aus- und einbauen
    • Lendenwirbelstütze aus- und einbauen
  6. Sitzneigungsverstellung
    • Motor für Neigungsverstellung des Fahrersitzes -V243-
    • Motor für Neigungsverstellung des Beifahrersitzes -V244-
    • Montageübersicht
    • aus- und einbauen
  7. Lüfter für Sitzkissen
    • Lüfter 1 für Sitzkissen vorn links -V514-
    • Lüfter 1 für Sitzkissen vorn rechts -V518-
  8. Steuergerät
    • Ausstattungsabhängig
    • Steuergerät für Massagefunktion -J740-
    • Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion -J136-
    • Steuergerät für Massagefunktion -J740- aus- und einbauen
    • Steuergerät für Sitzverstellung und Lenksäulenverstellung mit Memoryfunktion -J136- aus- und einbauen
  9. Sitzlängsverstellung
    • Motor für Längsverstellung des Fahrersitzes -V28-
    • Motor für Längsverstellung des Beifahrersitzes -V31-
    • aus- und einbauen
  10. Sitz-Heizelement
    • beheizbarer Fahrersitz -Z6-
    • beheizbarer Beifahrersitz -Z8-
    • Ausstattungsabhängig
    • aus- und einbauen
  11. Lehnenverstellung
    • Motor für Lehnenverstellung des Fahrersitzes -V45-
    • Motor für Lehnenverstellung des Beifahrersitzes -V46-
    • aus- und einbauen
  12. Lehnen-Heizelement
    • beheizbare Fahrersitzlehne -Z7-
    • beheizbare Beifahrersitzlehne -Z9-
    • Ausstattungsabhängig
    • aus- und einbauen
  13. Lüfter für Sitzlehne
    • Lüfter 1 für Sitzlehne vorn links -V512-
    • Lüfter 1 für Sitzlehne vorn rechts -V516-
    Vordersitze
    ...

    Montageübersicht - Vordersitz
    Montageübersicht - Vordersitz, Normalsitz, ergo Aktiv Sitz Hinweis Die Abbildung zeigt den Vordersitz der Fahrerseite. Der Vordersitz der Beifahrerseite ist sinngemäß spiegelbildlich. Die A ...
