VW Passat Reparaturanleitung: Vordersitz aus- und einbauen

Hinweis

  • Der Aus- und Einbau ist für den linken Sitz beschrieben. Der Aus- und Einbau für den rechten Sitz erfolgt sinngemäß.
  • Der Aus- und Einbau ist für den manuell verstellbaren Sitz beschrieben. Der Aus- und Einbau für den elektrisch verstellbaren Sitz erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

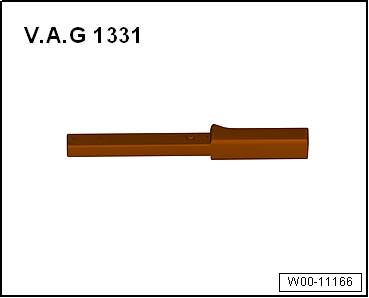

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

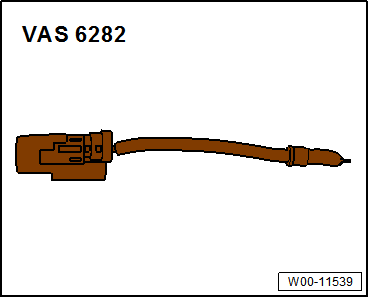

  • Airbag-Adapter -VAS 6282-

Ausbauen

ACHTUNG!

Die allgemeinen Sicherheitsvorschriften bei Arbeiten an Airbag-, Gurtstraffer- und Batterieabtrennungseinheiten (pyrotechnische Bauteile) beachten.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

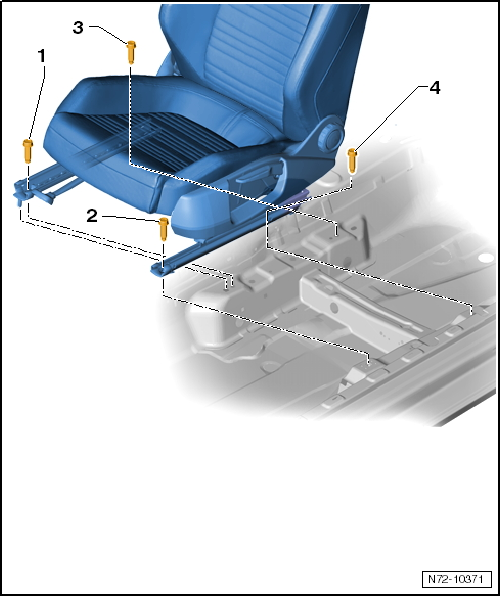

- Den Sitz über die Längsverstellung in die vorderste Position stellen.

Bei einem defekten Motor für Sitzlängsverstellung -V28-/-V31- ist es nicht, möglich einen elektrisch verstellbaren Vordersitz mittels der Bedienungseinheit für Sitzverstellung -E470-/-E471- zu verstellen. In diesem Fall den entsprechenden Arbeitsablauf durchführen.

- Schrauben -3- und -4- herausdrehen.

- Den Sitz über die Längsverstellung in die hinterste Position stellen.

- Schrauben -1- und -2- herausdrehen.

- Batterie abklemmen → Elektrische Anlage.

- Sitz nach hinten kippen.

- Abdeckung im Bodenbelag öffnen.

- Je nach Fahrzeugausstattung, die elektrischen Leitungsstränge vom Sitz an der Kupplungsstation entriegeln und abziehen.

- Airbag-Adapter anschließen.

Vorsicht!

Wird der Sitz aus dem Fahrzeug herausgehoben oder transportiert darf er nicht, um Beschädigungen zu vermeiden, an Anbauteilen wie z. B. dem Gurtschloss, dem Hebel für die Sitzlängsverstellung, dem Hebel für die Sitzhöhen- oder den Sitzverkleidungen angefasst werden.

- Anbauteile mit geeigneten Mitteln vor Beschädigungen schützen.

- Mit der rechten Hand zwischen Lehne und Sitzpolster und mit der linken Hand an das vordere Ende des Sitzpolsters fassen.

- Den Sitz aus dem Fahrzeug herausheben.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Den Sitz durch die vordere Tür in das Fahrzeug heben.

- Sitz zuerst vorn absetzen.

- Den Sitz in die Zentrierstifte einführen.

ACHTUNG!

Sollte beim Einbau vom Sitz ein Gewinde im Aufnahmeblech Sitzquerträger beschädigt werden, ist eine Nacharbeit vom beschädigten Gewinde untersagt! In diesem Fall muss das Aufnahmeblech Sitzquerträger ersetzt werden.

Liegt eine Gewindebeschädigung im Aufnahmeblech Sitzquerträger vor:

- Das betroffene Aufnahmeblech Sitzquerträger ersetzen.

- Den Airbag-Adapter -VAS 6282- entfernen.

- Den elektrischen Leitungsstrang vom Seitenairbag in der Kupplungsstation verrasten.

- Je nach Fahrzeugausstattung die elektrischen Leitungsstränge in der Kupplungsstation verrasten.

- Abdeckung im Bodenbelag schließen.

- Zündung einschalten.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

- Batterie anklemmen → Elektrische Anlage.

Hinweis

Signalisiert die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.

Anzugsdrehmomente

  • "Montageübersicht - Vordersitz"

Vordersitz ausbauen bei defektem Motor für Sitzlängsverstellung -V28-/-V31-

Motor für Sitzlängsverstellung -V28-/-V31- prüfen

- Vordersitz in die höchste Stellung fahren.

Hinweis

Um unnötige Reparaturkosten zu vermeiden, vor dem Ausbau des Vordersitzes den Motor für Sitzlängsverstellung -V28-/-V31- prüfen.

- Motor für Sitzlängsverstellung -V28-/-V31- prüfen → Fahrzeugdiagnosetester.

- Untergestell für Sitzwanne bei defektem Motor für Sitzlängsverstellung -V28-/-V31- ersetzen.

Ausbauen bei defektem Motor für Sitzlängsverstellung -V28-/-V31-

- Batterie abklemmen → Elektrische Anlage.

Vorsicht!

  • Die Schrauben -3- erst nach dem Prüfen des Motors für Sitzlängsverstellung -V28-/-V31- lösen.
  • Nach dem Lösen der Schrauben muss das Untergestell der Sitzwanne -2- einschließlich Motor für Sitzlängsverstellung ersetzt werden.

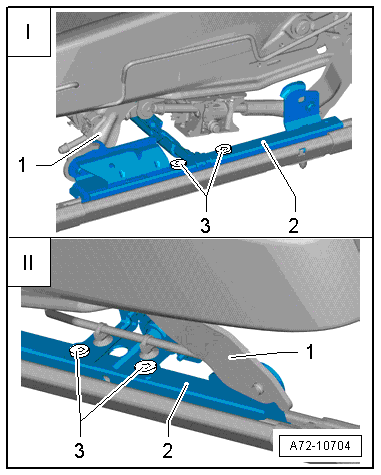

- Die Schrauben -3- (4 Stück) beidseitig herausdrehen.

  1. Verschraubung Motor für Sitzlängsverstellung Schwellerseite
  2. Verschraubung Motor für Sitzlängsverstellung tunnelseitig

Hinweis

Auf Grund der Zugänglichkeit zum Herausdrehen der Schrauben tunnelseitig von vorn unter den Sitz greifen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Den Sitz in die vorderste Position verschieben.

- Schrauben -3- und -4- herausdrehen.

- Den Sitz in die hinterste Position verschieben.

- Schrauben -1- und -2- herausdrehen.

- Sitz nach hinten kippen.

- Abdeckung im Bodenbelag öffnen.

- Je nach Fahrzeugausstattung, die elektrischen Leitungsstränge vom Sitz an der Kupplungsstation entriegeln und abziehen.

- Airbag-Adapter anschließen.

Vorsicht!

Wird der Sitz aus dem Fahrzeug herausgehoben oder transportiert darf er nicht, um Beschädigungen zu vermeiden, an Anbauteilen wie z. B. dem Gurtschloss, dem Hebel für die Sitzlängsverstellung, dem Hebel für die Sitzhöhen- oder den Sitzverkleidungen angefasst werden.

- Anbauteile mit geeigneten Mitteln vor Beschädigungen schützen.

- Mit der rechten Hand zwischen Lehne und Sitzpolster und mit der linken Hand an das vordere Ende des Sitzpolsters fassen.

- Den Sitz aus dem Fahrzeug herausheben.

- Untergestelle für Sitzwanne von der Sitzwanne trennen.

- Untergestelle für Sitzwanne mit Motor für Sitzlängsverstellung ersetzen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Untergestelle für Sitzwanne an die Sitzwanne anbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Innen

- Den Sitz durch die vordere Tür in das Fahrzeug heben.

- Sitz zuerst vorn absetzen.

- Den Sitz in die Zentrierstifte einführen.

ACHTUNG!

Sollte beim Einbau vom Sitz ein Gewinde im Aufnahmeblech Sitzquerträger beschädigt werden, ist eine Nacharbeit vom beschädigten Gewinde untersagt! In diesem Fall muss das Aufnahmeblech Sitzquerträger ersetzt werden.

Liegt eine Gewindebeschädigung im Aufnahmeblech Sitzquerträger vor:

- Das betroffene Aufnahmeblech Sitzquerträger ersetzen.

- Den Airbag-Adapter -VAS 6282- entfernen.

- Den elektrischen Leitungsstrang vom Seitenairbag in der Kupplungsstation verrasten.

- Je nach Fahrzeugausstattung die elektrischen Leitungsstränge in der Kupplungsstation verrasten.

- Abdeckung im Bodenbelag schließen.

- Zündung einschalten.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

- Batterie anklemmen → Elektrische Anlage.

Hinweis

Signalisiert die Kontrollleuchte für Airbag -K75- nach der Montage einen Fehler, muss der Ereignisspeicher abgefragt, gelöscht und anschließend erneut abgefragt werden → Fahrzeugdiagnosetester.

Anzugsdrehmomente

  • "Montageübersicht - Vordersitz"

Airbag-Adapter anschließen und abziehen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Airbag-Adapter -VAS 6282-

Volkswagen Passat. Karosserie-Montagearbeiten Innen

Volkswagen Passat. Karosserie-Montagearbeiten Innen

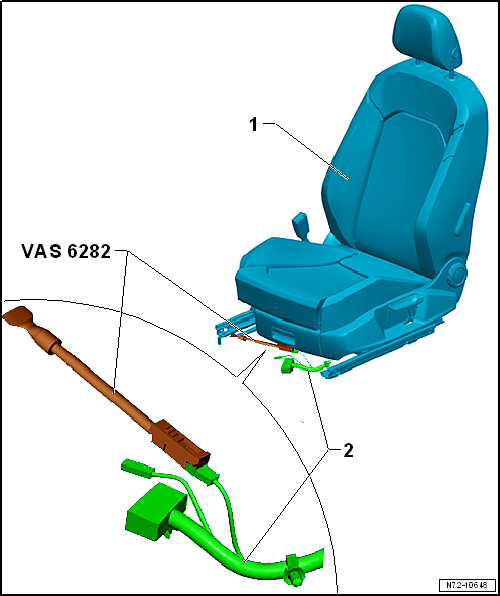

- Den Airbag-Adapter -VAS 6282- auf den elektrischen Leitungsstrang vom Seitenairbag -1- stecken.

Vorsicht!

Der Airbag-Adapter -VAS 6282- muss so lange am Sitz angeschlossen bleiben, bis der Sitz wieder eingebaut ist.
