VW Passat Reparaturanleitung: Stabilisator

Montageübersicht - Stabilisator

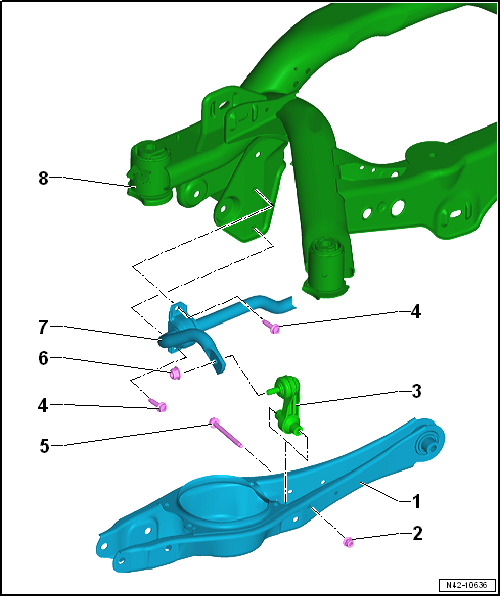

Montageübersicht - Stabilisator, Mehrlenkerachse, Frontantrieb

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Aggregateträger
  2. Stabilisator
    • mit Gummilagern
    • aus- und einbauen
  3. Querlenker unten
  4. Mutter
    • nach Demontage ersetzen
    • 20 Nm +180º
  5. Koppelstange
    • aus- und einbauen
  6. Schraube
    • gleichmäßig verschrauben
    • nach Demontage ersetzen
    • 20 Nm +90º
  7. Schraube
    • nach Demontage ersetzen
  8. Mutter
    • beim Festziehen am Innenvielzahn der Koppelstange gegenhalten
    • 55 Nm

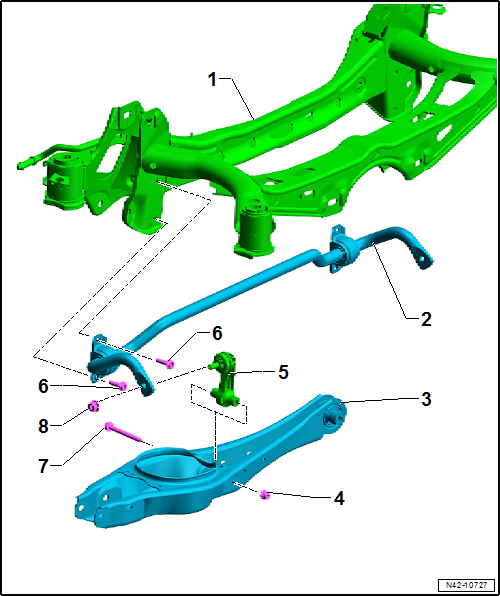

Montageübersicht - Stabilisator, Mehrlenkerachse, Allradantrieb

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Querlenker unten
  2. Mutter
    • nach Demontage ersetzen
    • 20 Nm +180º
  3. Koppelstange
    • aus- und einbauen
  4. Schraube
    • gleichmäßig verschrauben
    • nach Demontage ersetzen
    • 20 Nm +90º
  5. Schraube
    • nach Demontage ersetzen
  6. Mutter
    • beim Festziehen am Innenvielzahn der Koppelstange gegenhalten
    • 55 Nm
  7. Stabilisator
    • mit Gummilagern
    • aus- und einbauen
  8. Aggregateträger

Stabilisator aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

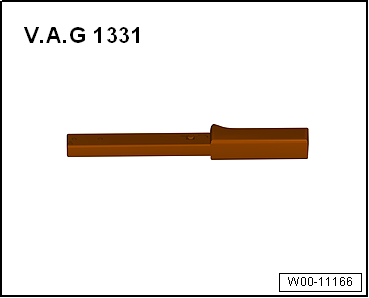

  • Drehmomentschlüssel -V.A.G 1331-

Ausbauen

- Radschrauben lösen.

- Fahrzeug anheben.

- Räder abbauen.

Hinweis

Die folgenden Arbeitsschritte sind für die linke Fahrzeugseite beschrieben. Diese Arbeitsschritte gelten gleichzeitig auch für die rechte Fahrzeugseite.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

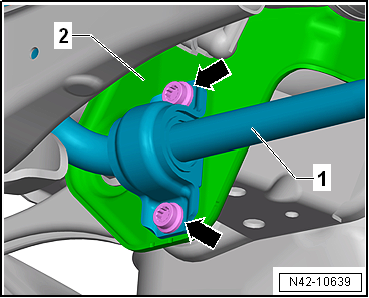

- Schrauben -Pfeile- für Stabilisator -1- herausschrauben.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

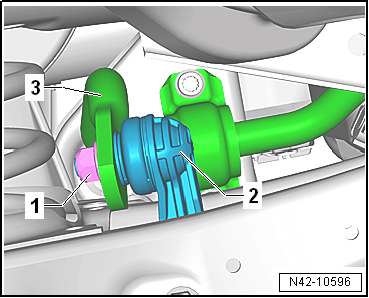

- Mutter -1- von der Koppelstange -2- abschrauben.

- Koppelstange -2- aus Stabilisator -3- herausziehen.

- Stabilisator -3- vom Aggregateträger abnehmen.

Fahrzeuge mit Allradantrieb

- Stabilisator über die Abgasanlage herausfädeln.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Schrauben -Pfeile- für Stabilisator -1- gleichmäßig am Aggregateträger -2- festschrauben.

Anzugsdrehmomente

  • "Montageübersicht - Stabilisator"
  • "Anzugsdrehmoment für Radschrauben"

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Koppelstange aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1331-

Ausbauen

- Radschrauben lösen.

- Fahrzeug anheben.

- Räder abbauen.

- Feder ausbauen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

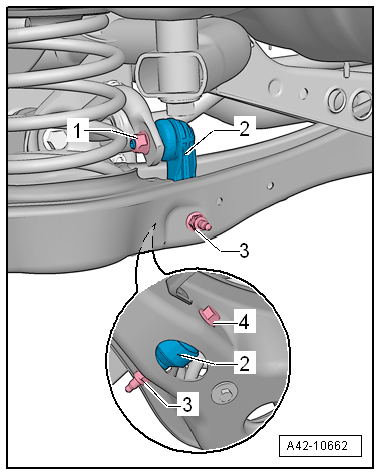

- Mutter -1- und -3- abschrauben und Schraube -4- herausziehen.

- Koppelstange -2- aus dem Stabilisator und Längslenker ziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Koppelstange -2- einsetzen, Muttern -1- und -3- anschrauben und in Leergewichtslage festziehen.

- Beim Festziehen der Mutter -1- am Innenvielzahn der Schraube gegenhalten.

Anzugsdrehmomente

  • "Montageübersicht - Stabilisator"
  • "Anzugsdrehmoment für Radschrauben"
