VW Passat Reparaturanleitung: Achslenker, Spurstange

Montageübersicht - Querlenker

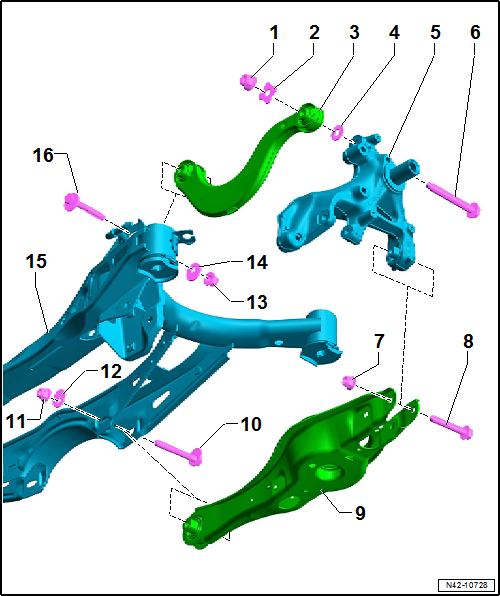

Montageübersicht - Querlenker, Mehrlenkerachse, Frontantrieb

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Mutter
    • nach Demontage ersetzen
  2. Scheibe
  3. Querlenker oben
    • aus- und einbauen
  4. Scheibe
  5. Radlagergehäuse
  6. Schraube
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 130 Nm +180º
  7. Mutter
    • nach Demontage ersetzen
  8. Schraube
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 70 Nm +180º
  9. Querlenker unten
    • aus- und einbauen
  10. Exzenterschraube
    • nach dem Lösen Achsvermessung durchführen
    • nicht weiter als 90º nach links oder rechts verdrehen (d. h. kleinste bis größte Verstellmöglichkeit)
  11. Mutter
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 95 Nm
  12. Exzenterscheibe
    • Innenbohrung mit Nase
  13. Mutter
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 95 Nm
  14. Exzenterscheibe
    • Innenbohrung mit Nase
  15. Aggregateträger
  16. Exzenterschraube
    • nach dem Lösen Achsvermessung durchführen
    • nicht weiter als 90º nach links oder rechts verdrehen (d. h. kleinste bis größte Verstellmöglichkeit)

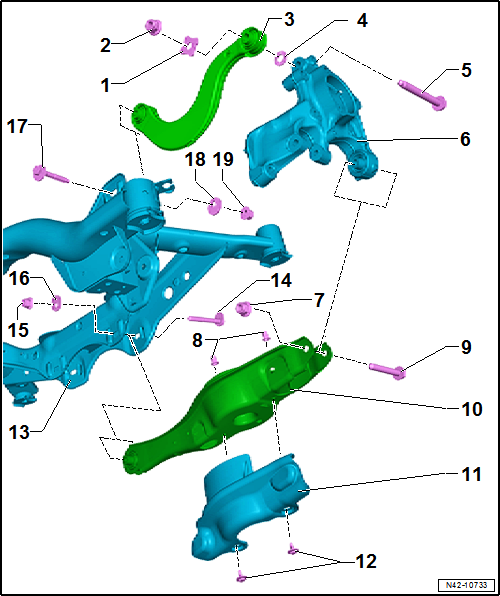

Montageübersicht - Querlenker, Mehrlenkerachse, Allradantrieb

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Unterlegscheibe
  2. Mutter
    • nach Demontage ersetzen
  3. Querlenker oben
    • aus- und einbauen
  4. Unterlegscheibe
  5. Schraube
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 130 Nm +180º
  6. Radlagergehäuse
  7. Mutter
    • nach Demontage ersetzen
  8. Spreizniet
  9. Schraube
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 70 Nm +180º
  10. Querlenker unten
    • aus- und einbauen
  11. Steinschlagschutz
  12. Schraube
    • 8 Nm
  13. Aggregateträger
  14. Exzenterschraube
    • nach dem Lösen Achsvermessung durchführen
    • nicht weiter als 90º nach links oder rechts verdrehen (d. h. kleinste bis größte Verstellmöglichkeit)
  15. Mutter
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 95 Nm
  16. Exzenterscheibe
    • Innenbohrung mit Nase
  17. Exzenterschraube
    • nach dem Lösen Achsvermessung durchführen
    • nicht weiter als 90º nach links oder rechts verdrehen (d. h. kleinste bis größte Verstellmöglichkeit)
  18. Exzenterscheibe
    • Innenbohrung mit Nase
  19. Mutter
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 95 Nm

Montageübersicht - Spurstange

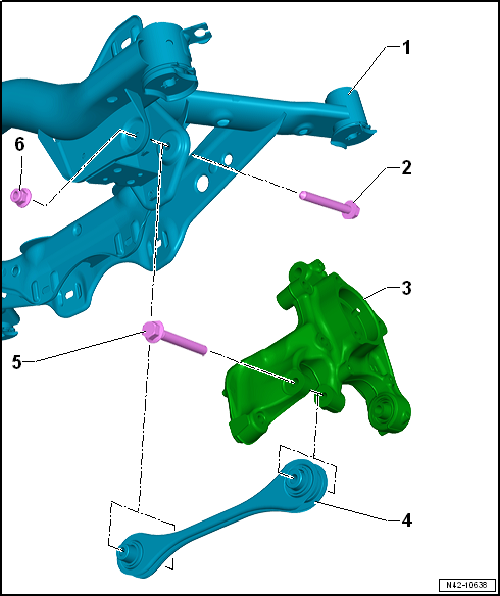

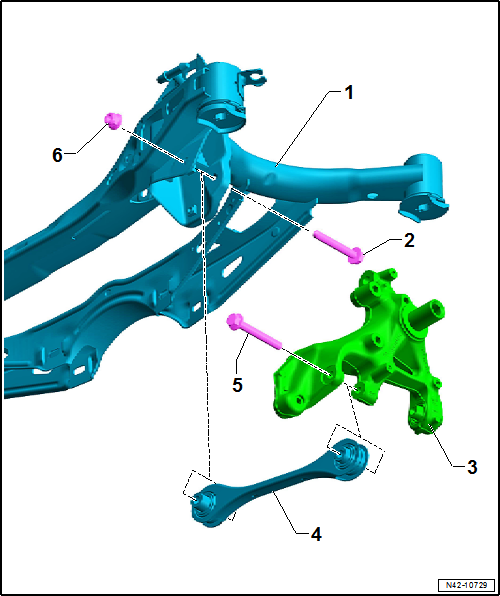

Montageübersicht - Spurstange, Mehrlenkerachse, Frontantrieb

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Aggregateträger
  2. Schraube
    • nach Demontage ersetzen
    • 70 Nm +180º
  3. Radlagergehäuse
  4. Spurstange
    • aus- und einbauen
  5. Schraube
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 70 Nm +180º
  6. Mutter
    • nach Demontage ersetzen

Montageübersicht - Spurstange, Mehrlenkerachse, Allradantrieb

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  1. Aggregateträger
  2. Schraube
    • nach Demontage ersetzen
  3. Radlagergehäuse
  4. Spurstange
    • aus- und einbauen
  5. Schraube
    • nach Demontage ersetzen
    • Verschraubungen immer in Leergewichtslage festziehen
    • 70 Nm +180º
  6. Mutter
    • nach Demontage ersetzen
    • 70 Nm +180º

Querlenker oben aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

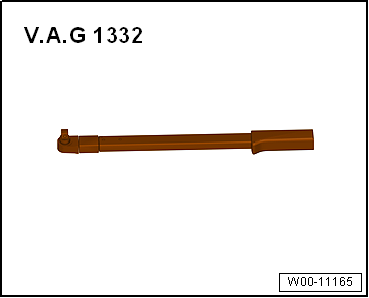

  • Drehmomentschlüssel -V.A.G 1332-

Ausbauen

- Radschrauben lösen.

- Fahrzeug anheben.

- Räder abbauen.

- Feder ausbauen.

- Falls vorhanden, Leitung aus dem Halter auf dem Querlenker aushängen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

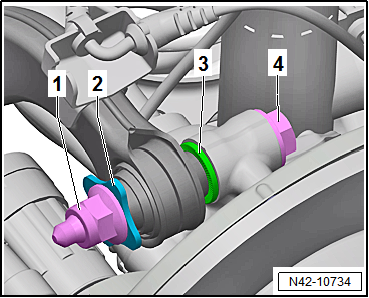

- Mutter -1- abschrauben und die Scheibe -2- abnehmen.

- Schraube -4- herausziehen.

- Scheibe -3- herausnehmen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

- Z. B. mit einem Filzstift die Lage der Exzenterschraube -3- zum Aggregateträger markieren.

- Mutter -2- herausdrehen und Exzenterschraube -3- herausziehen.

- Achslenker oben -1- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

  • Die Verschraubung des Achslenkers darf nur in Leergewichtslage erfolgen.

Anzugsdrehmomente

  • "Montageübersicht - Querlenker"
  • "Anzugsdrehmoment für Radschrauben"

- Achsvermessung durchführen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Querlenker unten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1332-

Ausbauen

- Radschrauben lösen.

- Fahrzeug anheben.

- Rad abbauen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

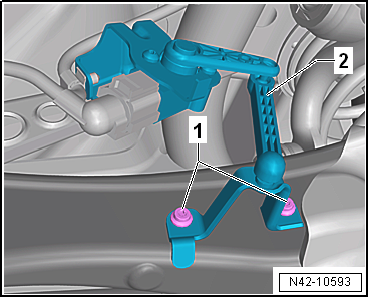

Fahrzeuge mit Geber für Fahrzeugniveau

- Schrauben -1- herausschrauben.

- Halter Geber für Fahrzeugniveau hinten links-2- abnehmen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

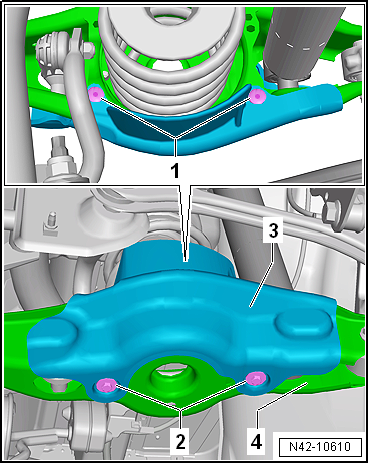

Fahrzeuge mit Steinschlagschutz

- Spreizniete -1- ausbauen.

- Schrauben -2- für Steinschlagschutz -3- herausschrauben.

Fortsetzung für alle Fahrzeuge

- Feder ausbauen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

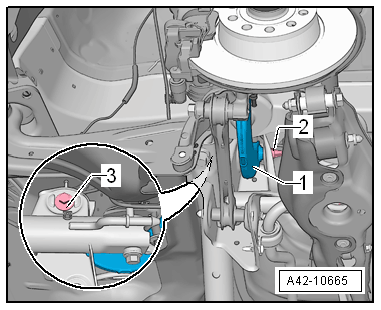

- Mutter -1- abschrauben und Schraube -2- für Koppelstange -3- herausziehen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

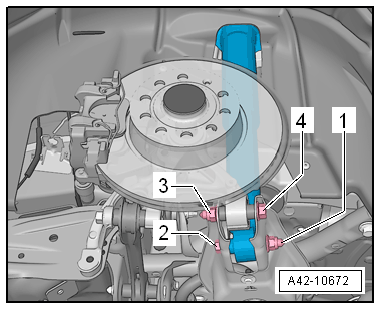

- Mutter -1- abschrauben und die Schraube -2- für Verschraubung Stoßdämpfer herausziehen.

- Mutter -3- abschrauben und die Schraube -4- für Verschraubung Radlagergehäuse herausziehen.

- Abgasanlage hinten aushängen und absenken.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

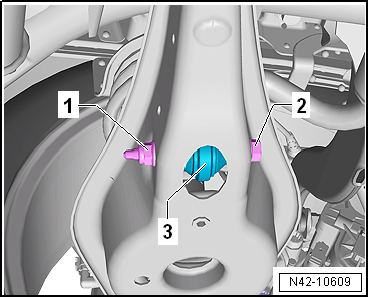

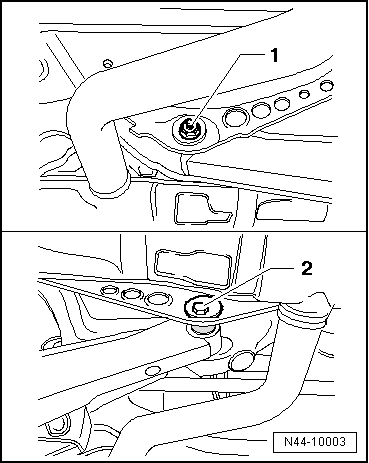

- Lage der Exzenterschraube -2- zum Aggregateträger zum Beispiel mit einem Filzstift markieren.

- Mutter -1- abschrauben und die Schraube -2- herausziehen.

- Querlenker unten herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Anzugsdrehmomente

  • "Montageübersicht - Querlenker"
  • "Montageübersicht - Geber für Fahrzeugniveau hinten, Mehrlenkerachse, Frontantrieb"
  • "Anzugsdrehmoment für Radschrauben"
  • Abgasanlage hinten

  • Die angebrachte Markierung der Exzenterschraube -2- zum Aggregateträger beachten.
  • Die Verschraubung des Querlenkers darf nur in Leergewichtslage erfolgen.
  • Bei Fahrzeugen mit Geber für Fahrzeugniveau die Grundeinstellung für Raddämpfungselektronik durchführen → Fahrzeugdiagnosetester.
  • Bei Fahrzeugen mit Geber für Fahrzeugniveau Grundeinstellung der Scheinwerfer durchführen → Elektrische Anlage.

- Achsvermessung durchführen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

Spurstange aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

  • Drehmomentschlüssel -V.A.G 1332-

Ausbauen

- Radschrauben lösen.

- Fahrzeug anheben.

- Rad abbauen.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

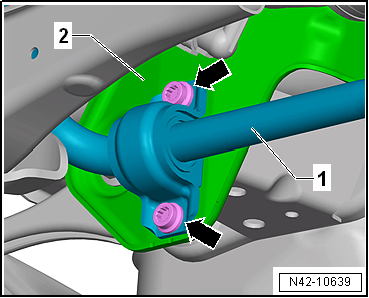

- Schrauben -Pfeile- für Stabilisator -1- herausschrauben.

Volkswagen Passat. Fahrwerk, Achsen, Lenkung

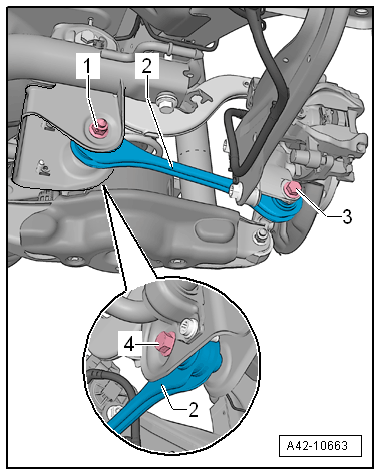

- Mutter -1- und Schraube -3- einige Umdrehungen lösen.

- Schraube -3- abschrauben und herausnehmen.

- Mutter -1- abschrauben und Schraube -4- nach hinten herausnehmen, dabei den Stabilisator nach oben drücken.

- Spurstange -2- herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

Anzugsdrehmomente

  • "Montageübersicht - Spurstange"
  • "Montageübersicht - Stabilisator"
  • "Anzugsdrehmoment für Radschrauben"

  • Die Verschraubung der Spurstange darf nur erfolgen, wenn das vor der Montage gemessene Maß zwischen der Radnabenmitte und der Unterkante Radhaus erreicht ist.

- Achsvermessung durchführen.
