VW Passat Reparaturanleitung: Kühlmittelrohre am Wärmetauscher aus- und einbauen

VW Passat Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Heiz- und Klimagerät vorn / Kühlmittelrohre am Wärmetauscher aus- und einbauen

Kühlmittelrohre am Wärmetauscher aus- und einbauen, Hersteller Valeo

Hinweis

Die Heiz- und Klimageräte gibt es in verschiedenen Ausführungen und von unterschiedlichen Herstellern. Die einzelnen Bauteile der unterschiedlichen Heiz- und Klimageräte sind ähnlich aber nicht gleich (Unterscheidungsmerkmale ), ein Mischverbau von Bauteilen unterschiedlicher Hersteller ist deshalb nicht zulässig → Elektronischer Teilekatalog.

Ausbauen

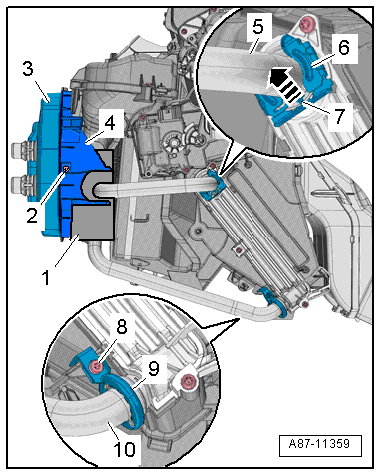

- Heiz- und Klimagerät ausbauen.

- Dichtmanschette -3- zur Wasserkasten-Stirnwand abziehen.

- Schraube -2- herausdrehen.

- Halter -4- für Kühlmittelrohre zur linken Seite abziehen.

- Schaumstoff -1- abnehmen.

- Sicherung -7- anheben und Klammer -6- abziehen.

- Kühlmittelrohr -5- vom Wärmetauscher abziehen.

- Schraube -8- herausdrehen.

- Schraubschelle -9- abnehmen, Kühlmittelrohr -10- vom Wärmetauscher abziehen.

- Kühlmittelrohre abnehmen.

Volkswagen Passat. Heizung, Klimaanlage

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:

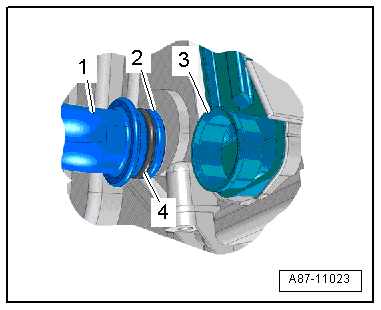

- Anschluss -3- des Wärmetauschers und Anschluss -2- der Kühlmittelrohre auf Beschädigung oder Verschmutzung prüfen.

- Dichtfläche für Dichtringe reinigen und glätten.

- Neue Dichtringe -4- mit Kühlmittel benetzen (oder leicht mit Silikonfett fetten) und auf das Kühlmittelrohr -1- aufsetzen.

- Kühlmittelrohre bis zum Anschlag in den Wärmetauscher hineinschieben.

Gefahr von Funktionsstörungen des Wärmetauschers durch defekte Dichtringe und Undichtigkeiten.Niemals Dichtringe einquetschen.Niemals Kühlmittelrohre verkanten.Kühlmittelrohre komplett aufschieben.

Volkswagen Passat. Heizung, Klimaanlage

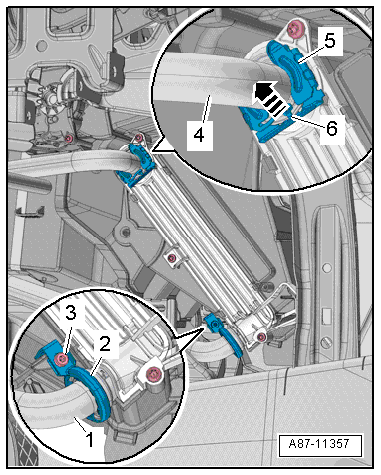

- Neue Klammer -5- oder Schraubschelle -2- an der Verbindung Kühlmittelrohr/Wärmetauscher aufsetzen.

- Schraube -3- festziehen.

- Klammer und Schraubschelle auf richtigen Sitz auf den Anschlüssen des Wärmetauschers und der Kühlmittelrohre prüfen, sie dürfen nicht am Luftverteilergehäuse oder an anderen Bauteilen anliegen.

- Heiz- und Klimagerät einbauen.

- Ereignisspeicher abfragen und eventuell angezeigte Einträge löschen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche".

- Funktion der Heiz-/Klimaanlage prüfen.

Anzugsdrehmomente

  • "Montageübersicht - Heiz- und Klimagerät"

Volkswagen Passat. Heizung, Klimaanlage

Kühlmittelrohre am Wärmetauscher aus- und einbauen, Hersteller Denso

Hinweis

Die Heiz- und Klimageräte gibt es in verschiedenen Ausführungen und von unterschiedlichen Herstellern. Die einzelnen Bauteile der unterschiedlichen Heiz- und Klimageräte sind ähnlich aber nicht gleich (Unterscheidungsmerkmale ), ein Mischverbau von Bauteilen unterschiedlicher Hersteller ist deshalb nicht zulässig → Elektronischer Teilekatalog.

Ausbauen

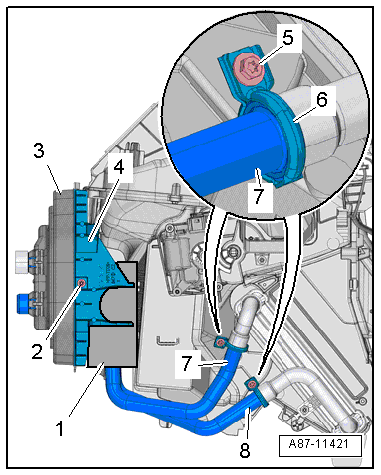

- Heiz- und Klimagerät ausbauen.

- Dichtmanschette -3- zur Wasserkasten-Stirnwand abziehen.

- Schraube -2- herausdrehen.

- Halter -4- für Kühlmittelrohre zur linken Seite abziehen.

- Schaumstoff -1- abnehmen.

- Schrauben -5- herausdrehen, Schraubschellen -6- abnehmen.

- Kühlmittelrohre -7- und -8- vom Wärmetauscher abziehen.

Volkswagen Passat. Heizung, Klimaanlage

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. Dabei Folgendes beachten:

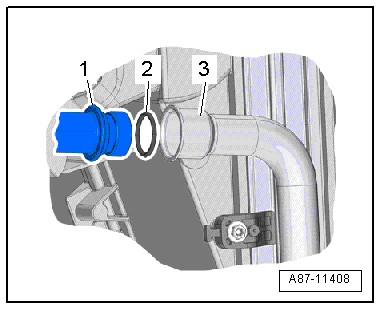

- Anschluss -3- des Wärmetauschers und Anschluss der Kühlmittelrohre -1- auf Beschädigung oder Verschmutzung prüfen.

- Dichtfläche für Dichtringe reinigen und glätten.

- Neue Dichtringe -2- mit Kühlmittel benetzen (oder leicht mit Silikonfett fetten) und auf das Kühlmittelrohr -1- aufsetzen.

- Kühlmittelrohre bis zum Anschlag in den Wärmetauscher hineinschieben.

Gefahr von Funktionsstörungen des Wärmetauschers durch defekte Dichtringe und Undichtigkeiten.Niemals Dichtringe einquetschen.Niemals Kühlmittelrohre verkanten.Kühlmittelrohre komplett aufschieben.

Volkswagen Passat. Heizung, Klimaanlage

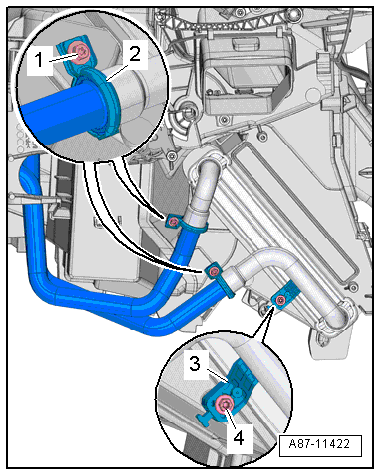

- Neue Schraubschellen -2- an der Verbindung Kühlmittelrohr/Wärmetauscher aufsetzen.

- Schrauben -1- festziehen.

- Schraubschellen -2- auf richtigen Sitz auf den Anschlüssen des Wärmetauschers und der Kühlmittelrohre prüfen, sie dürfen nicht am Luftverteilergehäuse oder an anderen Bauteilen anliegen.

- Heiz- und Klimagerät einbauen.

- Ereignisspeicher abfragen und eventuell angezeigte Einträge löschen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche".

- Funktion der Heiz-/Klimaanlage prüfen.

Anzugsdrehmomente

  • "Montageübersicht - Heiz- und Klimagerät"

Volkswagen Passat. Heizung, Klimaanlage

Temperaturfühler für Verdampfer -G308- aus- und einbauen

Temperaturfühler für Verdampfer -G308- aus- und einbauen, Linkslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

- Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen;

Volkswagen Passat. Heizung, Klimaanlage

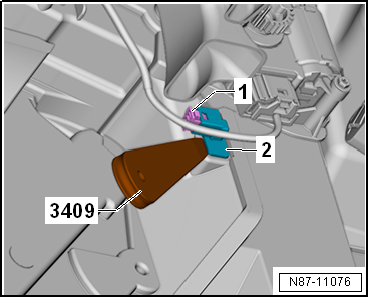

- Temperaturfühler für Verdampfer -G308- mit einem Demontagekeil -3409- entriegeln.

- Temperaturfühler für Verdampfer -G308--2- aus dem Gehäuse herausziehen.

- Elektrische Steckverbindung -1- trennen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • Ablagen/Abdeckungen; Montageübersicht - Handschuhfach → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Heizung, Klimaanlage

Temperaturfühler für Verdampfer -G308- aus- und einbauen, Rechtslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Ausbauen

Hinweis

Der Temperaturfühler für Verdampfer -G308- ist vom Fußraum aus zugänglich.

Volkswagen Passat. Heizung, Klimaanlage

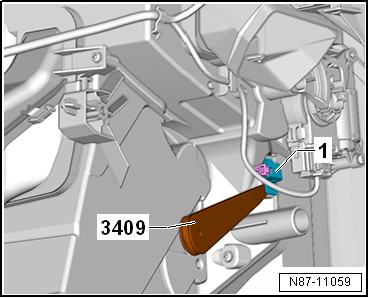

- Temperaturfühler für Verdampfer -G308--2- mit einem Demontagekeil -3409- entriegeln.

- Temperaturfühler für Verdampfer -G308--2- aus dem Gehäuse herausziehen.

- Elektrische Steckverbindung -1- trennen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
