Volkswagen Passat Variant Betriebsanleitung: Kopfstütze vorn aus- und einbauen

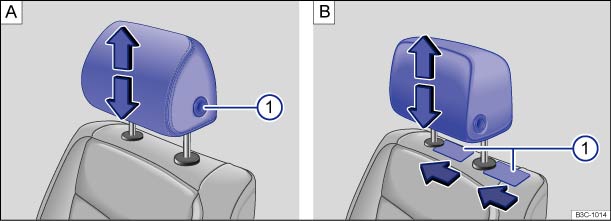

Abb. 62 Kopfstütze vorn ausbauen: Bei Fahrzeugen ohne und mit in Längsrichtung verstellbaren Kopfstützen.

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Alle Sitzplätze sind mit Kopfstützen ausgestattet. Die hintere mittlere Kopfstütze ist nur für den mittleren Sitzplatz auf der Rücksitzbank vorgesehen. Deshalb Kopfstütze nicht an anderen Positionen einbauen.

Vordere Kopfstütze ausbauen bei Fahrzeugen ohne in Längsrichtung verstellbare Kopfstützen

  • Gegebenenfalls Sitzlehne so einstellen, dass die Kopfstütze ausgebaut werden kann.
  • Kopfstütze ganz nach oben schieben  → .
  • Kopfstütze bei vollständig gedrückter Taste  → Abb. 62 m/k/s134MK ① ganz herausziehen.

Vordere Kopfstütze ausbauen bei Fahrzeugen mit in Längsrichtung verstellbaren Kopfstützen

  • Gegebenenfalls Sitzlehne so einstellen, dass die Kopfstütze ausgebaut werden kann.
  • Kopfstütze ganz nach oben und hinten schieben  → .
  • Jeweils einen flachen Gegenstand, z. B. eine Plastikkarte, auf beiden Seiten zwischen den Bezug der Sitzlehne und die Abdeckkappe der Führungsstange der Kopfstütze schieben und gleichzeitig mit leichtem Druck, die Haltestangen entriegeln  → Abb. 62 m/k/s135MK ①.
  • Kopfstütze ganz herausziehen.

Vordere Kopfstütze einbauen bei Fahrzeugen ohne in Längsrichtung verstellbare Kopfstützen

  • Kopfstütze richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.
  • Kopfstütze bei vollständig gedrückter Taste  → Abb. 62 m/k/s134MK ① nach unten schieben.
  • Kopfstützen gemäß richtiger Sitzposition einstellen  → Kopfstütze einstellen  .

Vordere Kopfstütze einbauen bei Fahrzeugen mit in Längsrichtung verstellbaren Kopfstützen

  • Beide Haltestangen der Kopfstütze so weit wie möglich herausziehen.
  • Kopfstütze richtig über den Kopfstützenführungen positionieren und in die Führungen der entsprechenden Sitzlehne stecken.
  • Kopfstütze nach unten schieben, bis beide Haltestangen eingerastet sind.
  • Kopfstützen gemäß richtiger Sitzposition einstellen  → Kopfstütze einstellen  .

Warnung

Das Fahren mit ausgebauten oder falsch eingestellten Kopfstützen erhöht bei Unfällen und plötzlichen Fahr- und Bremsmanövern das Risiko schwerer oder tödlicher Verletzungen.
  • Immer mit richtig eingebauter und eingestellter Kopfstütze fahren, wenn auf dem Sitzplatz eine Person sitzt.
  • Ausgebaute Kopfstützen umgehend wieder einbauen, damit die Mitfahrer richtig geschützt sind.

Hinweis

Beim Aus- und Einbau der Kopfstütze darauf achten, dass die Kopfstütze nicht gegen den Dachhimmel oder andere Fahrzeugteile stößt. Der Dachhimmel und andere Fahrzeugteile könnten sonst beschädigt werden.
