Volkswagen Passat Variant Betriebsanleitung: Übersicht Gepäckraum

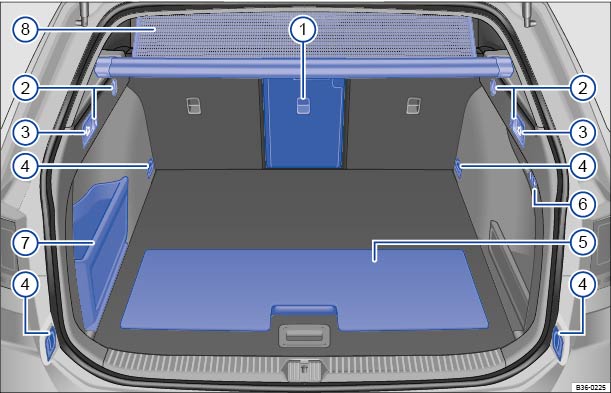

Abb. 12 Übersicht des Gepäckraums (Variante 1).

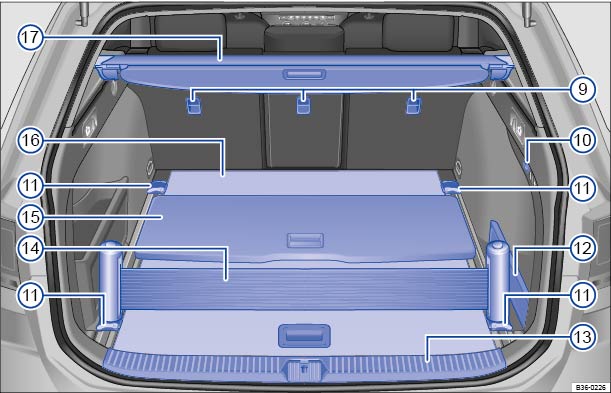

Abb. 13 Übersicht des Gepäckraums (Variante 2).

Legende zu  → Abb. 12  bzw.  → Abb. 13 :

  1. Durchladeeinrichtung  → Gepäckraum 
  2. Taschenhaken  → Gepäckraum 
  3. Fernentriegelungshebel  → Gepäckraum 
  4. Verzurrösen  → Gepäckraum 
  5. Teilbarer Gepäckraumboden  → Gepäckraum 
  6. Taste zum Entriegeln des Kugelkopfs  → Anhängerbetrieb 
  7. Seitliches Ablagefach links  → Ablagen 
  8. Netztrennwand  → Gepäckraum 
  9. Halteösen für oberen Befestigungsgurt Top Tether (Kindersitze)1) → Kindersitze 
  10. 12-Volt-Steckdose  → Steckdosen 
  11. Verschiebbare Verzurrösen  → Gepäckraum 
  12. Seitliches Ablagefach rechts  → Ablagen 
  13. Ladekantenschutz.
  14. Spanngurt  → Gepäckraum 
  15. Verschiebbarer Gepäckraumboden  → Gepäckraum 
  16. Gepäckraumboden  → Gepäckraum 

    Unter dem Gepäckraumboden befinden sich ausstattungsabhängig:

    • Reserverad bzw. Notrad  → Räder und Reifen 
    • Pannenset  → Pannenset 
    • Bordwerkzeug  → Bordwerkzeug 
    • Subwoofer  → Radwechsel 
  17. Gepäckraumabdeckung  → Gepäckraum 

1) Länderabhängig befinden sich entweder 2 oder 3 Halteösen im Gepäckraum.
