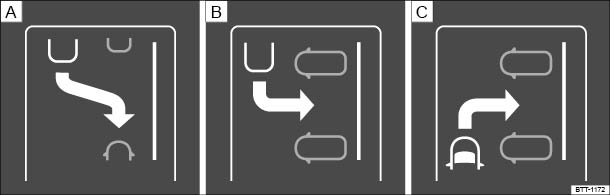

Abb. 194 Übersicht der Miniaturansichten für die Parkmodi: Rückwärts längs einparken, Rückwärts quer einparken, Vorwärts quer einparken.
Abb. 195 Im Display des Kombi-Instruments: Anzeige des Parklenkassistenten mit Miniaturansicht.
Lesen und beachten Sie zuerst die einleitenden Informationen und Sicherheitshinweise →Einleitung zum ThemaAuswahl des Parkmodus mit dem Parklenkassistent mit vorheriger Vorbeifahrt
Nach der Aktivierung des Parklenkassistenten und bei erkannter Parklücke wird im Display des Kombi-Instruments ein Einparkmodus vorgeschlagen. Der Parklenkassistent wählt den Parkmodus automatisch aus. Der ausgewählte Parkmodus wird im Display des Kombi-Instruments dargestellt → Abb. 195 . Weitere alternative Parkmodi werden als Miniaturansicht → Abb. 194 angezeigt. Sollte die Auswahl des Parklenkassistenten nicht dem gewünschten Parkmodus entsprechen, kann durch erneutes Drücken der Taste → Abb. 193 , ein anderer Parkmodus ausgewählt werden.
Schritt | Handlung |
---|---|
1. | Die Voraussetzungen zum Einparken mit dem Parklenkassistent müssen erfüllt sein → Voraussetzungen für das Einparken mit dem Parklenkassistent . |
2. | Taste → Abb. 193 drücken. |
In der Taste leuchtet eine Kontrollleuchte, wenn der Parklenkassistent eingeschaltet ist. Zusätzlich wird der aktuell gewählte Parkmodus im Display des Kombi-Instruments angezeigt und in der Miniaturansicht wird ein anderer Parkmodus angezeigt, zu dem gewechselt werden kann. | |
3. | Blinker für die Fahrbahnseite betätigen, auf der eingeparkt werden soll. Im Display des Kombi-Instruments wird die entsprechende Fahrbahnseite angezeigt. |
4. | Taste ggf. erneut drücken, um zum nächsten Parkmodus zu wechseln. |
Wenn einmal alle möglichen Parkmodi durchgeschaltet wurden, wird mit dem nächsten Betätigen der Taste der Parklenkassistent deaktiviert. | |
5. | Gegebenenfalls Taste erneut drücken, um den Parklenkassistenten wieder zu aktivieren. |
6. | Unter Beachtung des Verkehrs die Meldungen im Display des Kombi-Instruments befolgen und mit dem Fahrzeug an der Parklücke bzw. Parkbox vorbeifahren. |
Sonderfall Vorwärtsquerparklücke ohne vorherige Vorbeifahrt
Schritt | Handlung |
---|---|
1. | Die Voraussetzungen zum Einparken mit dem Parklenkassistent müssen erfüllt sein → Voraussetzungen für das Einparken mit dem Parklenkassistent . |
2. | Unter Beachtung des Verkehrs die Parklücke vorwärts ansteuern und Fahrzeug stoppen. |
3. | Taste → Abb. 193 einmal drücken. |
In der Taste leuchtet eine Kontrollleuchte, wenn der Parklenkassistent eingeschaltet ist. Zusätzlich wird der aktuell gewählte Parkmodus ohne Miniaturansicht im Display des Kombi-Instruments angezeigt. | |
4. | Lenkrad loslassen → . |
