Volkswagen Passat Variant Betriebsanleitung: Seitenansicht

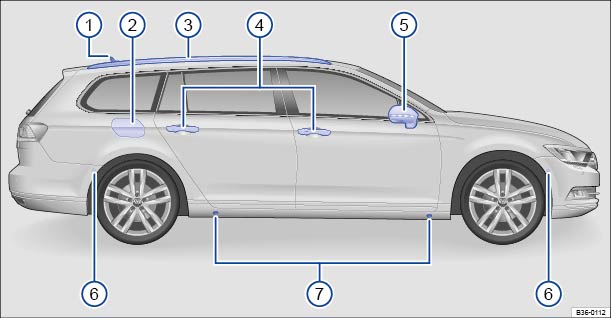

Abb. 1 Übersicht der rechten Fahrzeugseite. Die Positionen ③, ④, ⑤ und ⑥ sind an der gleichen Stelle auch auf der linken Fahrzeugseite vorhanden.

Legende zu  → Abb. 1 :

  1. Dachantenne  → Verbraucherinformationen 
  2. Tankklappe  → Tanken 
  3. Dachreling  → Dachgepäckträger 
  4. Türöffnungshebel außen  → Türen 
  5. Außenspiegel  → Spiegel 

    • Anzeige des Spurwechselassistenten (Side Assist)  → Spurwechselassistent (Side Assist) inkl. Ausparkassistent 
    • Kamera für Umgebungsansicht (Area View)  → Umgebungsansicht (Area View) 
    • zusätzliche Blinkleuchte  → Licht 
    • Umfeldbeleuchtung  → Licht 
  6. Sensoren des ParkPiloten  → ParkPilot  bzw. des Parklenkassistenten (Park Assist)  → Parklenkassistent (Park Assist) 
  7. Aufnahmepunkte für den Wagenheber  → Radwechsel 
    Fahrzeugübersicht
    ...

    Frontansicht
    Abb. 2 Übersicht der Fahrzeugfront. Legende zu  → Abb. 2 : Frontscheibe mit: Frontscheibenwischer  → Scheibenwischer und -wascher  Regen-Lichtsensor  → ...
