Volkswagen Passat Variant Betriebsanleitung: Notentriegeln der Wählhebelsperre

Abb. 271 Abdeckung der Schaltkulisse ausbauen.

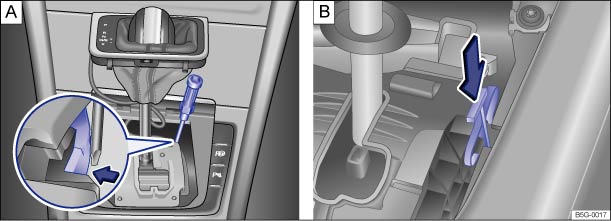

Abb. 272 Unter der Abdeckung der Schaltkulisse: Wählhebelsperre notentriegeln (Variante ) und (Variante ).

Lesen und beachten Sie zuerst die einleitenden Informationen und SicherheitshinweiseEinleitung zum Thema 

Wenn bei einem Ausfall der Stromversorgung das Fahrzeug rangiert oder abgeschleppt werden soll, muss mithilfe der Notentriegelung der Wählhebel in Stellung N gebracht werden, z. B. bei entladener Fahrzeugbatterie.

Die Notentriegelung befindet sich unter der Abdeckung der Schaltkulisse, in Fahrtrichtung gesehen auf der rechten Seite.

Vorbereitungen

  • Elektronische Parkbremse einschalten. Wenn sich die elektronische Parkbremse nicht einschalten sollte, muss das Fahrzeug anderweitig gegen Wegrollen gesichert werden.
  • Zündung ausschalten.

Abdeckung der Schaltkulisse abbauen

  • Abdeckung im Bereich der Wählhebelmanschette mit angeschlossenen elektrischen Leitungen vorsichtig nach oben ziehen  → Abb. 271 .
  • Abdeckung nach oben über den Wählhebel stülpen  → .

Notentriegeln der Wählhebelsperre Variante m/k/s134MK

  • Mit der flachen Klinge des Schraubendrehers aus dem Bordwerkzeug vorsichtig Entriegelungshebel in Pfeilrichtung drücken  → Abb. 272  m/k/s134MK und in dieser Position halten.
  • Sperrtaste vorn im Wählhebelgriff drücken und Wählhebel in Stellung N bringen.
  • Nach dem Notentriegeln Abdeckung vorsichtig in die Mittelkonsole eindrücken, dabei auf richtige Lage der elektrischen Leitungen achten.

Notentriegeln der Wählhebelsperre Variante m/k/s135MK

  • Entriegelungshebel  → Abb. 272  m/k/s135MK in Pfeilrichtung drücken und in dieser Position halten.
  • Sperrtaste vorn im Wählhebelgriff drücken und Wählhebel in Stellung N bringen.
  • Nach dem Notentriegeln Abdeckung vorsichtig in die Mittelkonsole eindrücken, dabei auf richtige Lage der elektrischen Leitungen achten.

Warnung

Niemals den Wählhebel aus der Stellung P nehmen, solange die elektronische Parkbremse ausgeschaltet ist. An Steigungen oder in Gefällestrecken kann sich sonst das Fahrzeug unvorhergesehen in Bewegung setzen und dadurch Unfälle und schwere Verletzungen verursachen.

Hinweis

Wenn das Fahrzeug mit abgestelltem Motor und dem Wählhebel in der Stellung N für längere Zeit oder mit höherer Geschwindigkeit rollt, wird das automatische Getriebe beschädigt, z. B. beim Abschleppen.
