VW Passat Reparaturanleitung: Lambdasonde

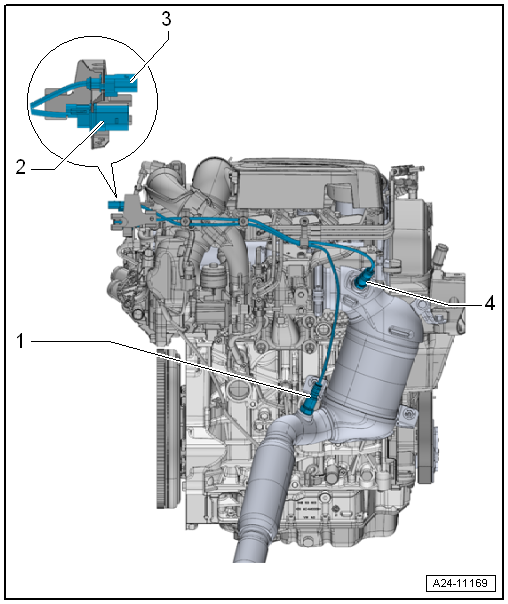

Montageübersicht - Lambdasonde

Hinweis

• Neue Lambdasonden sind mit einer Montagepaste bestrichen. Diese Paste darf nicht an die Schlitze des Lambdasondenkörpers kommen.
• Bei einer gebrauchten Lambdasonde darf nur das Gewinde mit der Heißschraubenpaste bestrichen werden. Diese Paste darf nicht an die Schlitze des Lambdasondenkörpers kommen. Heißschraubenpaste
• Die elektrische Leitungsverbindung der Lambdasonde muss beim Einbau unbedingt wieder an den gleichen Stellen befestigt werden. Eine Berührung der elektrischen Leitungsverbindung mit dem Abgasrohr muss verhindert werden.

1. Lambdasonde 1 nach Katalysator -GX7-
   • besteht aus:
     • Lambdasonde nach Katalysator -G130-
     • Heizung für Lambdasonde 1 nach Katalysator -Z29-
   • aus- und einbauen
   • 55 Nm
2. Elektrische Steckverbindung
   • für Lambdasonde 1 nach Katalysator -GX7-
3. Elektrische Steckverbindung
   • für Lambdasonde 1 vor Katalysator -GX10-
4. Lambdasonde 1 vor Katalysator -GX10-
   • besteht aus:
     • Lambdasonde -G39-
     • Heizung für Lambdasonde -Z19-
   • aus- und einbauen
   • 55 Nm

Lambdasonde 1 vor Katalysator -GX10-/Lambdasonde 1 nach Katalysator -GX7- aus- und einbauen

Lambdasonde 1 vor Katalysator -GX10- besteht aus:

• Lambdasonde -G39-
• Heizung für Lambdasonde -Z19-

Lambdasonde 1 nach Katalysator -GX7- besteht aus:

• Lambdasonde nach Katalysator -G130-
• Heizung für Lambdasonde 1 nach Katalysator -Z29-

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

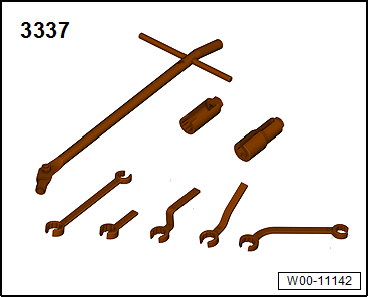

• Ringschlüsselsatz für Lambdasonde -3337-

Ausbauen

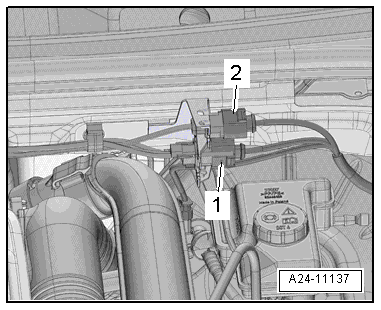

- Jeweilige elektrische Steckverbindung trennen:

1. für Lambdasonde 1 vor Katalysator -GX10-
2. für Lambdasonde 1 nach Katalysator -GX7-

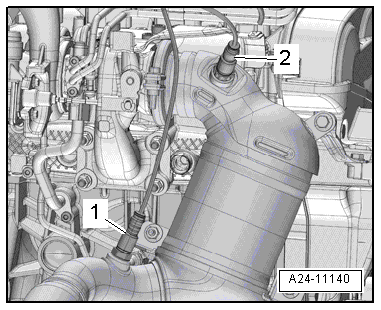

- Jeweilige Lambdasonde mit einem Werkzeug aus dem Ringschlüsselsatz für Lambdasonde -3337- herausdrehen.

1. Lambdasonde 1 nach Katalysator -GX7-
2. Lambdasonde 1 vor Katalysator -GX10-

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

• Neue Lambdasonden sind mit einer Montagepaste bestrichen. Diese Paste darf nicht an die Schlitze des Lambdasondenkörpers kommen.
• Bei einer gebrauchten Lambdasonde darf nur das Gewinde mit der Heißschraubenpaste bestrichen werden. Diese Paste darf nicht an die Schlitze des Lambdasondenkörpers kommen. Heißschraubenpaste
• Die elektrische Leitungsverbindung der Lambdasonde muss beim Einbau unbedingt wieder an den gleichen Stellen befestigt werden. Eine Berührung der elektrischen Leitungsverbindung mit dem Abgasrohr muss verhindert werden.

Anzugsdrehmomente

• "Montageübersicht - Lambdasonde"
