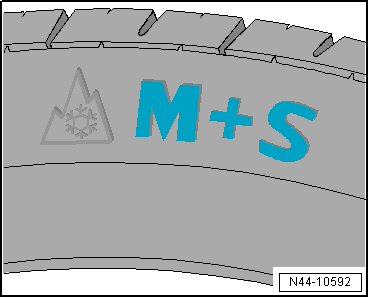

M+S-Symbol
Bei einem "M-und-S-Reifen" sind Laufflächenprofil, Laufflächenmischung oder Bauart so ausgelegt, dass die Fahreigenschaften bei Schnee gegenüber einem normalen Reifen verbessert werden - vor allem beim Anfahren oder bei der Stabilisierung der Fahrzeugbewegung.

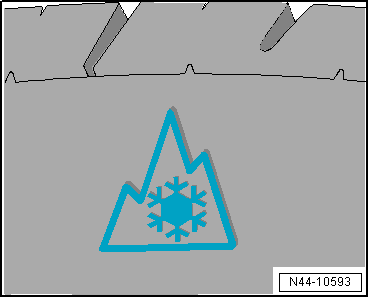

Schneeflocken-Symbol
Das Symbol "Schneeflocke" kennzeichnet Winterreifen entsprechend dem Industriestandard, der auf der amerikanischen Definition von Winterreifen basiert. Diese Reifen sind auf Schnee, vereisten Straßen und im Allgemeinen bei tiefen Temperaturen außerordentlich leistungsfähig hinsichtlich Sicherheit und Kontrolle.
M+S Kennzeichnung bei 4x4/SUV-Reifen
Einige Fahrzeuge sind mit Reifen ausgestattet, die auf der Außenseite das Symbol "M+S" tragen. Der Grund hierfür ist, dass diese Fahrzeugkategorie zuerst in Nordamerika angeboten wurde, wo Ganzjahresreifen mit der Kennzeichnung "M+S" üblich sind. Die Kennzeichnung "M+S" wird in einer EU-Richtlinie offiziell mit folgendem Wortlaut definiert: "Ein Reifen, bei dem Reifenprofil und -struktur so ausgelegt sind, dass sie im Schnee leistungsfähiger sind als normale Reifen". Die Leistung der mit "M+S" gekennzeichneten Reifen wird demzufolge weder definiert noch gemessen. Die Schnee-Performance von Winterreifen ist in Nordamerika mit dem sogenannten "Schneeflocken-Symbol" (Snowflake-on-the-Mountain-Symbol) spezifiziert. Nur Reifen, die diese Anforderungen erfüllen oder überschreiten, dürfen das "Schneeflocken-Symbol" (Snowflake-on-the-Mountain-Symbol) tragen.
Einsatz von Winterreifen
Seit dem 01.05.2006 ist eine Änderung der Straßenverkehrsordnung (StVO) in Kraft getreten, wonach folgende Ergänzung aufgenommen wurde: "Bei Kraftfahrzeugen ist die Ausrüstung an die Wetterverhältnisse anzupassen. Hierzu gehören insbesondere eine geeignete Bereifung und Frostschutzmittel in der Scheibenwaschanlage."
Bitte weisen Sie die Kunden darauf hin, dass sie seit dem 1. Mai 2006 gesetzlich verpflichtet sind, die Ausrüstung Ihres Fahrzeugs, insbesondere die Bereifung, an winterliche Wetterverhältnisse anzupassen.
Für den Winterbetrieb empfehlen wir, das Fahrzeug mit den in den Tabellen zur Gutachterlichen Stellungnahme empfohlenen Winterreifen-Größen auszurüsten.
Grundsätzlich gilt:
Alle in den Fahrzeugpapieren aufgeführten Reifengrößen können auch als Winterreifen gefahren werden!
Durch die Verwendung von Winterreifen und den damit eventuell veränderten Dimensionen von Rad und Reifen werden die Fahreigenschaften beeinflusst. Darum ist beim Fahren mit Winterreifen die Geschwindigkeit an die geänderten Fahreigenschaften und an die jeweiligen Straßenzustände anzupassen.
Um bestmögliche Fahreigenschaften zu erhalten, müssen Winterreifen auf allen Rädern gefahren werden.
Wenn bei der Montage der Winterreifen ein Fahrzeug nachträglich mit anderen als den werkseitig montierten Felgen ausgerüstet wird, müssen Sie Folgendes beachten:

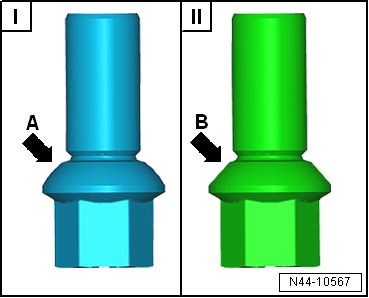

Erklärungen zu den Kalottenformen
Grundsätzlich gibt es zwei Kalottenformen, die kugelförmige und die kegelige Kalotte.
Die kugelförmige Kalotte ist die gekrümmte Fläche eines Kugelabschnittes -Pfeil A-. Diese Form der Kalotte wird für die originalen Felgen verwendet.
Die kegelige Kalotte ist die gerade Fläche eines Kegelabschnittes -Pfeil B-. Diese Form der Kalotte wird teilweise für Felgen aus dem Zubehörhandel verwendet.
Fahrzeuge mit Reifendruckkontrolle
Bei Fahrzeugen mit Reifendruckkontrolle muss nach dem Wechsel von Sommer- auf Winterreifen bzw. von Winter- auf Sommerreifen der Reifenfülldruck neu gespeichert bzw. angepasst werden → Betriebsanleitung des jeweiligen Modells.
Zulassungsbestimmungen in der Bundesrepublik Deutschland
Nur beim Verwenden von Winterreifen ist es zulässig, dass die vom Fahrzeug erreichbare Höchstgeschwindigkeit oberhalb der durch das Geschwindigkeitssymbol angegebenen Höchstgeschwindigkeit der Winterreifen liegt.
In diesem Fall muss ein Hinweisschild mit folgendem Inhalt angebracht werden:
Achtung Winterreifen!
Zulässige Höchstgeschwindigkeit ...km/h
Hinweis
Dieses Hinweisschild muss sich im Blickfeld des Fahrers befinden!
Winterreifen mit Geschwindigkeitssymbol V
Die Reifenindustrie liefert auch Winterreifen in V-Ausführung. Aber nur unter bestimmten Bedingungen sind diese Reifen bis zur zulässigen Höchstgeschwindigkeit vmax = 240 km/h einsetzbar.
Fahrzeuge mit V-Reifen:
Fahrzeuge, die laut Fahrzeugbrief V-Reifen benötigen, können Winterreifen in V-Ausführung ohne Einschränkung bis zu einer Geschwindigkeit "v"max = 240 km/h fahren.
Fahrzeuge mit W-, Y- oder ZR-Reifen:
Fahrzeuge, die laut Fahrzeugbrief W-, Y- oder ZR-Reifen benötigen, dürfen mit V-Winterreifen unter bestimmten Bedingungen nicht "v"max = 240 km/h fahren.
Warum?
V-Sommer- und V-Winterreifen ohne besondere Kennzeichnung haben nur bis zu einer Geschwindigkeit bis 210 km/h 100 % ihrer durch den Loadindex (Lastindex "LI") angegebenen maximalen Tragkraft.
Geschwindigkeiten über 210 km/h sind mit V-Winterreifen nur dann möglich, wenn die maximale Tragkraft der Reifen nicht überschritten wird. Die Tragkraft der Reifen nimmt um so weiter ab, je höher die Geschwindigkeit ist.
Die maximal zulässigen Achslasten und die erreichbare Höchstgeschwindigkeit einiger Fahrzeuge sind so hoch, dass die Tragkraft der V-Reifen nicht für Geschwindigkeiten bis 240 km/h ausreicht.
Beispiel: Reifen 205/55 R 16 91V
Der Loadindex (LI) 91 bescheinigt diesem Reifen eine Tragkraft von 615 kg pro Reifen bis 210 km/h.
Bei 240 km/h kann dieser Reifen nur noch 560 kg tragen; also darf die Achslast nur maximal 1120 kg betragen.
Das Fahrzeug hat eine zulässige Achslast von 1150 kg und eine erreichbare Höchstgeschwindigkeit von 232 km/h. Dieses Fahrzeug darf mit V-Winterreifen maximal 230 km/h fahren.
Dies gilt für alle V-Winterreifen, die keine besondere Kennzeichnung haben.
Winterreifen mit der Bezeichnung Extra Load XL
Zulassungsbestimmungen in der Bundesrepublik Deutschland
Nur beim Verwenden von Winterreifen ist es zulässig, dass die vom Fahrzeug erreichbare Höchstgeschwindigkeit oberhalb der durch das Geschwindigkeitssymbol angegebenen Höchstgeschwindigkeit der Winterreifen liegt.
In diesem Fall muss im Sichtbereich des Fahrers ein Hinweisschild mit folgendem Inhalt angebracht werden:
Achtung Winterreifen!
Zulässige Höchstgeschwindigkeit ...km/h
Rollwiderstandoptimierte Reifen
Die Verformung des Reifens beim Abrollen verursacht einen Energieverlust, der sich als Rollwiderstand bemerkbar macht.
Bei rollwiderstandoptimierten Reifen werden die Verformungen durch konstruktive Maßnahmen deutlich abgesenkt und verlustarme Laufflächenmischungen eingesetzt.
Die vom Hersteller freigegebenen Reifen sind rollwiderstandoptimiert und gleichzeitig in allen anderen sicherheits- und kundenrelevanten Eigenschaften auf dem aktuellen Stand der Technik.
Die entsprechenden empfohlenen Reifenfabrikate sind in folgendem Kapitel zusammengefasst → Ratgeber Räder, Reifen;
