VW Passat Reparaturanleitung: Nebelscheinwerfer

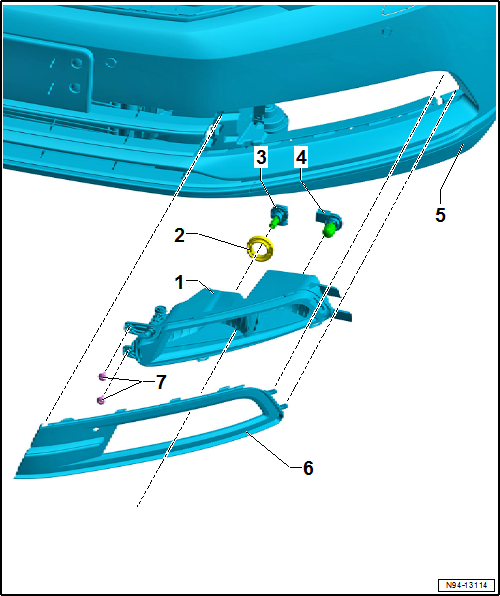

Montageübersicht - Nebelscheinwerfer

1. Nebelscheinwerfer
   • unterschiedliche Ausführungen → Elektronischer Teilekatalog
   • aus- und einbauen
2. Abdeckkappe
3. Fassung mit Lampe für Nebelscheinwerfer
   • Lampe für Nebelscheinwerfer links -L22-
   • Lampe für Nebelscheinwerfer rechts -L23-
   • aus- und einbauen
4. Fassung mit Lampe für Tagesfahrlicht
   • Lampe für Tagesfahrlicht links -L174-
   • Lampe für Tagesfahrlicht rechts -L175-
   • aus- und einbauen
5. Stoßfängerabdeckung vorn
   • → Karosserie-Montagearbeiten Außen
6. Blende für Nebelscheinwerfer
   • aus- und einbauen → Karosserie-Montagearbeiten Außen
7. Schraube
   • Anzugsdrehmoment: 1,5 Nm

Nebelscheinwerfer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

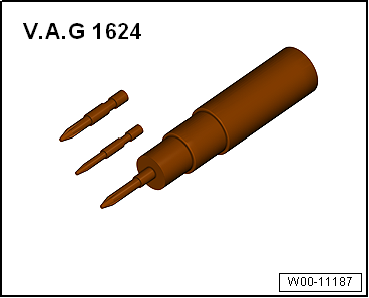

• Drehmomentschraubendreher -V.A.G 1624-

Hinweis

• Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
• Beschrieben ist der Aus- bzw. Einbau an einem Nebelscheinwerfer mit Tagesfahrlicht. Der Aus- bzw. Einbau eines Nebelscheinwerfers ohne Tagesfahrlicht erfolgt sinngemäß.

Ausbauen

- Zündung ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Lichtschalter in Stellung "0" drehen.

- Blende für Nebelscheinwerfer ausbauen → Karosserie-Montagearbeiten Außen.

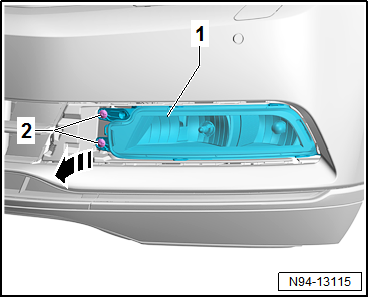

- Schrauben -2- herausdrehen.

- Nebelscheinwerfer -1- in -Pfeilrichtung- aus der Stoßfängerabdeckung herausziehen.

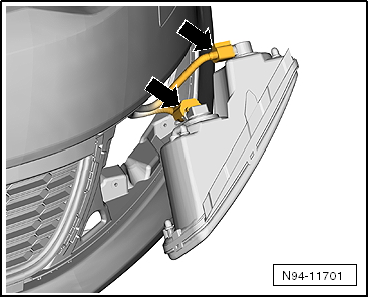

- Elektrische Steckverbindungen -Pfeile- entriegeln und trennen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Funktionsprüfung durchführen.

- Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft39.1.

Anzugsdrehmomente

• "Montageübersicht - Nebelscheinwerfer"

Lampe für Nebelscheinwerfer -L22-/-L23- aus- und einbauen

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

- Nebelscheinwerfer ausbauen.

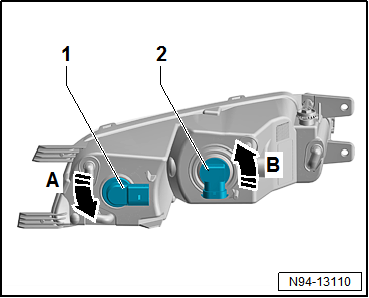

- Lampe für Nebelscheinwerfer links -L22--2- in Pfeilrichtung -B- drehen und aus dem Nebelscheinwerfergehäuse herausziehen.

- Abdeckkappe von der Lampe für Nebelscheinwerfer links -L22--2- abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Vorsicht!

Gefahr der Beschädigung des Scheinwerfers.

• Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen. Die Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Glühlampe verdampfen und den Glaskolben trüben.
• Zum Einsetzen der Glühlampen z. B. saubere Stoffhandschuhe verwenden.
• Beim Einbau der Abdeckkappe auf den richtigen Sitz achten. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

• Abdeckkappe auf die Lampe für Nebelscheinwerfer links -L22- aufgeschoben.

- Funktionsprüfung durchführen.

- Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen → Heft39.1.
