VW Passat Reparaturanleitung: Schlussleuchten

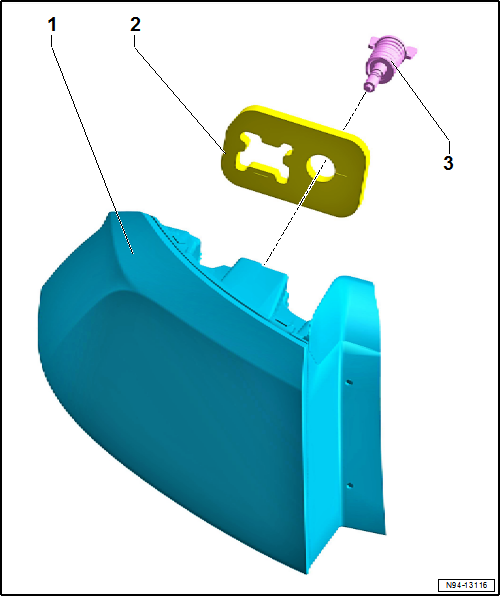

Montageübersicht - Schlussleuchten Karosserie

Hinweis

Die Darstellung erfolgt für die Limousine. Die Darstellung für den Variant sinngemäß daraus ableiten.

Volkswagen Passat. Elektrische Anlage

  1. Schlussleuchte
    • Schlussleuchte links -MX3-
    • Schlussleuchte rechts -MX4-
    • Schlussleuchte in der Karosserie
    • aus- und einbauen
  2. Dichtung
  3. Befestigungselement
    • Anzugsdrehmoment: 2 Nm

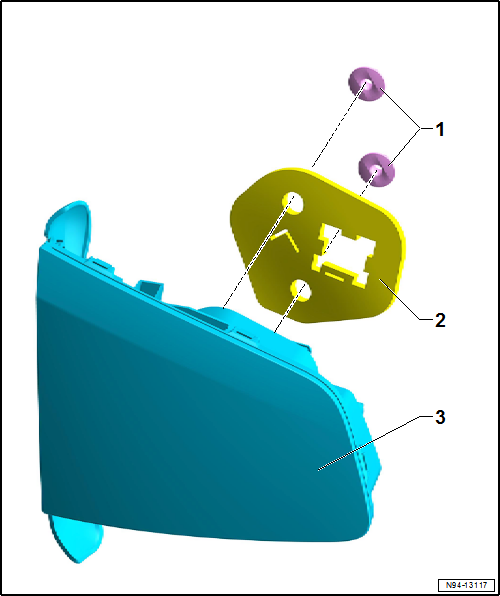

Montageübersicht - Schlussleuchten Heckklappe

Hinweis

Die Darstellung erfolgt für die Limousine. Die Darstellung für den Variant sinngemäß daraus ableiten.

Volkswagen Passat. Elektrische Anlage

  1. Mutter
    • 2 Stück
    • Anzugsdrehmoment: 3 Nm
  2. Dichtung
    • bei Beschädigung ersetzen
  3. Schlussleuchte
    • Schlussleuchte 2 links -MX5-
    • Schlussleuchte 2 rechts -MX6-
    • Schlussleuchte in der Heckklappe
    • aus- und einbauen

Schlussleuchte Heckklappe aus- und einbauen

Hinweis

  • Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
  • Beschrieben ist der Aus- bzw. Einbau für den Variant. Der Aus- bzw. Einbau für die Limousine erfolgt sinngemäß.

Ausbauen

- Lichtschalter in Stellung "0" drehen.

Vorsicht!

Gefahr der Beschädigung von Bauteiloberflächen.

Wenn ein Hebelwerkzeug angesetzt wird, muss das Bauteil im Sichtbereich z. B. mit handelsüblichem Klebeband abgeklebt werden.

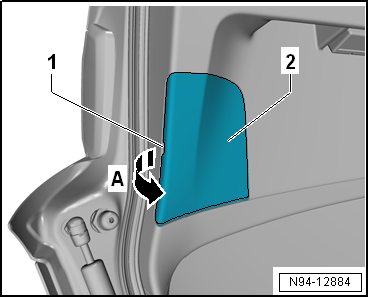

- Ggf. einen schmalen Schraubendreher an der seitlichen Öffnung -1- ansetzen.

- Abdeckung -2- in Pfeilrichtung -A- abdrücken.

Volkswagen Passat. Elektrische Anlage

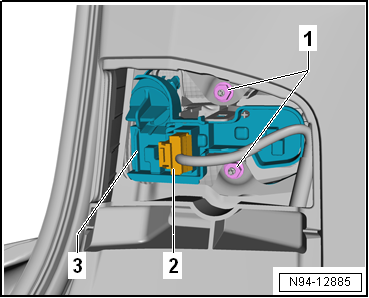

- Muttern -1- abschrauben.

- Elektrische Steckverbindung -2- trennen.

- Schlussleuchte 2 -MX5--3- nach außen abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Darauf achten, dass die Dichtung zwischen Karosserie und Schlussleuchtengehäuse sauber abdichtet.
  • Elektrische Steckverbindung muss sicher verrasten.

- Schlussleuchte 2 -MX5- von außen in den Heckklappenausschnitt einschwenken.

- Nach oben und zur Mitte in Anlage bringen.

- Schlussleuchte 2 -MX5- erst oben, dann unten die Muttern aufschrauben und festziehen.

- Funktionsprüfung durchführen.

Anzugsdrehmomente

  • "Montageübersicht - Schlussleuchten Heckklappe"

Volkswagen Passat. Elektrische Anlage

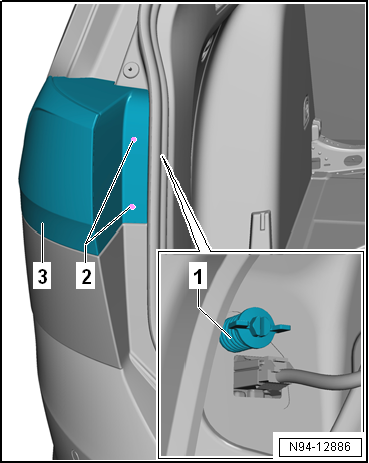

Einbaulage der Schlussleuchte korrigieren

Hinweis

  • Die Einbaulage kann nur an der Schlussleuchte Karosserie korrigiert werden.
  • Beschrieben ist die Korrektur der Einbaulage auf der linken Seite. Die Korrektur der Einbaulage auf der rechten Seite erfolgt sinngemäß.
  • Beschrieben ist die Korrektur der Einbaulage für den Variant. Die Korrektur der Einbaulage für die Limousine erfolgt sinngemäß.

- Lichtschalter in Stellung "0" drehen.

- Serviceklappe in der Kofferraum-Seitenverkleidung links ausbauen.

- Befestigungselement -1- 2 Umdrehungen lösen.

- Schraubendreher T10 in die Öffnungen -2- der Blenden stecken.

Hinweis

Die Schlussleuchte -3- muss bündig mit den angrenzenden Bauteilen abschließen.

- Einbaulage der Schlussleuchte durch hinein- bzw. herausdrehen der Einstellelemente einstellen.

- Befestigungselement -1- festziehen.

- Serviceklappe in die Kofferraum-Seitenverkleidung links einbauen.

Anzugsdrehmomente

  • "Montageübersicht - Schlussleuchten Karosserie"

Volkswagen Passat. Elektrische Anlage

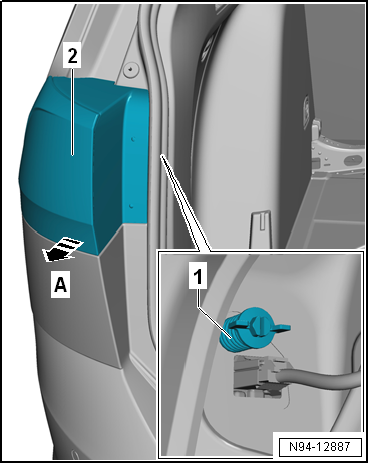

Schlussleuchte aus- und einbauen

Hinweis

  • Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.
  • Beschrieben ist der Aus- bzw. Einbau für den Variant. Der Aus- bzw. Einbau für die Limousine erfolgt sinngemäß.

Ausbauen

- Lichtschalter in Stellung "0" drehen.

- Serviceklappe in der Kofferraum-Seitenverkleidung links ausbauen.

- Befestigungselement -1- herausdrehen.

- Elektrische Steckverbindung trennen.

- Schlussleuchte -2- in Pfeilrichtung -A- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Funktionsprüfung durchführen.

Anzugsdrehmomente

  • "Montageübersicht - Schlussleuchten Karosserie"

Volkswagen Passat. Elektrische Anlage

Lampe für Schlusslicht -M2-/-M4- aus- und einbauen

Hinweis

Die Lampen für Schlusslicht sind als LED ausgeführt und in die Schlussleuchten integriert. Der Austausch der LEDs ist nicht möglich. Die Schlussleuchte muss komplett ersetzt werden.

- Schlussleuchte -MX3-/-MX4- aus- und einbauen.

- Schlussleuchte Heckklappe -MX5-/-MX6- aus- und einbauen.

Lampe für Nebelschlussleuchte -L46-/-L47- aus- und einbauen

Hinweis

Die Lampen für Nebelschlussleuchte sind als LED ausgeführt und in die Schlussleuchten integriert. Der Austausch der LEDs ist nicht möglich. Die Schlussleuchte muss komplett ersetzt werden.

- Schlussleuchte Heckklappe -MX5-/-MX6- aus- und einbauen.

Lampe für Brems- und Schlusslicht -M21-/-M22- aus- und einbauen

Hinweis

Die Lampen für Brems- und Schlusslicht sind als LED ausgeführt und in die Schlussleuchten integriert. Der Austausch der LEDs ist nicht möglich. Die Schlussleuchte muss komplett ersetzt werden.

- Schlussleuchte -MX3-/-MX4- aus- und einbauen.

- Schlussleuchte Heckklappe -MX5-/-MX6- aus- und einbauen.

Lampe für Rückfahrlicht aus- und einbauen

Hinweis

Die Lampen für Rückfahrlicht sind als LED ausgeführt und in die Schlussleuchten integriert. Der Austausch der LEDs ist nicht möglich. Die Schlussleuchte muss komplett ersetzt werden.

- Schlussleuchte Heckklappe -MX5-/-MX6- aus- und einbauen.

Lampe für Blinklicht aus- und einbauen

Hinweis

Die Lampen für Blinklicht sind als LED ausgeführt und in die Schlussleuchten integriert. Der Austausch der LEDs ist nicht möglich. Die Schlussleuchte muss komplett ersetzt werden.

- Schlussleuchte -MX3-/-MX4- aus- und einbauen.
