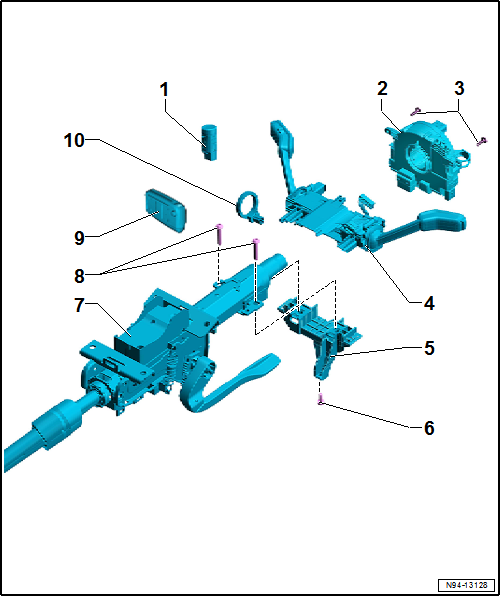

Montageübersicht - Schaltermodul Lenksäule

Vorsicht!
Beschädigungsgefahr des Rückstellrings.
Der Rückstellring mit Schleifring darf im ausgebauten Zustand nicht verdreht werden.
Schaltermodul Lenksäule aus- und einbauen
Schaltermodul Lenksäule aus- und einbauen, Kostal

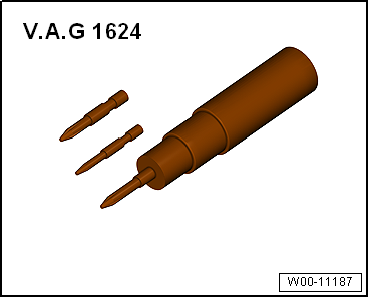

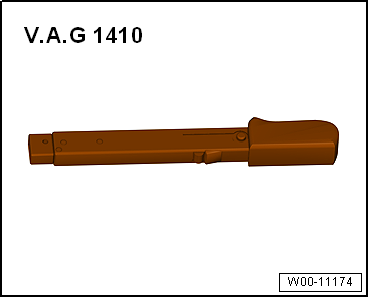

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Ausbauen
- Lenkrad so weit wie möglich nach hinten unten stellen. Hierzu den vollen Verstellbereich der Lenksäulenverstellung nutzen.
- Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.
- Lenksäulenverkleidung unten ausbauen → Karosserie-Montagearbeiten Innen.
ACHTUNG!
Zerstörungsgefahr elektronischer Bauteile durch statische Entladung.
Vor dem Trennen der elektrischen Steckverbindung muss sich der Mechaniker elektrostatisch entladen; dazu beispielsweise Schließkeil für Tür kurz anfassen.

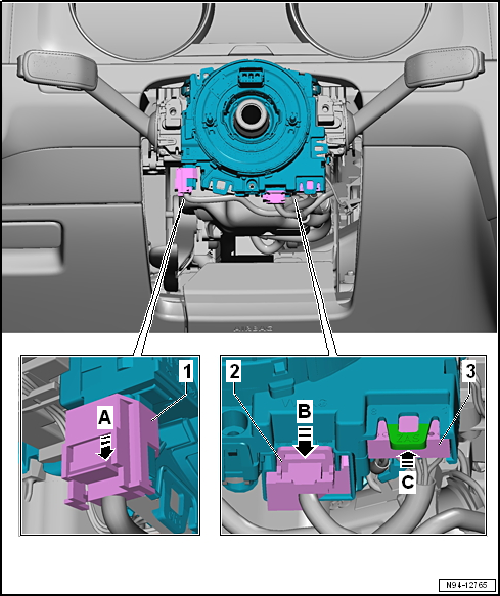

- Steckersicherung in Pfeilrichtung -A- herausziehen und niederdrücken.
- Elektrische Steckverbindung -1- trennen.
- Steckersicherung in Pfeilrichtung -B- herausziehen und niederdrücken.
- Elektrische Steckverbindung -2- trennen.
- Steckersicherung in Pfeilrichtung -C- drücken und elektrische Steckverbindung -3- trennen.

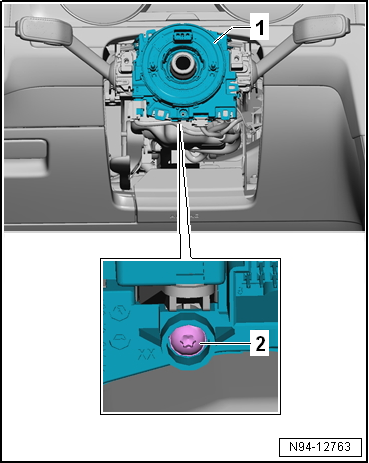

- Schraube -2- an der Unterseite herausdrehen.
- Schaltermodul Lenksäule -1- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

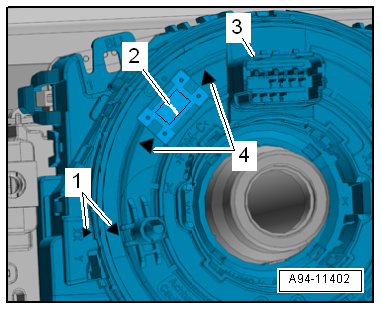

- Vor dem Aufschieben des Schaltermoduls Lenksäule muss am Steuergerät für Lenksäulenelektronik -J527--3- Folgendes kontrolliert werden:
Anzugsdrehmomente

Schaltermodul Lenksäule aus- und einbauen, Valeo
Ausbauen
- Lenkrad so weit wie möglich nach hinten unten stellen. Hierzu den vollen Verstellbereich der Lenksäulenverstellung nutzen.
- Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.
- Lenksäulenverkleidung unten ausbauen → Karosserie-Montagearbeiten Innen.
ACHTUNG!
Zerstörungsgefahr elektronischer Bauteile durch statische Entladung.
Vor dem Trennen der elektrischen Steckverbindung muss sich der Mechaniker elektrostatisch entladen; dazu beispielsweise Schließkeil für Tür kurz anfassen.

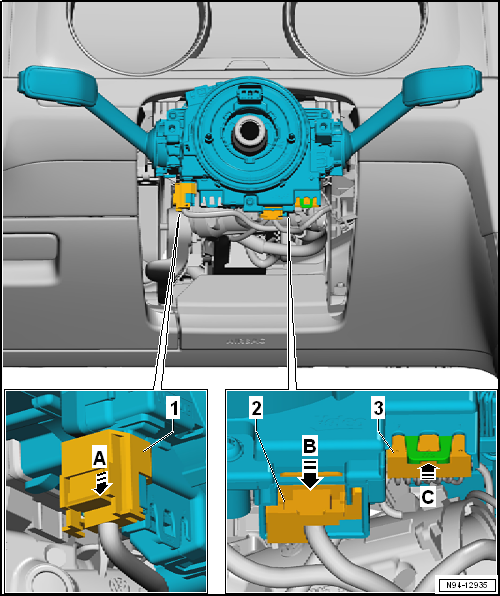

- Steckersicherung in Pfeilrichtung -A- herausziehen und niederdrücken.
- Elektrische Steckverbindung -1- trennen.
- Steckersicherung in Pfeilrichtung -B- herausziehen und niederdrücken.
- Elektrische Steckverbindung -2- trennen.
- Steckersicherung in Pfeilrichtung -C- drücken und elektrische Steckverbindung -3- trennen.

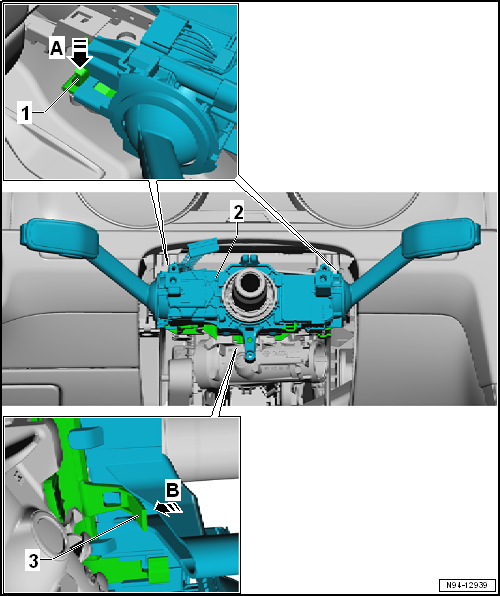

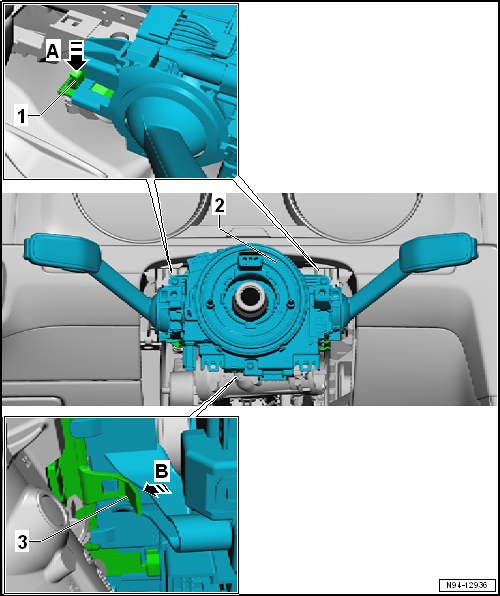

- Beidseitig die Entriegelung -1- in Pfeilrichtung -A- drücken.
- Schaltermodul Lenksäule -2- etwas abziehen.
- Entriegelung -3- in Pfeilrichtung -B- drücken.
- Schaltermodul Lenksäule -2- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Vor dem Aufschieben des Schaltermoduls Lenksäule muss am Steuergerät für Lenksäulenelektronik -J527--3- Folgendes kontrolliert werden:

Steuergerät für Lenksäulenelektronik -J527- aus- und einbauen
Steuergerät für Lenksäulenelektronik -J527- aus- und einbauen, Kostal
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Hinweis
Ausbauen
- Vorderräder in Geradeausstellung stellen - Lenkrad in Nullstellung.
- Lenkrad so weit wie möglich nach hinten unten stellen. Hierzu den vollen Verstellbereich der Lenksäulenverstellung nutzen.
- Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.
- Lenksäulenverkleidung unten ausbauen → Karosserie-Montagearbeiten Innen.
ACHTUNG!
Zerstörungsgefahr elektronischer Bauteile durch statische Entladung.
Vor dem Trennen der elektrischen Steckverbindung muss sich der Mechaniker elektrostatisch entladen; dazu beispielsweise Schließkeil für Tür kurz anfassen.

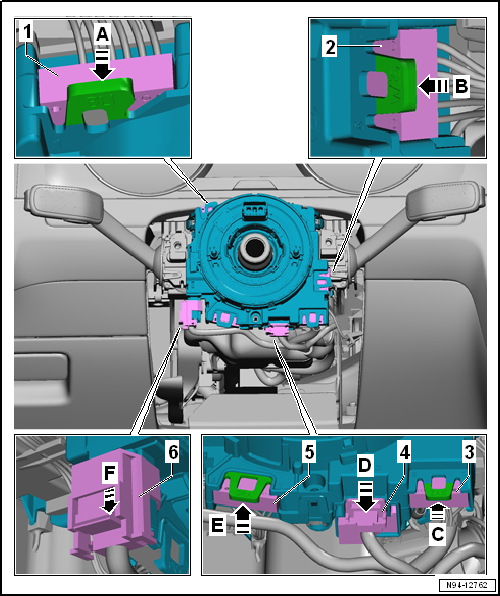

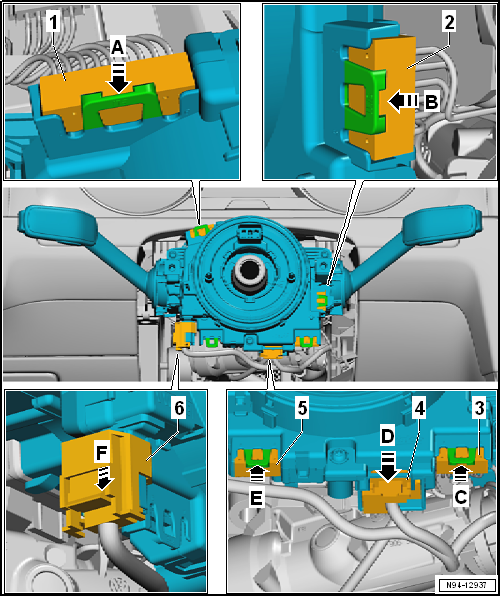

- Steckersicherung in Pfeilrichtung -A- drücken und elektrische Steckverbindung -1- trennen.
- Steckersicherung in Pfeilrichtung -B- drücken und elektrische Steckverbindung -2- trennen.
- Steckersicherung in Pfeilrichtung -C- drücken und elektrische Steckverbindung -3- trennen.
- Steckersicherung in Pfeilrichtung -D- herausziehen und niederdrücken.
- Elektrische Steckverbindung -4- trennen.
- Steckersicherung in Pfeilrichtung -E- drücken und elektrische Steckverbindung -5- trennen.
- Steckersicherung in Pfeilrichtung -F- herausziehen und niederdrücken.
- Elektrische Steckverbindung -6- trennen.

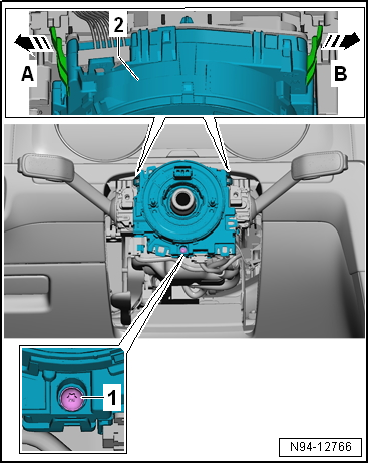

- Schraube -1- herausdrehen.
- Befestigungslaschen in Pfeilrichtung -A- und -B- entriegeln.
- Steuergerät für Lenksäulenelektronik -J527--2- vom Lenkstockkombinationsschalter -E595- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Vor dem Aufschieben des Steuergeräts für Lenksäulenelektronik -J527--3- muss Folgendes kontrolliert werden:
- Darauf achten, dass alle Steckverbindungen sicher verrastet sind.
Anzugsdrehmomente

Steuergerät für Lenksäulenelektronik -J527- aus- und einbauen, Valeo
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Hinweis
Ausbauen
- Vorderräder in Geradeausstellung stellen - Lenkrad in Nullstellung.
- Lenkrad so weit wie möglich nach hinten unten stellen. Hierzu den vollen Verstellbereich der Lenksäulenverstellung nutzen.
- Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.
- Lenksäulenverkleidung unten ausbauen → Karosserie-Montagearbeiten Innen.
ACHTUNG!
Zerstörungsgefahr elektronischer Bauteile durch statische Entladung.
Vor dem Trennen der elektrischen Steckverbindung muss sich der Mechaniker elektrostatisch entladen; dazu beispielsweise Schließkeil für Tür kurz anfassen.


- Steckersicherung in Pfeilrichtung -A- drücken und elektrische Steckverbindung -1- trennen.
- Steckersicherung in Pfeilrichtung -B- drücken und elektrische Steckverbindung -2- trennen.
- Steckersicherung in Pfeilrichtung -C- drücken und elektrische Steckverbindung -3- trennen.
- Steckersicherung in Pfeilrichtung -D- herausziehen und niederdrücken.
- Elektrische Steckverbindung -4- trennen.
- Steckersicherung in Pfeilrichtung -E- drücken und elektrische Steckverbindung -5- trennen.
- Steckersicherung in Pfeilrichtung -F- herausziehen und niederdrücken.
- Elektrische Steckverbindung -6- trennen.

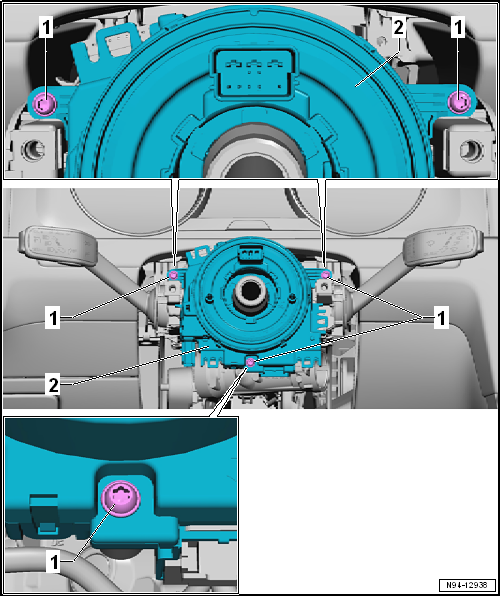

- Schrauben -1- herausdrehen.
- Steuergerät für Lenksäulenelektronik -J527--2- vom Lenkstockkombinationsschalter -E595- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Vor dem Aufschieben des Steuergeräts für Lenksäulenelektronik -J527--3- muss Folgendes kontrolliert werden:
- Darauf achten, dass alle Steckverbindungen sicher verrastet sind.
Anzugsdrehmomente

Blinklichtschalter -E2- aus- und einbauen
Blinklichtschalter -E2- aus- und einbauen, Kostal
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Hinweis
Ausbauen
- Steuergerät für Lenksäulenelektronik -J527- ausbauen.

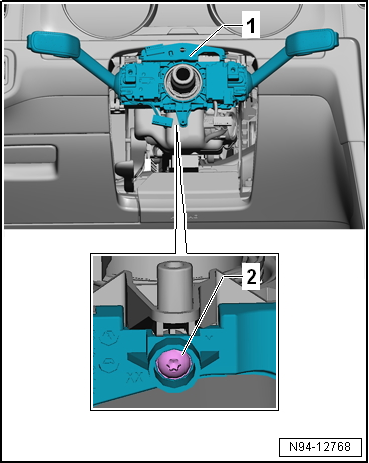

- Schraube -2- an der Unterseite herausdrehen.
- Lenkstockkombinationsschalter -E595--1- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.

Blinklichtschalter -E2- aus- und einbauen, Valeo
Hinweis
Ausbauen
- Steuergerät für Lenksäulenelektronik -J527- ausbauen.

- Beidseitig die Entriegelung -1- in Pfeilrichtung -A- drücken.
- Lenkstockkombinationsschalter -E595--2- etwas abziehen.
- Entriegelung -3- in Pfeilrichtung -B- drücken.
- Lenkstockkombinationsschalter -E595--2- abziehen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
Scheibenwischerschalter für Intervallbetrieb -E22- aus- und einbauen
Hinweis
- Scheibenwischerschalter für Intervallbetrieb -E22- aus- und einbauen "Blinklichtschalter -E2- aus- und einbauen".
Lesespule für Wegfahrsicherung -D2- aus- und einbauen
Ausbauen
- Lenkrad so weit wie möglich nach hinten unten stellen. Hierzu den vollen Verstellbereich der Lenksäulenverstellung nutzen.
- Lenksäulenverkleidung unten ausbauen → Karosserie-Montagearbeiten Innen.
- Lesespule -2- in Pfeilrichtung -A- aus der Aufnahme -1- herausdrücken.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
- Lesespule bis zum hörbaren Einrasten in die Aufnahme hineindrücken.

Grundträger für Lenkstockkombinationsschalter aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Ausbauen
- Schaltermodul Lenksäule ausbauen.

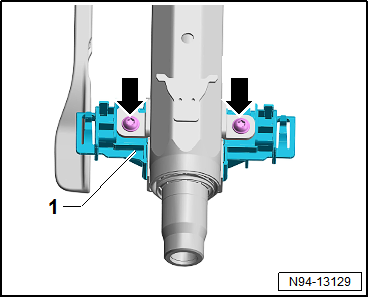

- Schrauben -Pfeile- herausdrehen.
- Grundträger für Lenkstockkombinationsschalter -1- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
Anzugsdrehmomente
