VW Passat Reparaturanleitung: Automatische Leuchtweitenregelung

Montageübersicht - Automatische Leuchtweitenregelung

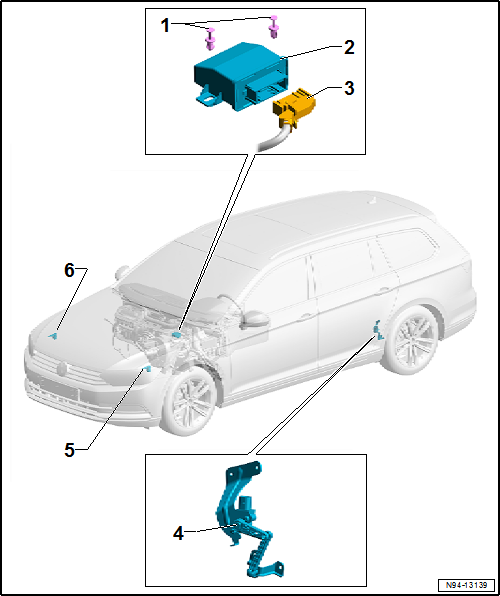

Montageübersicht - Automatische Leuchtweitenregelung, Linkslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Spreizclip
   • 2 Stück
2. Steuergerät
   • auf dem Lagerbock Bremspedal
   • aus- und einbauen

Ausstattungsvariante ohne Kurvenlicht:

• Steuergerät für Leuchtweitenregelung -J431-

Ausstattungsvariante mit Kurvenlicht:

• Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-

3. Elektrische Steckverbindung
4. Geber für Fahrzeugniveau hinten links -G76-
   • Einbauort: am Achslenker hinten
   • Montageübersicht → Fahrwerk, Achsen, Lenkung.
5. Stellmotor links für Leuchtweitenregelung -V48-
   • aus- und einbauen
6. Stellmotor rechts für Leuchtweitenregelung -V49-
   • aus- und einbauen

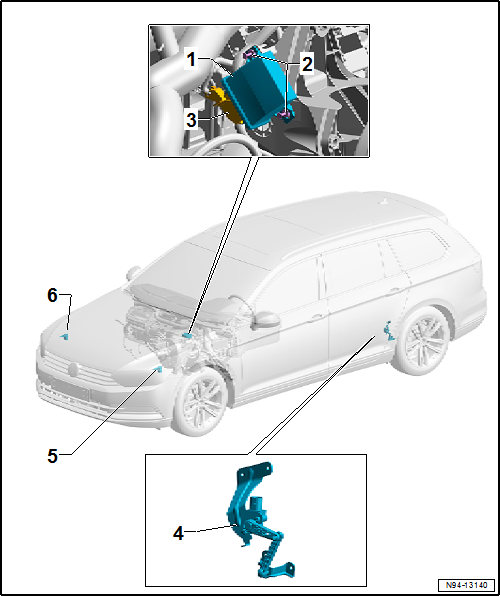

Montageübersicht - Automatische Leuchtweitenregelung, Rechtslenker

Hinweis

Dargestellt sind die Einbauorte für den Variant. Die Einbauorte für die Limousine sind sinngemäß angeordnet.

1. Steuergerät
   • aus- und einbauen

Ausstattungsvariante ohne Kurvenlicht:

• Steuergerät für Leuchtweitenregelung -J431-

Ausstattungsvariante mit Kurvenlicht:

• Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-

2. Spreizclip
   • 2 Stück
3. Elektrische Steckverbindung
4. Geber für Fahrzeugniveau hinten links -G76-
   • Einbauort: am Achslenker hinten
   • Montageübersicht → Fahrwerk, Achsen, Lenkung
5. Geber für Fahrzeugniveau vorn links -G78-
   • Einbauort: am Achslenker vorn
   • für Ausstattungsvariante: Gasentladungsscheinwerfer mit Kurvenlicht
   • Montageübersicht → Fahrwerk, Achsen, Lenkung
6. Stellmotor links für Leuchtweitenregelung -V48-
   • aus- und einbauen
7. Stellmotor rechts für Leuchtweitenregelung -V49-
   • aus- und einbauen

Steuergerät für Leuchtweitenregelung -J431-/Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- aus- und einbauen

Steuergerät für Leuchtweitenregelung -J431-/Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- aus- und einbauen, Linkslenker

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Lenksäule ausbauen → Fahrwerk, Achsen, Lenkung.

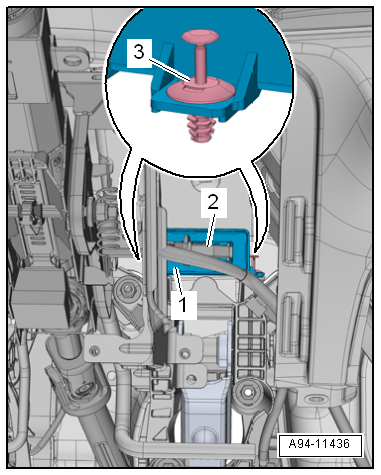

- Durch die Öffnung in der Schaltafel Spreizclip -3- auf dem Lagerbock Bremspedal entriegeln und herausziehen.

- Steuergerät für Leuchtweitenregelung -1- nach hinten herausnehmen.

- Elektrische Steckverbindung -2- trennen.

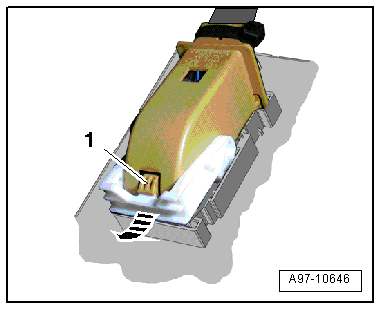

- Dazu Sicherungsraste -1- drücken, Haltebügel in -Pfeilrichtung- schwenken und Stecker abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

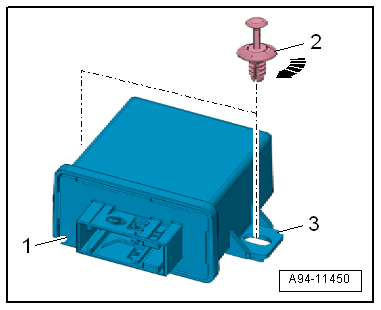

- Spreizclip -2- in die Öffnung -3- am Steuergerät -1- hineinschieben.

- Spreizclip durch Drehen um 90º verriegeln -Pfeil-.

Steuergerät für Leuchtweitenregelung -J431-/Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745- aus- und einbauen, Rechtslenker

Hinweis

Wenn das Steuergerät ersetzt wird, in der Betriebsart Geführte Fehlersuche oder Geführte Funktionen die Funktion Ersetzen des jeweiligen Steuergeräts anwählen → Fahrzeugdiagnosetester.

Ausbauen

- Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

- Knieairbag ausbauen → Karosserie-Montagearbeiten Innen.

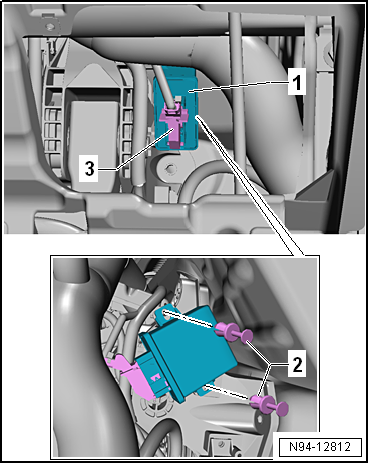

- Spreizclip -2- entriegeln und herausziehen.

- Steuergerät für Leuchtweitenregelung -1- nach unten herausnehmen.

- Elektrische Steckverbindung -3- trennen.

- Dazu Sicherungsraste -1- drücken, Haltebügel in -Pfeilrichtung- schwenken und Stecker abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Spreizclip -2- in die Öffnung -3- am Steuergerät -1- hineinschieben.

- Spreizclip durch Drehen um 90º verriegeln -Pfeil-.
