VW Passat Reparaturanleitung: Rear Seat Entertainment System (RSE)

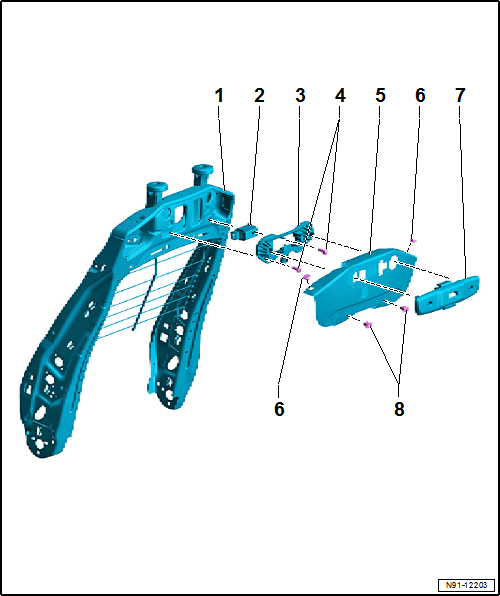

Montageübersicht - Aufnahme und Halter für Rear Seat Entertainment

1. Lehnenrahmen
2. Elektrische Steckverbindung
   • in Halter eingeclipst
3. Halter
   • aus- und einbauen
4. Schraube
   • 2 Stück
   • 4 Nm
5. Schutzfolie
   • mit Clips -6- und -8- an Lehnenrahmen befestigt
6. Clip
   • 2 Stück
7. Aufnahme
   • kann nicht zerstörungsfrei ausgebaut werden
   • aus- und einbauen
8. Clip
   • 2 Stück

Aufnahme für Rear Seat Entertainment aus- und einbauen

Hinweis

Die Aufnahme für Rear Seat Entertainment kann nicht zerstörungsfrei ausgebaut werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Bohrmaschine
• Schutzbrille
• Bohrer Ø 13 mm

Ausbauen

ACHTUNG!

Verletzungsgefahr der Augen.

Schutzbrille tragen!

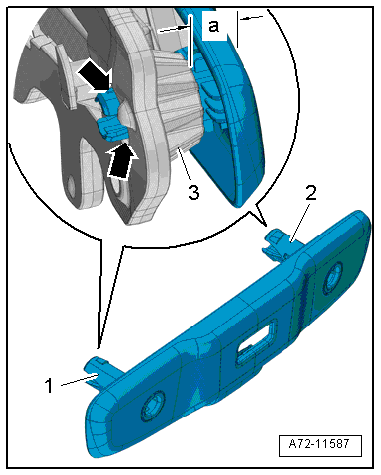

- Führungen -1- und -2- für die Aufnahme mit einem Bohrer Ø 13 mm ausbohren.

Vorsicht!

Zerstörungsgefahr des Lehnenbezugs und des Lehnenpolsters.

• Die Führungen werden nur durch die Rastnasen -Pfeile- im Halter am Lehnenrahmen gehalten.
• Zum Ausbau nur bis zum Halter -3- Maß -a- ausbohren.

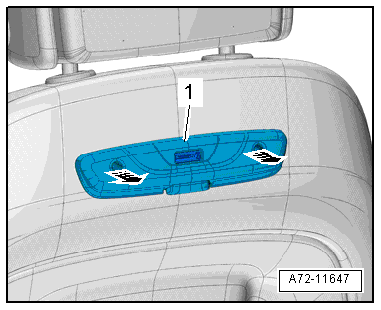

- Aufnahmen -1- für Rear Seat Entertainment aus dem Halter am Lehnenrahmen ziehen -Pfeile-.

Hinweis

Bohrspäne entfernen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten.

- Aufnahmen für Rear Seat Entertainment bis zum hörbaren Verrasten andrücken.

Halter für Rear Seat Entertainment aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

- Aufnahme für Rear Seat Entertainment ausbauen

- Bezug und Polster für Sitzlehne ausbauen → Karosserie-Montagearbeiten Innen;

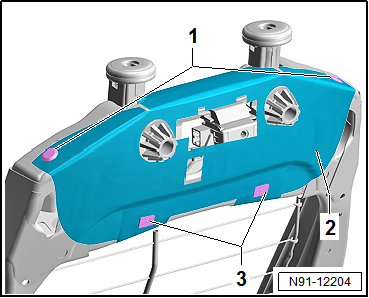

- Clips -1- und -3- ausbauen.

- Schutzfolie -2- vom Lehnenrahmen abnehmen.

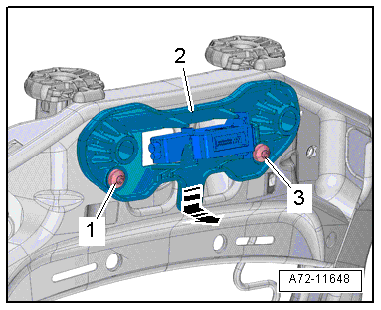

- Schrauben -1- und -3- herausdrehen.

- Halter -2- am Lehnenrahmen aushängen -Pfeil-.

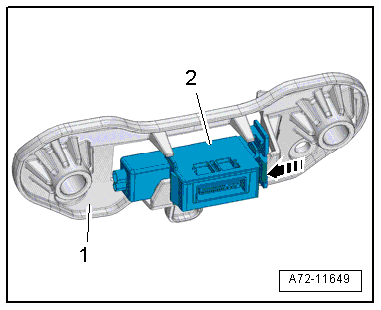

- Verrastung an der elektrischen Steckverbindung -2- entriegeln -Pfeil-.

- Elektrische Steckverbindung -2- am Halter -1- aushängen und Halter für Rear Seat Entertainment -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

• "Montageübersicht - Aufnahme und Halter für Rear Seat Entertainment"
