Folgende Schlauchkupplungsarten werden zum Anschluss der Schläuche an Pumpen und Spritzdüsen bzw. als Trennstellen verwendet:
Front- und Heckscheibenwaschanlage

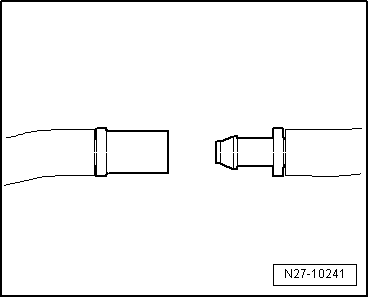

- Zum Lösen des Anschlusses beide Kupplungsteile auseinanderziehen (keine Sicherung).
- Zum Befestigen des Anschlusses beide Kupplungsteile fest zusammendrücken, bis diese hör- und fühlbar verrasten.

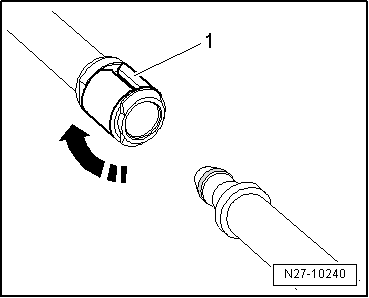

- Zum Lösen des Anschlusses den Sicherungsring -1- um 90º verdrehen -Pfeil- und den Schlauchanschluss abziehen.
- Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsring -1- verdrehen -Pfeil-, bis dieser verrastet.

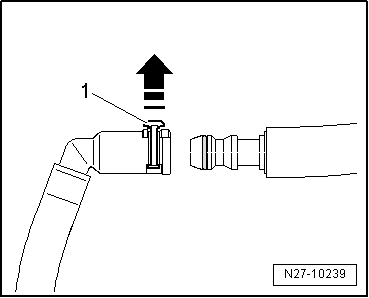

- Zum Lösen des Anschlusses den Sicherungsclip -1- ca. 1 mm hochziehen -Pfeil- und den Schlauchanschluss abziehen.
- Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.
- Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.

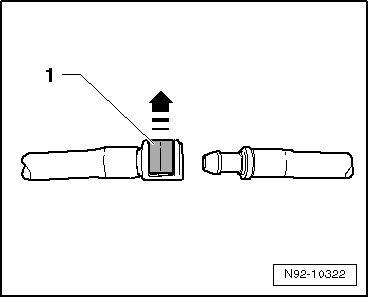

- Zum Lösen des Anschlusses den Sicherungsclip -1- hochziehen -Pfeil- und den Schlauchanschluss abziehen.
- Zum Befestigen des Anschlusses den Schlauchanschluss aufstecken und den Sicherungsclip -1- eindrücken, bis dieser verrastet.
Scheinwerferreinigungsanlage

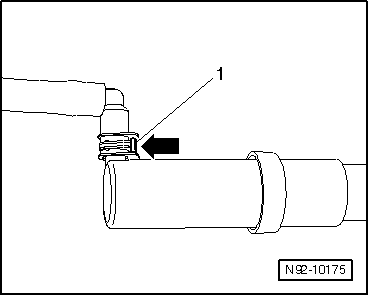

- Zum Lösen des Anschlusses den Sicherungsclip -1- drücken -Pfeil- und den Schlauchanschluss abziehen.
- Zum Befestigen des Anschlusses den Sicherungsclip gedrückt halten -Pfeil- und den Schlauchanschluss aufstecken. Prüfen Sie das sichere Verrasten des Sicherungsclips durch einen Abziehversuch ohne den Clip zu drücken.
