VW Passat Reparaturanleitung: Schlauchreparatur

Für die Reparatur von Schläuchen der Waschanlagen wurde ein Reparaturkonzept entwickelt. Als Ersatzteile werden verschiedene Anschlussstücke, spezielle EPDM-Schläuche (Ethylene Propylene Diene Monomer) sowie Schrumpfschlauch angeboten.

Allgemeine Beschreibung

  • Die Ersatzteile sind im Elektronischen Teilekatalog (ETKA) zu finden.
  • Die Ersatzteile sind sowohl für die Reparatur von Glattrohr als auch für die Reparatur von Wellrohr erhältlich.

Reparaturlösung für Glattrohr

Repariert werden können Glattrohre mit Durchmesser 5x1 mm oder 6x1 mm mit EPDM-Schlauch.

- Schneiden Sie die schadhafte Stelle gerade aus dem zu reparierenden Glattrohr heraus.

- Wählen Sie den passenden EPDM-Schlauch -2- und Kabelbinder nach dem Elektronischen Teilekatalog (ETKA) aus.

- Längen Sie den EPDM-Schlauch -2- so ab, dass Sie die Glattrohrenden -1- und -3- jeweils circa 10 mm in den EPDM-Schlauch -2- einschieben können.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

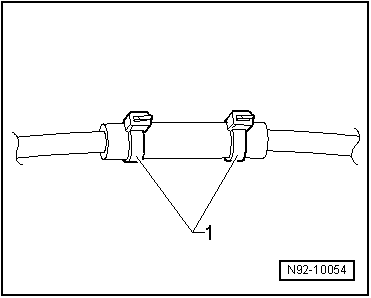

- Sichern Sie die Reparaturstelle mit Kabelbindern -1-.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

Reparaturlösung für Wellrohr

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

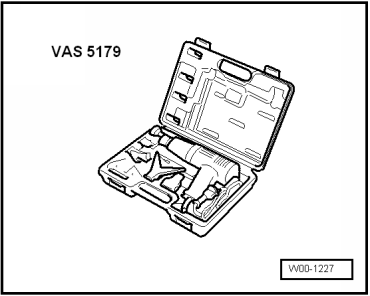

  • Heißluftgebläse -VAS 5179- oder
  • Heißluftgebläse -V.A.G 1416/- oder
  • Heißluftgebläse -VAS 1978/14-

Hinweis

  • Die Reparaturstelle darf nicht auf Zug oder Biegung belastet werden.
  • Sollte die Schadstelle länger als 20 mm sein, müssen Sie ein neues Stück Wellrohr einsetzen und den nachfolgend beschriebenen Arbeitsablauf zweimal durchführen.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

- Schneiden Sie die schadhafte Stelle gerade aus dem zu reparierenden Wellrohr heraus.

- Wählen Sie die passenden Anschlussstücke -2- und -3- sowie passenden Schrumpfschlauch nach dem Elektronischen Teilekatalog (ETKA) aus.

- Erwärmen Sie das Ende des Wellrohrs -1-.

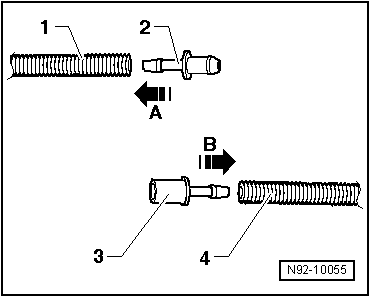

- Drücken Sie das Anschlussstück -2- in das Wellrohr -2- hinein -Pfeil A-.

- Erwärmen Sie das Ende des Wellrohrs -4-.

- Drücken Sie das Anschlussstück -3- in das Wellrohr -4- hinein -Pfeil B-.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

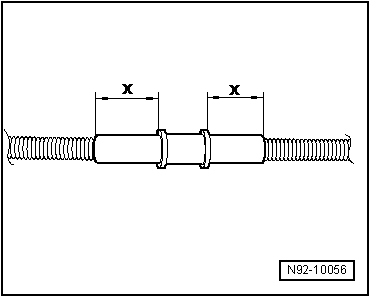

- Längen Sie den Schrumpfschlauch so ab, dass das Wellrohr an beiden Seiten mindestens 20 mm -Maß x- durch den Schrumpfschlauch überdeckt wird.

- Schieben Sie den Schrumpfschlauch über das Wellrohr, verkuppeln Sie die Anschlussstücke und sichern Sie die Reparaturstelle mit dem Schrumpfschlauch.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

Unterscheidungsmerkmale gelenkfreier Wischerblätter

Unterscheidungsmerkmale der Firmen Bosch und Federal Mogul.

Beim Ersetzen der Wischergummis ist auf die Herstellerfirma zu achten. Es muss beim Ersetzen der Wischerblätter derselbe Hersteller verwendet werden.

Die Wischerblätter können anhand der Befestigung für den Wischerarm identifiziert werden.

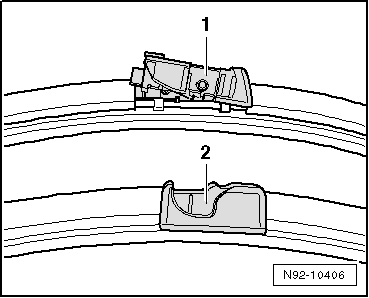

Wischerblätter der Firma Bosch -1 und 2-:

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

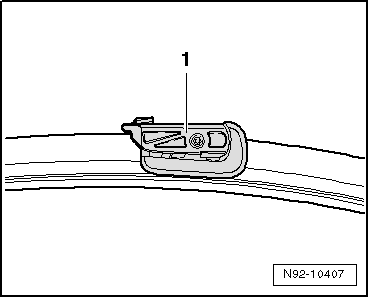

Wischerblatt der Firma Federal Mogul -1-:

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

    Schlauchkupplungen der Waschwasserleitungen
    Folgende Schlauchkupplungsarten werden zum Anschluss der Schläuche an Pumpen und Spritzdüsen bzw. als Trennstellen verwendet: Front- und Heckscheibenwaschanlage - Zum Lösen des Anschlusses be ...
