VW Passat Reparaturanleitung: Fahrzeugdiagnose-, Mess- und Informationssysteme

VW Passat Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Leitungen / Fahrzeugdiagnose-, Mess- und Informationssysteme

ACHTUNG!

  • Bei Prüf- oder Messfahrten mit einem Fahrzeugdiagnose Informationssystem besteht das Risiko von schweren bis tödlichen Verletzungen!
  • Wird das Fahrzeugdiagnose Informationssystem während einer Prüf- oder Messfahrt im Aktionsbereich eines Airbags deponiert, besteht im Falle einer Airbag-Auslösung das Risiko von schweren bis tödlichen Verletzungen!
  • Nehmen Sie bei Prüf- oder Messfahrten eine Person mit, die auf einem Rücksitz sitzend das Fahrzeugdiagnose Informationssystem bedient.

Hinweis

  • Alle beschriebenen Arbeitsanweisungen, wie z. B. Anpassungen, Codierungen, usw., sind mit dem Fahrzeugdiagnosetester durchführbar.
  • Alle Arbeitsanweisungen sind in den Betriebsarten "Geführte Fehlersuche" und "Geführte Funktionen" erreichbar.
  • Zusätzliche Informationen:
    • → Nr.202
    • → Nr.256
    • → Nr.294

- Fahrzeugdiagnosetester anschließen.

Fahrzeugdiagnosetester anschließen

Hinweis

Beachten Sie die aktuellen Bedienhinweise zum Fahrzeugdiagnosetester, welche nach Auswahl der Tasten "Administration" und "Bedienungshandbuch" angezeigt werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

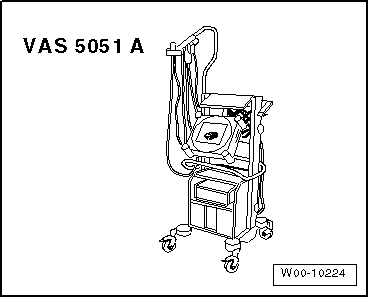

  • Fahrzeugdiagnosetester

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

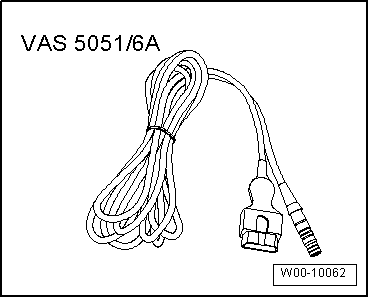

  • Diagnoseleitung -VAS 5051/6A- (5 m)
  • Diagnoseleitung -VAS 5051/5A- (3 m)

Hinweis

Zur Diagnose sind nur die oben aufgeführten Diagnoseleitungen zu verwenden, da nur diese mit CAN-Leitungen ausgestattet sind und eine CAN-Diagnose bzw. CAN-Kommunikation zulassen.

Fahrzeugdiagnosetester anschließen:

- Ziehen Sie die Handbremse an.

- Bei Fahrzeugen mit Automatikgetriebe bringen Sie den Wählhebel in die Stellung "P" oder "N".

- Bei Fahrzeugen mit Schaltgetriebe bringen Sie den Schalthebel in die Leerlaufstellung.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

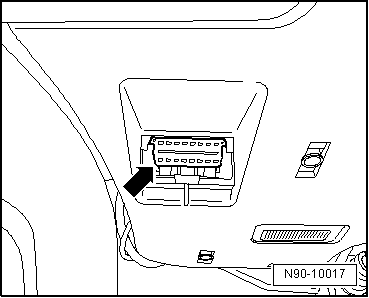

- Schließen Sie den Fahrzeugdiagnosetester bei ausgeschalteter Zündung mit der Diagnoseleitung -VAS 5051/6A- am Diagnoseanschluss -Pfeil- des Fahrzeuges an.

- Schalten Sie die Zündung ein.

- Schalten Sie alle elektrischen Verbraucher aus.

Hinweis

Der Anschluss aller anderen und folgenden Fahrzeugdiagnose-, Mess- u. Informationssysteme bzw. Fahrzeugdiagnose- u. Serviceinformationssysteme erfolgt sinngemäß in der vorhergehend beschriebenen Reihenfolge.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

Fahrzeugdiagnosetester anschließen Golf Mj. 1998 - 2003

- Ziehen Sie die Handbremse an.

- Bei Fahrzeugen mit Automatikgetriebe bringen Sie den Wählhebel in die Stellung "P" oder "N".

- Bei Fahrzeugen mit Schaltgetriebe bringen Sie den Schalthebel in die Leerlaufstellung.

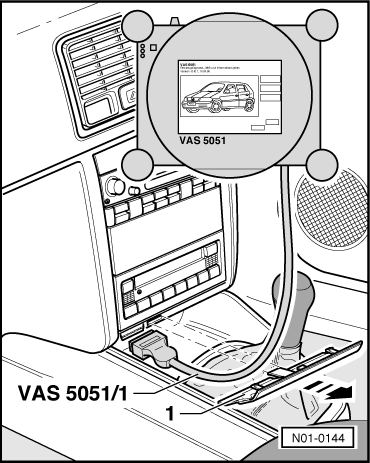

- Ziehen Sie die Verkleidung -1- in Pfeilrichtung heraus.

- Schließen Sie den Fahrzeugdiagnosetester bei ausgeschalteter Zündung mit der Diagnoseleitung am Diagnoseanschluss -Pfeil- des Fahrzeuges an.

- Schalten Sie die Zündung ein.

- Schalten Sie alle elektrischen Verbraucher aus.

Hinweis

Der Anschluss aller anderen und folgenden Fahrzeugdiagnose-, Mess- u. Informationssysteme bzw. Fahrzeugdiagnose- u. Serviceinformationssysteme erfolgt sinngemäß in der vorhergehend beschriebenen Reihenfolge.

Volkswagen Passat. Elektrische Anlage Allgemeine Informationen

    Leitungen
    ...

    Leitungsstrang-und Steckerreparatur
