VW Passat Reparaturanleitung: Kennzeichnung
Kennzeichnung Heiz- und Klimagerät
Kennzeichnung Heiz- und Klimagerät, Hersteller Valeo
Hersteller des Heiz- und Klimageräts ermitteln
- Verkleidung Mittelkonsole Fußraum links ausbauen → Karosserie-Montagearbeiten Innen;

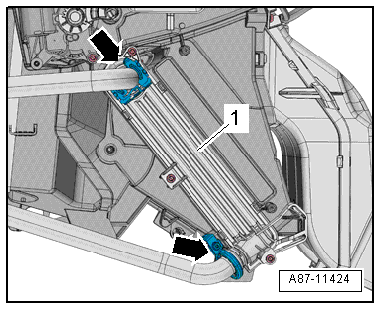

Wenn die Kühlmittelrohre wie im Bild verlaufen, ist ein Heiz- und Klimagerät des Herstellers Valeo verbaut.
Hinweis
- Ein Mischverbau von Bauteilen unterschiedlicher Hersteller ist nicht zulässig.
- Bauteile beim Ersetzen richtig zuordnen → Elektronischer Teilekatalog.
Hersteller des Heiz- und Klimageräts ermitteln
- Verkleidung Mittelkonsole Fußraum links ausbauen → Karosserie-Montagearbeiten Innen;

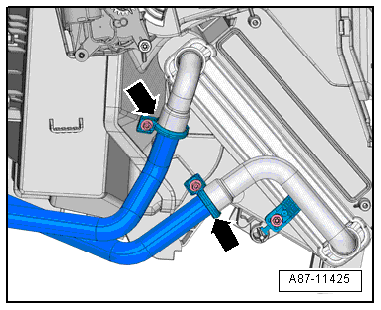

Wenn die Kühlmittelrohre wie im Bild verlaufen, ist ein Heiz- und Klimagerät des Herstellers Denso verbaut.
Hinweis
- Ein Mischverbau von Bauteilen unterschiedlicher Hersteller ist nicht zulässig.
- Bauteile beim Ersetzen richtig zuordnen → Elektronischer Teilekatalog.
Sicherheitshinweise
Sicherheitsmaßnahmen
bei Arbeiten an Klimaanlagen
Erfrierungsgefahr
durch Kältemittel
Bei
Arbeiten an der Klimaanlage kann Kältemittel unter Druck ausströmen.
Erfrierungen der Haut und ander ...
Allgemeine Hinweise
Hinweise
zu Gerüchen in klimatisierten Fahrzeugen
Wenn vom Verdampfer unangenehme Gerüche auftreten, Verdampfer reinigen.
Zum Reinigen des Verdampfers hat Volkswagen das
Ultraschall-Klimaanlag ...
Mehr sehen:
VW Passat Reparaturanleitung > Drücke prüfen bei
Fahrzeugen: Mit
Expansionsventil und Flüssigkeitsbehälter prüfen (mit innen geregeltem Klimakompressor)
Hinweis
Klimaservice-Station anschließen.
Prüfvoraussetzungen beachten.
- Motordrehzahl auf 2000 U/min bringen.
- Manometerbatterie beobachten.
Hinweis
Die
Schaltdrücke und die Ausführung der Schalter am Kältemittelkreislauf sind
fahrzeugspezifisch.
Die
Drücke sind an den S ...
