VW Passat Reparaturanleitung: Aufbau des Kältemittelkreislaufes

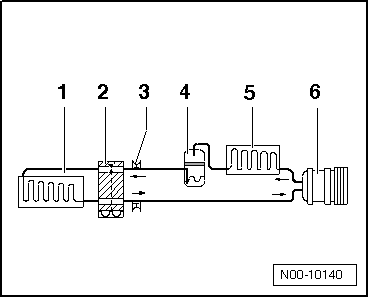

Kältemittelkreislauf mit Expansionsventil und einem Verdampfer

  1. Verdampfer
  2. Expansionsventil
  3. Ventil zum Absaugen, füllen und messen
  4. Flüssigkeitsbehälter mit Trocknerbeutel / Trocknerpatrone
  5. Kondensator
  6. Klimakompressor

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

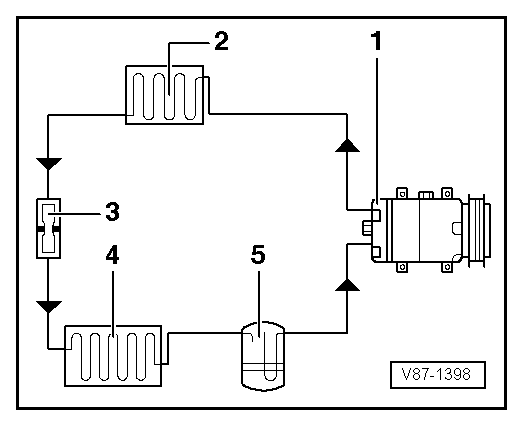

Kältemittelkreislauf mit Drossel und Auffangbehälter

  1. Klimakompressor
  2. Kondensator
  3. Drossel
  4. Verdampfer
  5. Auffangbehälter mit Trocknerbeutel

Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

Volkswagen Passat. Klimaanlage mit Kältemittel R134a

    Bauteile des Kältemittelkreislaufes
    Vorsicht! Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen. Es dürfen nur vom Hersteller frei gegeb ...

    Absaug- und Füllventile für Schnellkupplungen der Klima-Service-Station am Kältemittelkreislauf
    Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Drehmomentschlüssel -V.A.G 1783- (2 ... 10 Nm) mit "Einsteckknarre 1/4" -VAS 6234- ACHTUNG! Es besteht Gefahr durch V ...
