VW Passat Reparaturanleitung: Weitere Bauteile zur Steuerung und Regelung

Temperaturfühler für Außentemperatur -G17- aus- und einbauen

Hinweis

Der Temperaturfühler für Außentemperatur -G17- wird zur Berechnung der Außentemperatur und als Einschaltbedingung der Stand-/Zusatzheizung benötigt.

- Temperaturfühler für Außentemperatur -G17- aus- und einbauen → Heizung, Klimaanlage.

- Temperaturfühler für Außentemperatur -G17- prüfen → Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche".

Funkempfänger für Zusatzwasserheizung -R149- aus- und einbauen

Funkempfänger für Zusatzwasserheizung -R149- aus- und einbauen, Passat Limousine

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

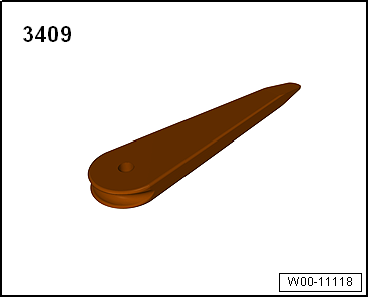

  • Demontagekeil -3409-

Hinweis

Wird der Funkempfänger für Zusatzwasserheizung -R149- ersetzt, muss der Funkempfänger für Zusatzwasserheizung -R149- an die Stand-/Zusatzheizung mit dem → Fahrzeugdiagnosetester in der "Geführten Fehlersuche" angepasst werden.

Ausbauen

- Rechte Kofferraumverkleidung ausbauen → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Standheizung, Zusatzheizung

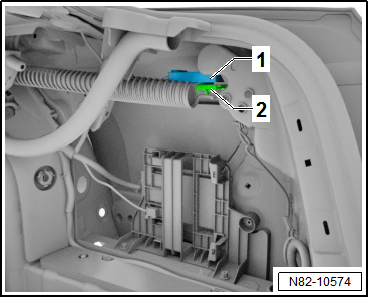

- Sicherung vom Halter -2- mit Demontagekeil -3409- nach unten drücken.

- Funkempfänger für Zusatzwasserheizung -R149--1- vom Halter -2- abziehen.

- Steckverbindungen -1- und -2- vom Funkempfänger für Zusatzwasserheizung -R149--3- trennen.

Einbauen

- Steckverbindungen am Funkempfänger für Zusatzwasserheizung -R149- aufstecken.

- Funkempfänger für Zusatzwasserheizung -R149- auf den Halter schieben und verrasten.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Wird der Funkempfänger für Zusatzwasserheizung -R149- ersetzt, muss der Funkempfänger für Zusatzwasserheizung -R149- an die Stand-/Zusatzheizung mit dem → Fahrzeugdiagnosetester in der "Geführten Fehlersuche" angepasst werden.

Anzugsdrehmoment

  • Montageübersicht - Kofferraum-Seitenverkleidung → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Standheizung, Zusatzheizung

Funkempfänger für Zusatzwasserheizung -R149- aus- und einbauen, Passat Variant

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-

Hinweis

Wird der Funkempfänger für Zusatzwasserheizung -R149- ersetzt, muss der Funkempfänger für Zusatzwasserheizung -R149- an die Stand-/Zusatzheizung mit dem → Fahrzeugdiagnosetester in der "Geführten Fehlersuche" angepasst werden.

Ausbauen

- Rechte Kofferraumverkleidung ausbauen → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Standheizung, Zusatzheizung

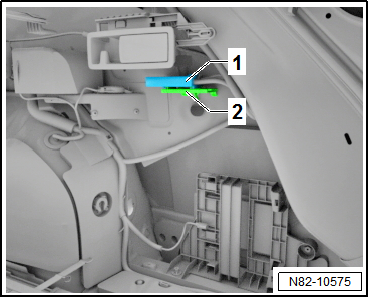

- Sicherung vom Halter -2- mit Demontagekeil -3409- nach unten drücken.

- Funkempfänger für Zusatzwasserheizung -R149--1- vom Halter -2- abziehen.

- Steckverbindungen -1- und -2- vom Funkempfänger für Zusatzwasserheizung -R149--3- trennen.

Einbauen

- Steckverbindungen am Funkempfänger für Zusatzwasserheizung -R149- aufstecken.

- Funkempfänger für Zusatzwasserheizung -R149- auf den Halter schieben und verrasten.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Wird der Funkempfänger für Zusatzwasserheizung -R149- ersetzt, muss der Funkempfänger für Zusatzwasserheizung -R149- an die Stand-/Zusatzheizung mit dem → Fahrzeugdiagnosetester in der "Geführten Fehlersuche" angepasst werden.

Anzugsdrehmoment

  • Montageübersicht - Kofferraum-Seitenverkleidung → Karosserie-Montagearbeiten Innen.

Volkswagen Passat. Standheizung, Zusatzheizung

Funktionsbeschreibung der Funkfernbedienung für Stand-/Zusatzheizung

Funktionsbeschreibung der Funkfernbedienung für Stand-/Zusatzheizung, bis KW 22/2015

Hinweis

  • Mit der Funkfernbedienung kann die Stand-/Zusatzheizung bis zu einer Entfernung von einigen 100 Metern (im freien Gelände) ein- und ausgeschaltet werden. In bebauten Gebieten oder aus Gebäuden ist mit einer verringerten Reichweite zu rechnen.
  • Die Funkfernbedienung ist, während die Tasten gedrückt werden, senkrecht zu halten (die Funksignale werden so von der Fahrzeugantenne am besten empfangen und es wird die größte Reichweite des Senders erzielt).
  • Nach dem Abklemmen der Fahrzeugbatterien muss die Funkfernbedienung der Stand-/Zusatzheizung nicht neu angepasst werden.
  • Funktioniert die Vorhandende Funkfernbedienung nicht, Batterie der Funkfernbedienung prüfen.
  • Wird die Funkfernbedienung ersetzt, muss mit dem → Fahrzeugdiagnosetester die Funkfernbedienung angelernt werden.
  • → Fahrzeugdiagnosetester die Geführte Fehlersuche oder Geführte Funktionen und dann die Funktionsprüfung "Telestartsender anlernen" aufrufen.

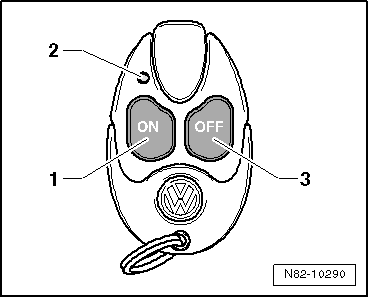

Stand-/Zusatzheizung mit Funkfernbedienung einschalten

- Taste -1- drücken, die Kontrollleuchte -2- muss grün aufleuchten.

Die Laufzeit der Stand-/Zusatzheizung wird beim Einschalten durch die Einstellung in der Multifunktionsanzeige bestimmt.

Stand-/Zusatzheizung mit Funkfernbedienung ausschalten

Volkswagen Passat. Standheizung, Zusatzheizung

- Taste -3- drücken, die Kontrollleuchte -2- muss rot aufleuchten.

Die Stand-/Zusatzheizung geht in den Nachlauf und schaltet sich danach ab.

Batterie der Funkfernbedienung ersetzen

Hinweis

  • Auf die Einbaulage der Batterie achten.
  • Nur Batterie gleicher Bauart mit einer Spannung von 3 Volt einsetzen.
  • Die Zuordnung der Funkfernbedienung zur Stand-/Zusatzheizung bleibt erhalten und muss nicht neu angepasst werden.

Volkswagen Passat. Standheizung, Zusatzheizung

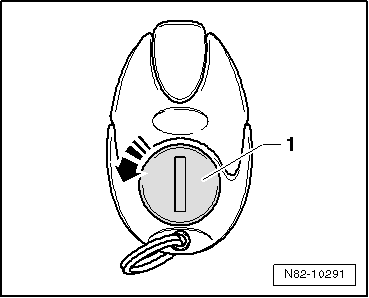

- Abdeckung des Batteriefachs -1- in -Pfeilrichtung- drehen und Batterie herausnehmen.

- Neue Batterien einsetzen und Abdeckung wieder verschließen.

Kontrollleuchte in der Funkfernbedienung

Volkswagen Passat. Standheizung, Zusatzheizung

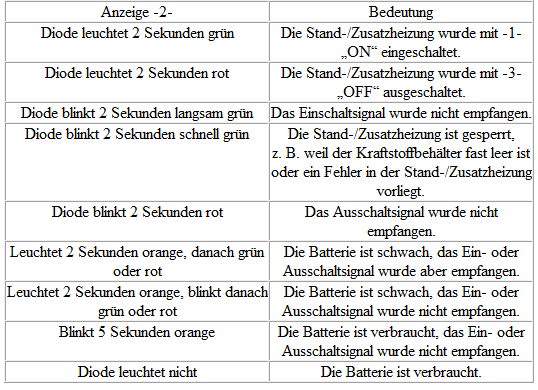

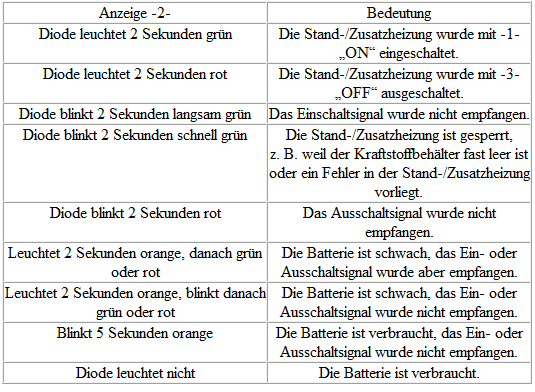

Die Kontrollleuchte in der Funkfernbedienung -2- zeigt nach einem Tastendruck an, ob das Funksignal von der Stand-/Zusatzheizung empfangen wurde und ob die Batterie in der Funkfernbedienung schwach ist.

Volkswagen Passat. Standheizung, Zusatzheizung

Funktionsbeschreibung der Funkfernbedienung für Stand-/Zusatzheizung, ab KW 22/2015

Hinweis

  • Mit der Funkfernbedienung kann die Stand-/Zusatzheizung bis zu einer Entfernung von einigen 100 Metern (im freien Gelände) ein- und ausgeschaltet werden. In bebauten Gebieten oder aus Gebäuden ist mit einer verringerten Reichweite zu rechnen.
  • Die Funkfernbedienung ist, während die Tasten gedrückt werden, senkrecht zu halten (die Funksignale werden so von der Fahrzeugantenne am besten empfangen und es wird die größte Reichweite des Senders erzielt).
  • Nach dem Abklemmen der Fahrzeugbatterien muss die Funkfernbedienung der Stand-/Zusatzheizung nicht neu angepasst werden.
  • Wird die Funkfernbedienung ersetzt, muss mit dem → Fahrzeugdiagnosetester die Funkfernbedienung angelernt werden.
  • → Fahrzeugdiagnosetester die Geführte Fehlersuche oder Geführte Funktionen und dann die Funktionsprüfung "Telestartsender anlernen" aufrufen.

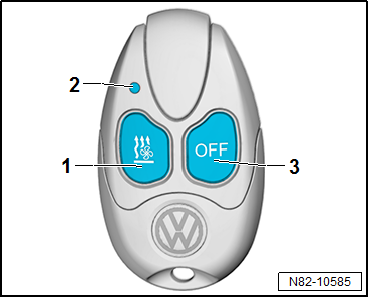

Stand-/Zusatzheizung mit Funkfernbedienung einschalten

- Taste -1- drücken, die Kontrollleuchte -2- muss grün aufleuchten.

Die Laufzeit der Stand-/Zusatzheizung wird beim Einschalten durch die Einstellung in der Multifunktionsanzeige bestimmt.

Stand-/Zusatzheizung mit Funkfernbedienung ausschalten

Volkswagen Passat. Standheizung, Zusatzheizung

- Taste -3- drücken, die Kontrollleuchte -2- muss rot aufleuchten.

Die Stand-/Zusatzheizung geht in den Nachlauf und schaltet sich danach ab.

Batterie der Funkfernbedienung ersetzen

Hinweis

  • Auf die Einbaulage der Batterie achten.
  • Nur Batterie gleicher Bauart mit einer Spannung von 3 Volt einsetzen.
  • Die Zuordnung der Funkfernbedienung zur Stand-/Zusatzheizung bleibt erhalten und muss nicht neu angepasst werden.

Volkswagen Passat. Standheizung, Zusatzheizung

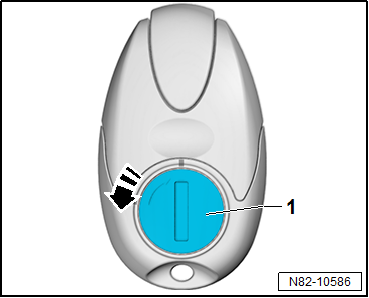

- Abdeckung des Batteriefachs -1- in -Pfeilrichtung- drehen und Batterie herausnehmen.

- Neue Batterien einsetzen und Abdeckung wieder verschließen.

Kontrollleuchte in der Funkfernbedienung

Volkswagen Passat. Standheizung, Zusatzheizung

Die Kontrollleuchte in der Funkfernbedienung -2- zeigt nach einem Tastendruck an, ob das Funksignal von der Stand-/Zusatzheizung empfangen wurde und ob die Batterie in der Funkfernbedienung schwach ist.

Volkswagen Passat. Standheizung, Zusatzheizung

    Regelung der Stand-/Zusatzheizung
    Funktionsbeschreibung Der Start der Stand-/Zusatzheizung erfolgt wahlweise über die Fernbedienung, die Sofortheiztaste oder eine entsprechende Programmierung im Zentralmonitor. Die Zuheizfunktio ...
