VW Passat Reparaturanleitung: Schlossträger

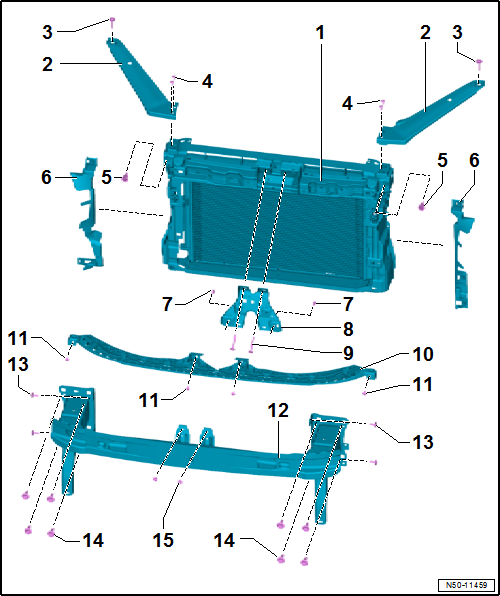

Montageübersicht - Schlossträger

Mehrausstattung Volkswagen R GmbH

Hinweis

Verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Schlossträger mit Anbauteilen
    • aus- und einbauen
    • Servicestellung durchführen und zurücksetzen
  2. Trägerteil
    • links und rechts
  3. Schrauben
    • 1 Stück je Seite
    • 8 Nm
  4. Schrauben
    • 2 Stück je Seite
    • 8 Nm
  5. Schraube
    • 1 Stück je Seite
    • 2 Nm
  6. Luftführung
    • links und rechts
    • verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
  7. Spreizmuttern
  8. Stütze, Schlossträger
  9. Schrauben
    • 2 Stück je Seite
    • 12 Nm
  10. Führungsprofil Mitte
  11. Schrauben
    • 4 Stück
    • 8 Nm
  12. Stoßfängerträger
  13. Schrauben
    • 2 Stück je Seite
    • 8 Nm
  14. Schrauben
    • 4 Stück je Seite
    • 55 Nm
  15. Sechskantmutter
    • 2 Stück
    • 12 Nm

Schlossträger aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

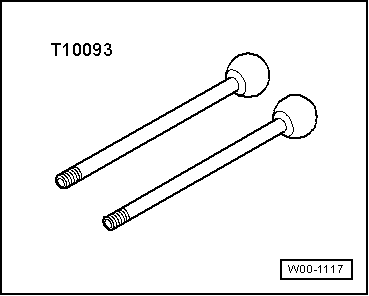

  • Führungsstangen -T10093-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

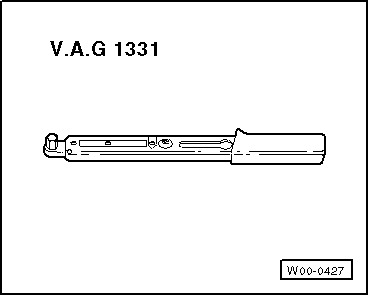

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

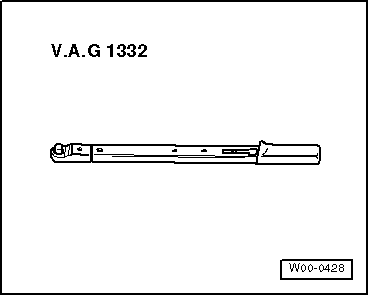

  • Drehmomentschlüssel -V.A.G 1332-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Der Schlossträger ist ein sicherheitsrelevantes Bauteil. Aus diesem Grund darf der Schlossträger nur an den vorgegebenen Stellen in Stand gesetzt werden.
  • Bei Beschädigungen den Schlossträger ersetzen.
  • Bei Fahrzeugen mit Steuergerät für Abstandsregelung -J428- muss beim jedem Aus- und Einbau, bzw. Ersetzen des Schlossträgers das Steuergerät für Abstandsregelung -J428- neu justiert werden.
  • Hinweise und Arbeitsvorgaben für das Steuergerät für Abstandsregelung -J428- ist zu finden unter → Elektrische Anlage.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

- Servicestellung nur mit den Führungsstangen -T10093- durchführen.

- Mit einem zweiten Mechaniker die Führungsstangen -T10093- am linken und rechten Längsträger herausdrehen. Schlossträger mit den Anbauteilen -1- abstellen. Zum Beispiel auf dem Scherenhubtisch -VAS 6131 A-.

- Stoßfängerträger und Trägerteil ausbauen.

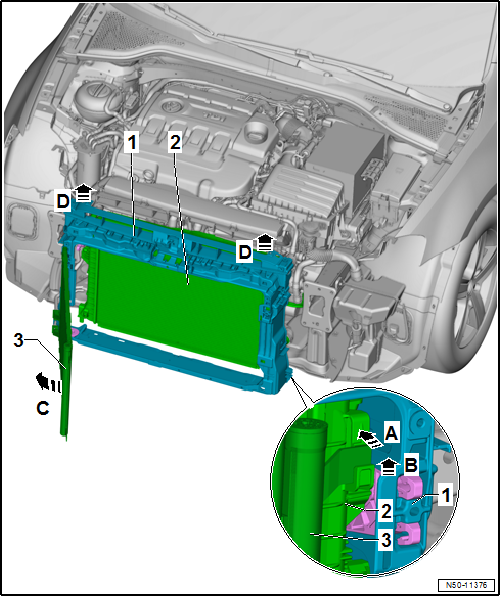

- Kühlermodul aus dem Schlossträger lösen -Pfeil a-, nicht ausbauen.

- Kondensator -3- vom Kühlermodul -2- abheben -Pfeil b- und etwas aus dem Schlossträger schwenken -Pfeil c-, nicht ausbauen.

- Schlossträger -1- zwischen Kühlermodul und Kondensator nach oben -Pfeile d- herausziehen.

Hinweis

Der Kondensator und der Hydraulikölkühler dürfen nicht an den Leitungen aufgehängt werden.

Die Kondensator- und Hydraulikleitungen dürfen nicht geknickt werden.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Schlossträger an den Schraubpunkten immer an den vordersten Positionen der Langlöcher verschrauben. Nur dann kann sich der Schlossträger im Crashfall verschieben.
  • Bei Fahrzeugen mit Steuergerät für Abstandsregelung -J428- muss beim jedem Lösen, Aus- und Einbau, bzw. Ersetzen des Schlossträgers das Steuergerät für Abstandsregelung -J428- neu justiert werden.
  • Hinweise und Arbeitsvorgaben für das Steuergerät für Abstandsregelung -J428- ist zu finden unter → Elektrische Anlage.

Anzugsdrehmomente

  • Schlossträger "Montageübersicht - Schlossträger".

Servicestellung durchführen und zurücksetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Führungsstangen -T10093-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

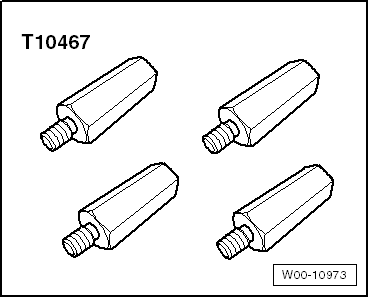

  • Adapter -T10467-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  • Drehmomentschlüssel -V.A.G 1331-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  • Drehmomentschlüssel -V.A.G 1332-

Servicestellung durchführen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Hinweis

  • Der Schlossträger ist ein sicherheitsrelevantes Bauteil. Aus diesem Grund darf der Schlossträger nicht in Stand gesetzt werden.
  • Bei Beschädigungen den Schlossträger ersetzen.
  • Bei Fahrzeugen mit Steuergerät für Abstandsregelung -J428- muss beim jedem Aus- und Einbau, bzw. Ersetzen des Schlossträgers das Steuergerät für Abstandsregelung -J428- neu justiert werden.
  • Hinweise und Arbeitsvorgaben für das Steuergerät für Abstandsregelung -J428- ist zu finden unter → Elektrische Anlage.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Stoßfängerabdeckung vorn ausbauen.

- Scheinwerfer ausbauen → Elektrische Anlage.

- Seilzug am Lagerbock der Klappenbetätigung ausbauen.

- Einfüllstutzen für Waschwasserbehälter am Trägerteil -2- aushängen → Elektrische Anlage.

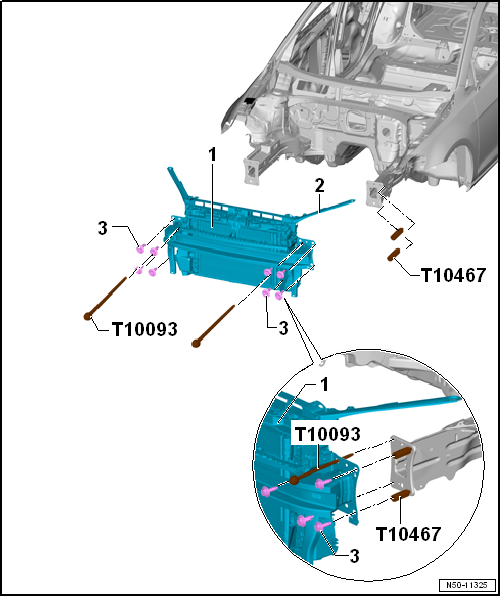

- Jeweils nur eine Schraube -3- an den Längsträgern links und rechts herausdrehen.

- Anstelle dieser Schrauben das Spezialwerkzeug Führungsstangen -T10093- am linken und rechten Längsträger einschrauben.

- Restliche Schrauben -3- an den Längsträgern links und rechts herausdrehen.

- Der Schlossträger mit Anbauteilen -1- kann auf dem Spezialwerkzeug Führungsstange -T 10093- um ca. 10 cm nach vorn gezogen werden. Dabei auf elektrische Leitungen zum Schlossträger achten, gegebenenfalls Steckverbindungen trennen.

- Zur Sicherung das Spezialwerkzeug Adapter -10467- (2 Stück je Seite) links und rechts zwischen Stoßfängerträger und Längsträger einschrauben.

Servicestellung zurücksetzen

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Spezialwerkzeug Adapter -T10467- links und rechts zwischen Stoßfängerträger und Längsträger herausschrauben.

- Schlossträger mit Anbauteilen -1- auf den Führungsstangen -T10093- an die Längsträger schieben.

- Schrauben -3- links und rechts ansetzen.

- Führungsstangen -T10093- links und rechts herausschrauben.

- Schlossträger mit Anbauteilen -1- an den Längsträgern und zwischen den Kotflügeln ausmitteln.

Hinweis

  • Schlossträger an den Schraubpunkten immer an den vordersten Positionen der Langlöcher verschrauben. Nur dann kann sich der Schlossträger im Crashfall verschieben.
  • Bei Fahrzeugen mit Steuergerät für Abstandsregelung -J428- muss beim jedem Lösen, Aus- und Einbau, bzw. Ersetzen des Schlossträgers das Steuergerät für Abstandsregelung -J428- neu justiert werden.
  • Hinweise und Arbeitsvorgaben für das Steuergerät für Abstandsregelung -J428- ist zu finden unter → Elektrische Anlage.

Der weitere Einbau erfolgt sinngemäß in umgekehrter, dabei Folgendes beachten:

Hinweis

  • Darauf achten, dass die Druckschläuche für die Ladeluftkühler wieder richtig eingebaut werden.
  • Die Schläuche und Leitungen dürfen nicht eingeklemmt werden.

- Scheinwerfer einstellen → Elektrische Anlage.

Anzugsdrehmomente

  • Schlossträger "Montageübersicht - Schlossträger".
