VW Passat Reparaturanleitung: Kotflügel

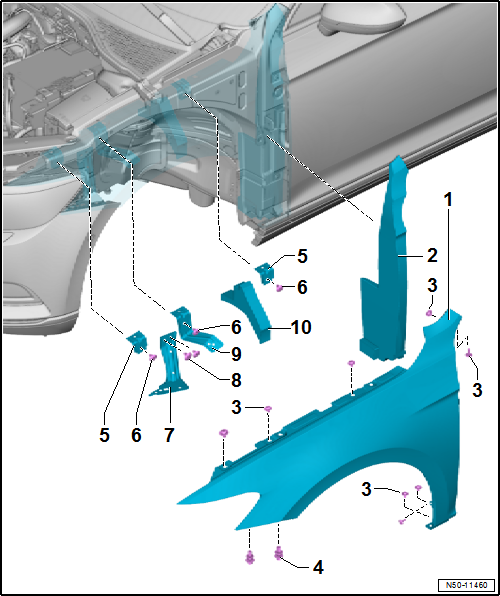

Montageübersicht - Kotflügel

Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite sinngemäß daraus ableiten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

  1. Kotflügel
    • aus- und einbauen
  2. Dämpfung Stegteil
    • Zwischen Kotflügel und A-Säule eingesteckt.
  3. Schraube
    • 7 Stück
    • 6,0 Nm
  4. Doppelschraube
    • 2 Stück Kotflügelstrebe
    • 6,0 Nm
  5. Deformationselement
    • 2 Stück
  6. Schraube
    • Je Deformationselement 2 Stück
    • 6,0 Nm
  7. Kotflügelstrebe
  8. Schraube
    • 2 Stück
    • 6,0 Nm
  9. Deformationselement
    • 1 Stück unterschiedliche Formen möglich
    • 2 Stück
  10. Dämpfung Kotflügel
    • Zwischen Kotflügel und A-Säule oben eingesteckt.

Kotflügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

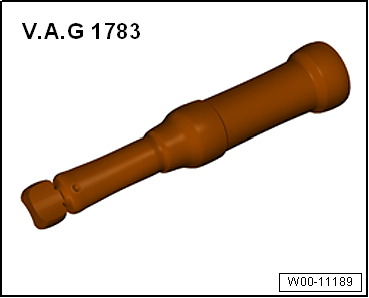

  • Drehmomentschlüssel -V.A.G 1783-

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Ausbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Kotflügel. Der Aus- und Einbau des rechten Kotflügels sinngemäß daraus ableiten.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

- Radhausschale vorn ausbauen.

- Stoßfängerabdeckung vorn ausbauen.

- Scheinwerfer ausbauen → Elektrische Anlage.

- Wasserkastenabdeckung links ausbauen.

- Wasserfangleiste ausbauen.

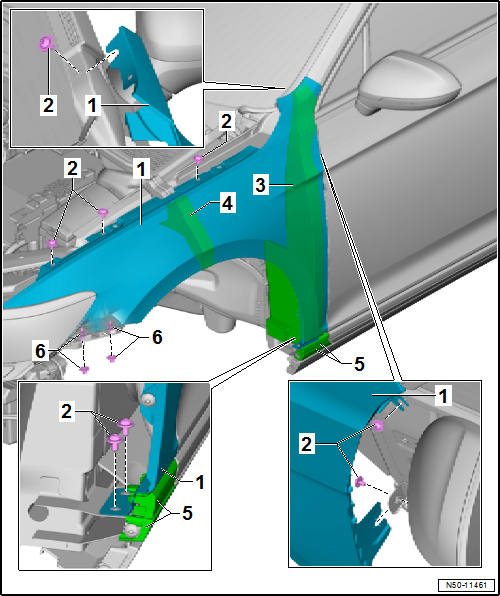

- Zierleiste -5- aus den Verrastungen drücken.

- Sechskantmuter -6- abschrauben und Führungsprofil abnehmen.

- Dämpfungen Kotflügel -3 und 4- herausziehen.

- Doppelschrauben -6- herausdrehen.

- Schrauben -2- herausdrehen.

- Schraube -2- an der Frontscheibe lösen, nicht herausdrehen.

- Kotflügel -1- vorsichtig abnehmen.

Hinweis

Die Zinkzwischenlage -AKL 381 035 50- (soweit vorhanden) wird beim Ausbau beschädigt.

Einbauen

Hinweis

Kotflügel -1- spannungsfrei einbauen.

Volkswagen Passat. Karosserie-Montagearbeiten Außen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Der Kotflügel wird bei gelöster Kotflügelstrebe spannungsfrei ausgerichtet.

- Zwischen Kotflügel und Unterholmen unbedingt die Zinkzwischenlage -AKL 381 035 50- einfügen.

- Auf Parallelität und Spaltmaße achten.

Anzugsdrehmomente

  • Kotflügel "Montageübersicht - Kotflügel"
