Getriebe ausbauen
Getriebe ausbauen, Passat 2015 ►, Passat Variant 2015 ►, Fahrzeuge mit Dieselmotor
Kurzbeschreibung
Das Getriebe wird einzeln nach unten ausgebaut.
"Von oben" wird:
Die Batterie, das Luftfilter und der Anlasser ausgebaut. Motor und Getriebe werden abgefangen, bevor das linke Aggregatelager ausgebaut wird.
"Von unten" wird:
Der -Aggregateträger-, mit der -Pendelstütze- und mit -beiden Achslenkern- zusammen ausgebaut. Das -Lenkgetriebe- bleibt im Fahrzeug.
Beide Gelenkwellen werden vom Getriebe abgeflanscht und bleiben in den Radlagergehäusen eingebaut. Sie werden lediglich zur Seite geschwenkt, verbleiben aber am Fahrzeug.

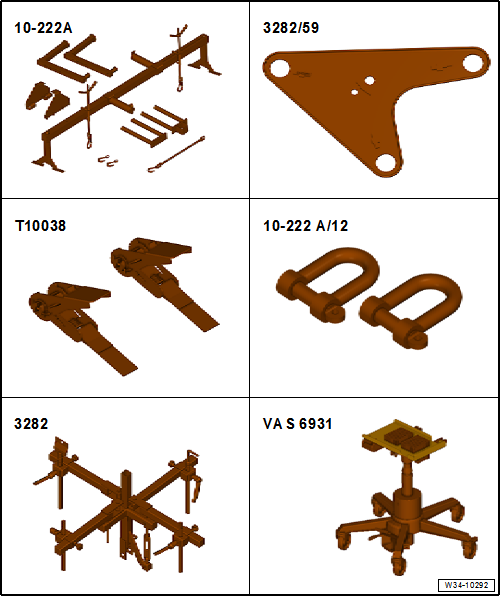

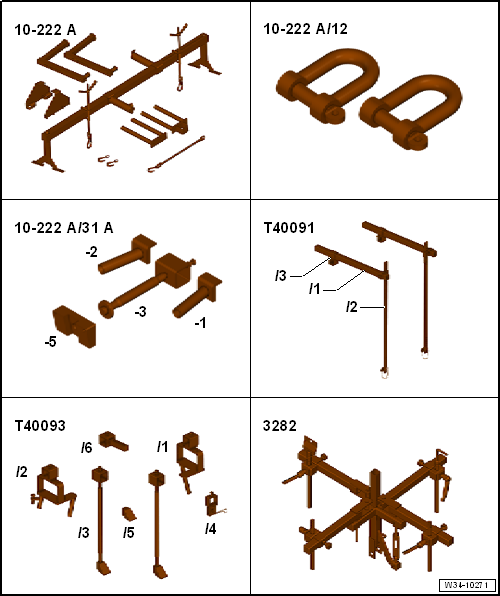

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

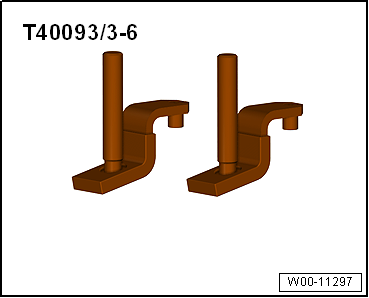

Adapter -T40093/3-6- prüfen und ggf. ändern

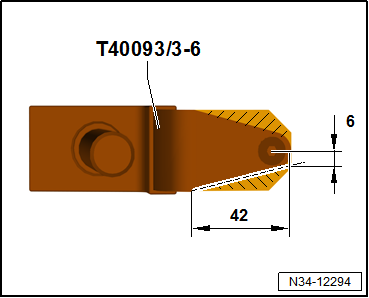

- Ggf. den gekennzeichneten Bereich abtrennen.
- Die vorderen Kanten abrunden.
- Den Adapter gegen Korrosion schützen.
- Den Adapter -T40093/3-6- dann mit -T40093/3-6A- kennzeichnen.
Im späteren Arbeitsablauf wird die Abfangvorrichtung -10-222 A- mit den Adaptern -T40093/3-6A- auf den Längsträger aufgesetzt.
Ausbauen
- Fahrzeug anheben, alle 4 Aufnahmen der Hebebühne in gleicher Höhe.
- Wählhebel in "P" stellen.
- Motorabdeckung ausbauen.
- Luftfiltergehäuse ausbauen.
- Batterie und Batterieträger ausbauen → Elektrische Anlage.

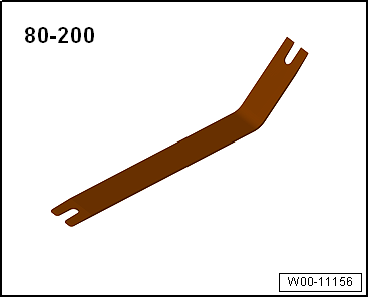

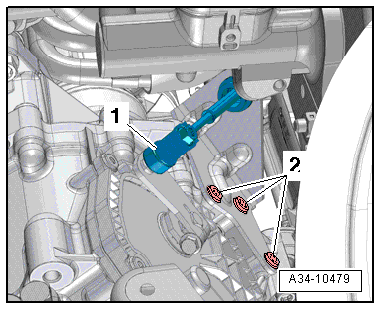

- Wählhebelseilzug -1- mit dem Abdrückhebel -80 - 200- vom Getriebeschalthebel abhebeln.
- Schrauben -2- herausdrehen, Wählhebelseilzug mit Seilzugwiderlager hochbinden.
Vorsicht!
Beschädigungsgefahr des Wählhebelseilzugs.
Wählhebelseilzug nicht biegen oder knicken.
- Anlasser ausbauen → Elektrische Anlage.
Es ist ratsam, zuerst die "untere" Schraube auszubauen.
Vorsicht!
Zerstörungsgefahr von Getriebebauteilen.
Die Steckkontakte im Stecker des Getriebes dürfen auf keinen Fall mit den Händen berührt werden. Durch elektrostatische Entladung können dadurch das Steuergerät und somit die Mechatronik zerstört werden.
- Um sich elektrostatisch zu entladen, mit der Hand (ohne Handschuhe) an Masse fassen.

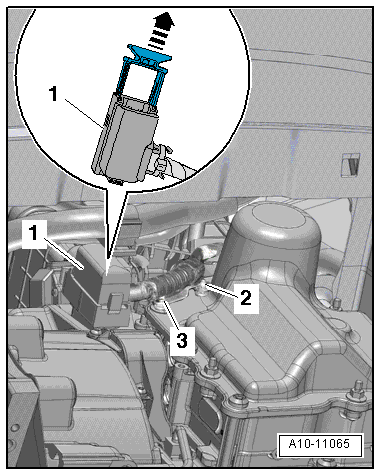

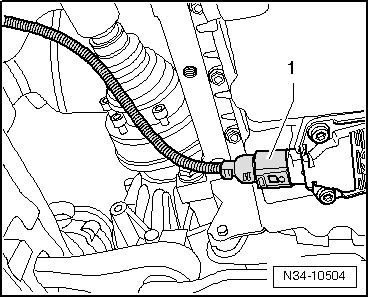

- Elektrische Steckverbindung -1- für Mechatronik für Doppelkupplungsgetriebe -J743- trennen, dazu Verriegelung nach oben ziehen -Pfeil-.

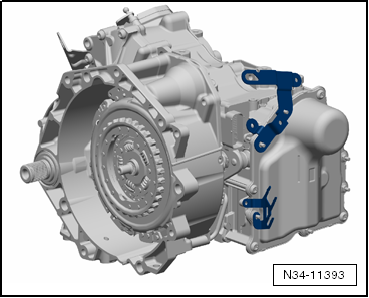

- Muttern -2- und -3- herausdrehen und Halter für elektrische Leitungen abbauen.
- Die Leitungen im Bereich des Getriebedeckels nach oben legen und festbinden.
- Luftführungsrohr ausbauen.

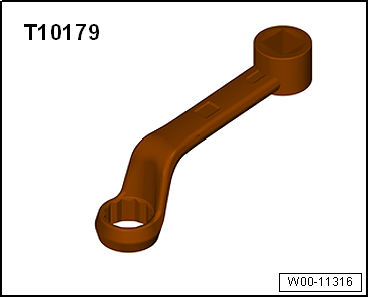

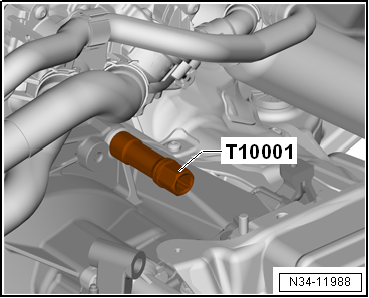

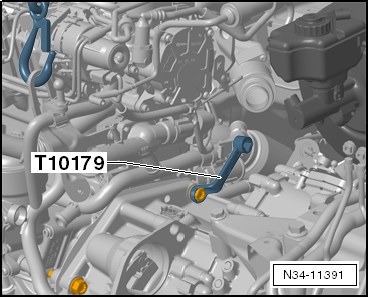

- Obere Verbindungsschrauben Motor an Getriebe mit Einsteckwerkzeug SW 18 -T10179- herausschrauben.
- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.
- Unteren Teil der Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen.
- Falls vorhanden, Stecker -1- vom Geber für Ölstands- und Öltemperaturgeber -G266- abziehen.
- Aggregateträger ohne Lenkgetriebe ausbauen → Fahrwerk, Achsen, Lenkung.

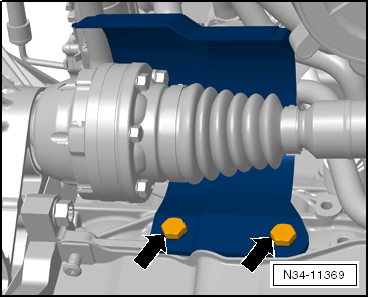

- Beide Gelenkwellen vom Getriebe abschrauben → Fahrwerk, Achsen, Lenkung.

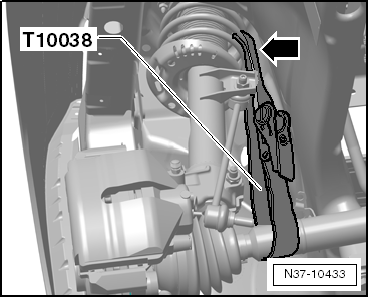

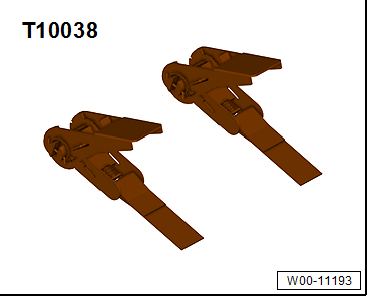

- Gelenkwellen mit Spanngurt -T10038- am Federbein fixieren.
Der Oberflächenschutz der Wellen darf dabei nicht beschädigt werden.
- Scheibenwischerarme ausbauen → Elektrische Anlage.
- Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen.
- Wenn sich im Bereich der Aufnahmeösen des Motors für die Abfangvorrichtung -10-222A- Schlauch- und Kabelverbindungen befinden, müssen diese jetzt abgebaut werden.

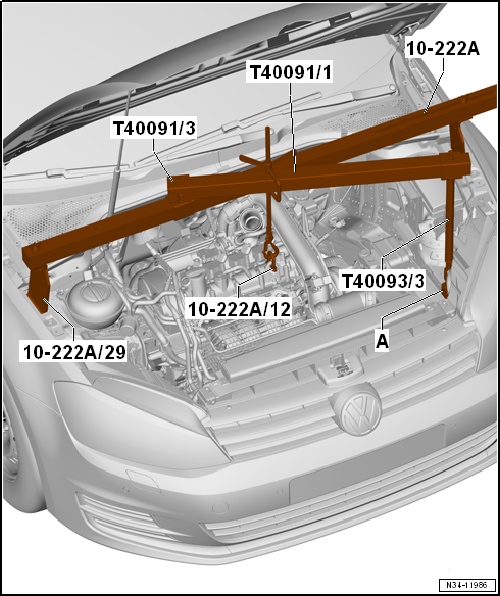

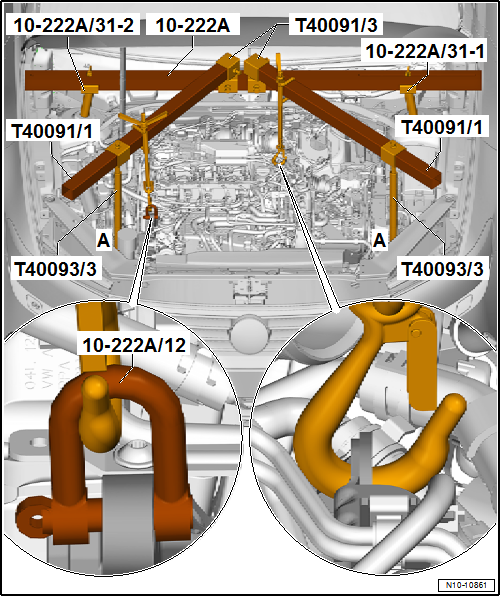

- Abfangvorrichtung -10-222 A- wie folgt montieren:
Benötigt werden:
- Abdeckkappen über den Federbein-Verschraubungen vorn abnehmen.

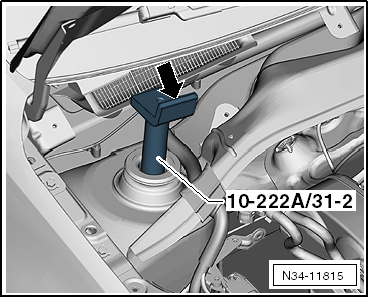

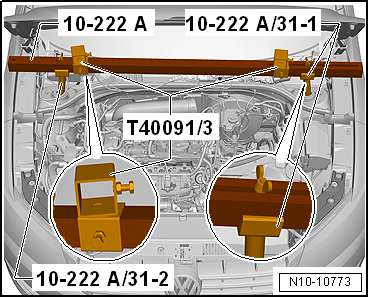

- Adapter -10 - 222 A /31-1- und Adapter -10 - 222 A /31-2--A- auf die Aufnahmen für die Federbeine stellen.
Die Stege -Pfeil- zeigen zum Frontend.
- Verbinder -T40091/3- auf die Abfangvorrichtung -10-222 A- schieben.
- Abfangvorrichtung -10-222 A- auf dem Adapter -10 - 222 A /31-1- und auf dem Adapter -10 - 222 A /31-2- festschrauben.
In Fahrtrichtung rechts:
- Kraftstofffilter abbauen und seitlich ablegen, Leitungssystem nicht öffnen.
- Falls vorhanden, elektrische Leitungen vom vorderen Bereich des Stegs des Längsträgers -Pfeil- abziehen. Leitungssystem nicht trennen.

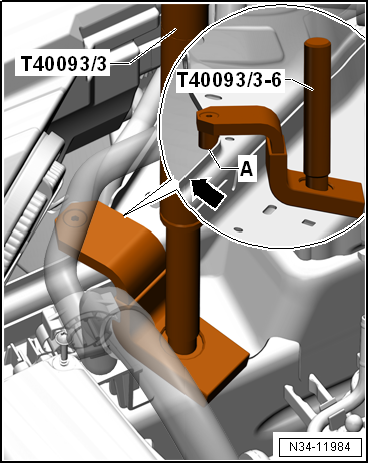

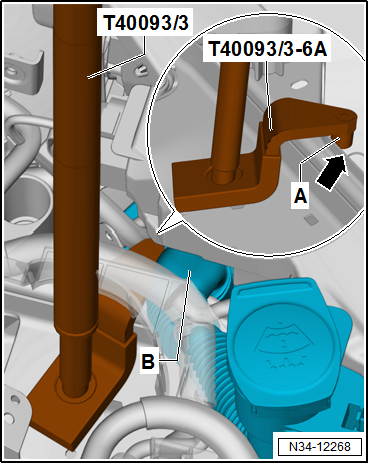

- Den Adapter -T40093/3-6A- auf dem rechten Längsträger platzieren.
- Ggf. Rohrleitung für Klimaanlage im vorderen Bereich vorsichtig ausclipsen. Leitungssystem nicht trennen → Heizung, Klimaanlage.
In Fahrtrichtung links:
- Auf den linken Längsträger den Adapter -T40093/3-6A- direkt hinter dem Einfüllrohr für Waschwasserbehälter platzieren.
- Die Spindel aus dem Motor-Abfangvorrichtung Ergänzungssatz -T40093 /3- aufschrauben und über die Vierkantrohre -T40091/1- mit der Abfangvorrichtung -10-222 A- verbinden und verspannen (⇒ vorherige Abb.).
- In die Aufnahmeösen des Motors dann die Spindeln einhängen.
- Motor/Getriebe-Aggregat und Abfangvorrichtung über die Spindeln leicht vorspannen.

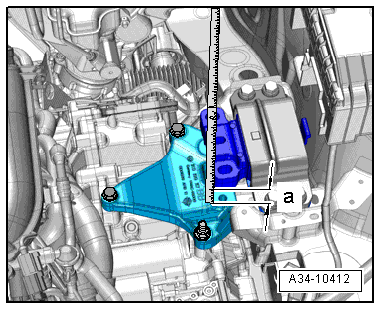

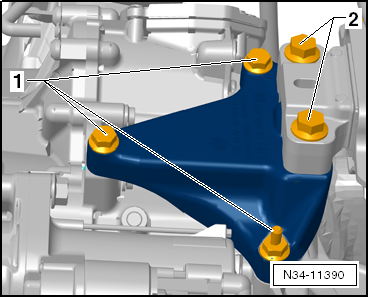

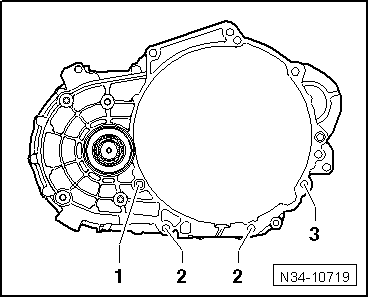

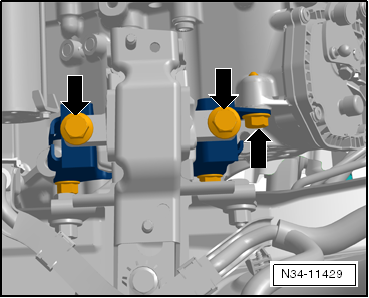

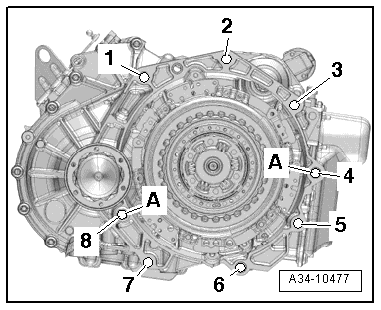

Alle Schrauben -1- und -2- der Getriebekonsole ausbauen.
- Motor/Getriebe-Aggregat mit der Spindel -10 - 222 A /11- so weit absenken, bis sich zwischen Getriebegehäuse und Getriebelagerung das Maß -a- einstellt.
- Getriebekonsole herausnehmen.

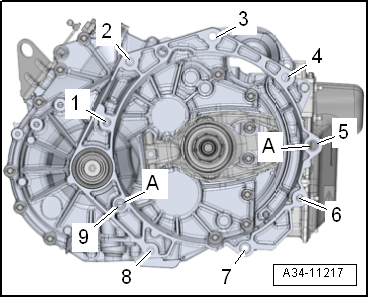

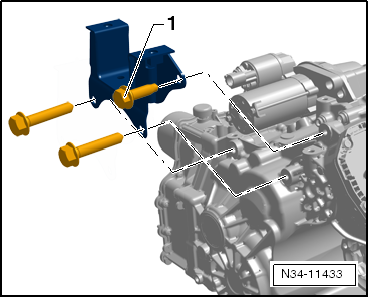

- Verbindungsschrauben -1- und -2- Motor/Getriebe ausbauen.
Hinweis
Die Verbindungsschraube Motor/Getriebe -3- lösen und handfest eingedreht lassen.

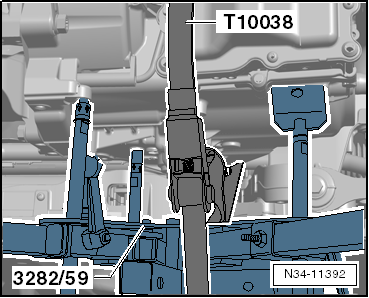

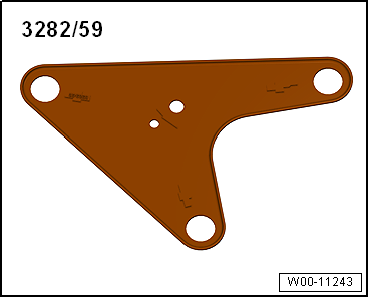

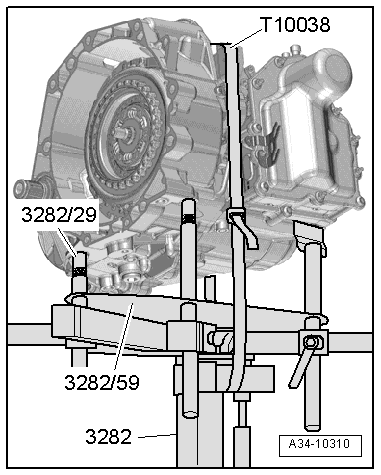

- Getriebeaufnahme -3282- mit der Justierplatte -3282/59- einrichten.
- Motor- und Getriebeheber -VAS 6931- oder -V.A.G 1383 A- unter das Getriebe fahren und Getriebe abfangen. Nicht hochheben.
- Das Blech des Dorns wird dabei unter das Getriebegehäuse gesetzt, nicht unter die Mechatronik.
- Ein Dorn wird in die "hintere" Bohrung für die Pendelstütze eingeschraubt.
- Getriebe mit Spanngurt -T10038- gegen Herunterfallen sichern.
Das Getriebe wird in dieser Lage vom Motor getrennt.
- Letzte Verbindungsschraube Motor an Getriebe ausbauen.
- Getriebe vom Motor abdrücken, "auch auf den Wählhebelseilzug achten". Das Getriebe über die Spindel der Getriebeaufnahme -3282- außen etwas abkippen.
- Jetzt das Getriebe leicht verdrehen und absenken. Darauf achten, dass der Flansch -1- beim Absenken am Zwischenblech -Pfeil - vorbeigeführt wird.
Hinweis
Alle Leitungen beim Absenken des Getriebes beachten.
Getriebe transportieren.
Getriebe am Montagebock befestigen.
Getriebe einbauen.
Getriebe ausbauen, Passat 2015 ►, Passat Variant 2015 ► Fahrzeuge mit 1,4 l Benzinmotor
Kurzbeschreibung
Das Getriebe wird einzeln nach unten ausgebaut.
"Von oben" wird:
Die Batterie, das Luftfilter und der Anlasser ausgebaut. Motor und Getriebe werden abgefangen, bevor das linke Aggregatelager ausgebaut wird.
"Von unten" wird:
Der -Aggregateträger-, mit der -Pendelstütze- und mit -beiden Achslenkern- zusammen ausgebaut. Das -Lenkgetriebe- bleibt im Fahrzeug.
Beide Gelenkwellen werden vom Getriebe abgeflanscht und bleiben in den Radlagergehäusen eingebaut. Sie werden lediglich zur Seite geschwenkt, verbleiben aber am Fahrzeug.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Adapter -T40093/3-6- prüfen und ggf. ändern
- Ggf. den gekennzeichneten Bereich abtrennen.
- Die vorderen Kanten abrunden.
- Den Adapter gegen Korrosion schützen.
- Den Adapter -T40093/3-6- dann mit -T40093/3-6A- kennzeichnen.
Im späteren Arbeitsablauf wird die Abfangvorrichtung -10-222 A- mit den Adaptern -T40093/3-6A- auf den Längsträger aufgesetzt.
Ausbauen
- Fahrzeug anheben, alle 4 Aufnahmen der Hebebühne in gleicher Höhe.
- Wählhebel in "P" stellen.
- Luftfiltergehäuse ausbauen.
- Batterie und Batterieträger ausbauen → Elektrische Anlage.
- Wählhebelseilzug -1- mit dem Abdrückhebel -80 - 200- vom Getriebeschalthebel abhebeln.
- Schrauben -2- herausdrehen, Wählhebelseilzug mit Seilzugwiderlager hochbinden.
Vorsicht!
Beschädigungsgefahr des Wählhebelseilzugs.
Wählhebelseilzug nicht biegen oder knicken.
- Anlasser ausbauen → Elektrische Anlage.
Es ist ratsam, zuerst die "untere" Schraube auszubauen.
Vorsicht!
Zerstörungsgefahr von Getriebebauteilen.
Die Steckkontakte im Stecker des Getriebes dürfen auf keinen Fall mit den Händen berührt werden. Durch elektrostatische Entladung können dadurch das Steuergerät und somit die Mechatronik zerstört werden.
- Um sich elektrostatisch zu entladen, mit der Hand (ohne Handschuhe) an Masse fassen.
- Elektrische Steckverbindung -1- für Mechatronik für Doppelkupplungsgetriebe -J743- trennen, dazu Verriegelung nach oben ziehen -Pfeil-.
- Muttern -2- und -3- herausdrehen, Halter für elektrische Leitungen vom Getriebe abnehmen.
- Die Leitungen im Bereich des Getriebedeckels nach oben legen und festbinden.
- Obere Verbindungsschrauben Motor an Getriebe mit Einsteckwerkzeug SW 18 -T10179- oder geeignetem Steckeinsatz aus dem Stoßdämpfer-Set -T10001- herausschrauben.
- Wenn sich im Bereich der Aufnahmeösen des Motors für die Abfangvorrichtung -10-222A- Schlauch- und Kabelverbindungen befinden, müssen diese jetzt abgebaut werden.
- Abfangvorrichtung -10-222 A- wie folgt montieren:

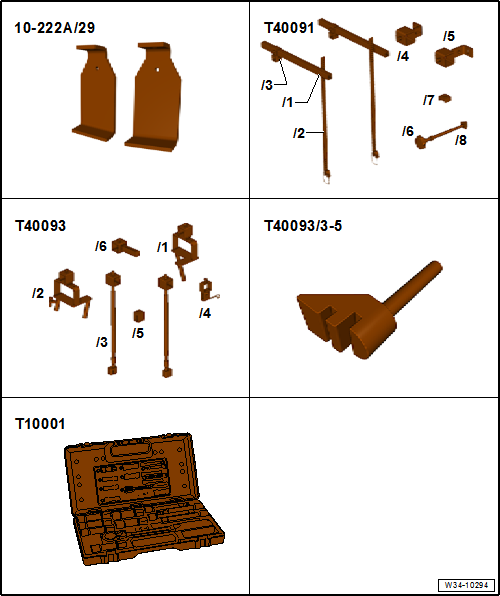

Benötigt werden:

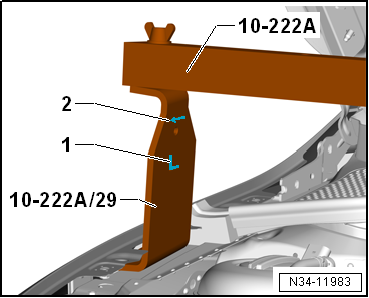

- Auf beiden Fahrzeugseiten die Adapter -10 - 222 A /29- zwischen Kotflügelverschraubungskante und dem darunter liegenden Anschraubblech für Kotflügel einsetzen.
Der Pfeil -2- zeigt immer in Fahrtrichtung.
- Verbinder -T40091/3- auf die Abfangvorrichtung -10-222 A- schieben.
- Abfangvorrichtung -10-222 A- auf den Adaptern -10 - 222 A /29- festschrauben.
- Auf den linken Längsträger den Adapter -T40093/3-6A- direkt hinter dem Einfüllrohr für Waschwasserbehälter platzieren.
- Die Spindel aus dem Motor-Abfangvorrichtung Ergänzungssatz -T40093 /3- aufschrauben und über das Vierkantrohr -T40091/1- mit der Abfangvorrichtung -10-222 A- verbinden und verspannen (⇒ vorherige Abb.).
- Motor/Getriebe-Aggregat über die Abfangvorrichtung -10-222 A- leicht vorspannen.
- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.
- Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen.
- Falls vorhanden, Stecker -1- vom Geber für Ölstands- und Öltemperaturgeber -G266- abziehen.
- Aggregateträger ohne Lenkgetriebe ausbauen → Fahrwerk, Achsen, Lenkung.
- Beide Gelenkwellen vom Getriebe abschrauben → Fahrwerk, Achsen, Lenkung.
- Gelenkwellen mit Spanngurt -T10038- am Federbein fixieren.
Der Oberflächenschutz der Wellen darf dabei nicht beschädigt werden.
Alle Schrauben -1- und -2- der Getriebekonsole ausbauen.
- Motor/Getriebe-Aggregat mit der Spindel -10 - 222 A /11- so weit absenken, bis sich zwischen Getriebegehäuse und Getriebelagerung das Maß -a- einstellt.
- Getriebekonsole herausnehmen.
- Restliche Verbindungsschrauben, bis auf eine gut zugängliche Schraube zwischen Motor und Getriebe herausdrehen.
- Getriebeaufnahme -3282- mit der Justierplatte -3282/59- einrichten.
- Motor- und Getriebeheber -VAS 6931- oder -V.A.G 1383 A- unter das Getriebe fahren und Getriebe abfangen. Nicht hochheben.
- Das Blech des Dorns unter das Getriebegehäuse setzen, nicht unter die Mechatronik.
- Ein Dorn wird in die "hintere" Bohrung für die Pendelstütze eingeschraubt.
- Getriebe mit Spanngurt -T10038- gegen Herunterfallen sichern.
Das Getriebe wird in dieser Lage vom Motor getrennt.
- Letzte Verbindungsschraube zwischen Motor und Getriebe ausbauen.
- Getriebe vom Motor abdrücken, "auch auf den Wählhebelseilzug achten". Das Getriebe über die Spindel der Getriebeaufnahme -3282- außen etwas abkippen.
- Jetzt das Getriebe leicht verdrehen und absenken. Darauf achten, dass der Flansch -1- beim Absenken am Zwischenblech -Pfeil - vorbeigeführt wird.
Hinweis
Alle Leitungen beim Absenken des Getriebes beachten.
Getriebe transportieren.
Getriebe am Montagebock befestigen.
Getriebe einbauen.
Getriebe ausbauen, Passat 2015 ►, Passat Variant 2015 ► Fahrzeuge mit 1,8 l Benzinmotor
Kurzbeschreibung
Das Getriebe wird einzeln nach unten ausgebaut.
"Von oben" wird:
Die Batterie, das Luftfilter und der Anlasser ausgebaut. Motor und Getriebe werden abgefangen, bevor das linke Aggregatelager ausgebaut wird.
"Von unten" wird:
Der -Aggregateträger-, mit der -Pendelstütze- und mit -beiden Achslenkern- zusammen ausgebaut. Das -Lenkgetriebe- bleibt im Fahrzeug.
Beide Gelenkwellen werden vom Getriebe abgeflanscht und bleiben in den Radlagergehäusen eingebaut. Sie werden lediglich zur Seite geschwenkt, verbleiben aber am Fahrzeug.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Adapter -T40093/3-6- prüfen und ggf. ändern
- Ggf. den gekennzeichneten Bereich abtrennen.
- Die vorderen Kanten abrunden.
- Den Adapter gegen Korrosion schützen.
- Den Adapter -T40093/3-6- dann mit -T40093/3-6A- kennzeichnen.
Im späteren Arbeitsablauf wird die Abfangvorrichtung -10-222 A- mit den Adaptern -T40093/3-6A- auf den Längsträger aufgesetzt.
Ausbauen
- Fahrzeug anheben, alle 4 Aufnahmen der Hebebühne in gleicher Höhe.
- Wählhebel in "P" stellen.
- Luftfiltergehäuse ausbauen.
- Batterie und Batterieträger ausbauen → Elektrische Anlage.
- Wählhebelseilzug -1- mit dem Abdrückhebel -80 - 200- vom Getriebeschalthebel abhebeln.
- Schrauben -2- herausdrehen, Wählhebelseilzug mit Seilzugwiderlager hochbinden.
Vorsicht!
Beschädigungsgefahr des Wählhebelseilzugs.
Wählhebelseilzug nicht biegen oder knicken.
- Anlasser ausbauen → Elektrische Anlage.
Es ist ratsam, zuerst die "untere" Schraube auszubauen.
Vorsicht!
Zerstörungsgefahr von Getriebebauteilen.
Die Steckkontakte im Stecker des Getriebes dürfen auf keinen Fall mit den Händen berührt werden. Durch elektrostatische Entladung können dadurch das Steuergerät und somit die Mechatronik zerstört werden.
- Um sich elektrostatisch zu entladen, mit der Hand (ohne Handschuhe) an Masse fassen.
- Elektrische Steckverbindung -1- für Mechatronik für Doppelkupplungsgetriebe -J743- trennen, dazu Verriegelung nach oben ziehen -Pfeil-.
- Muttern -2- und -3- herausdrehen, Halter für elektrische Leitungen vom Getriebe abnehmen.
- Die Leitungen im Bereich des Getriebedeckels nach oben legen und festbinden.
- Obere Verbindungsschrauben Motor an Getriebe mit Einsteckwerkzeug SW 18 -T10179- oder geeignetem Steckeinsatz aus dem Stoßdämpfer-Set -T10001- herausschrauben.
- Wenn sich im Bereich der Aufnahmeösen des Motors für die Abfangvorrichtung -10-222A- Schlauch- und Kabelverbindungen befinden, müssen diese jetzt abgebaut werden.
- Abfangvorrichtung -10-222 A- wie folgt montieren:
Benötigt werden:
Zum Abfangen des Motor/Getriebe-Aggregats die Abfangvorrichtung wie folgt aufsetzen:
- Abdeckkappen über den Federbein-Verschraubungen vorn abnehmen.
- Adapter -10 - 222 A /31-1- und Adapter -10 - 222 A /31-2- auf die Aufnahmen für die Federbeine platzieren.
Die Stege -Pfeil- zeigen zum Motorraum.
- Auf die Abfangvorrichtung -10 - 222 A- die Verbinder -T40091/3- aufschieben.
- Abfangvorrichtung -10-222 A- festschrauben.
- Falls vorhanden, elektrische Leitungen vom vorderen Bereich des Stegs beider Längsträger -Pfeil- abziehen. Leitungssystem nicht trennen.
- Die Adapter -T40093/3-6A- auf beide Längsträger platzieren (hier ist der linke Längsträger dargestellt.)
- Ggf. Rohrleitung für Klimaanlage im vorderen Bereich vorsichtig ausclipsen. Leitungssystem nicht trennen → Heizung, Klimaanlage.
- Auf den linken Längsträger den Adapter -T40093/3-6A- direkt hinter dem Einfüllrohr für Waschwasserbehälter -B- platzieren.
- Die Spindeln -T40093 /3- aufschrauben.

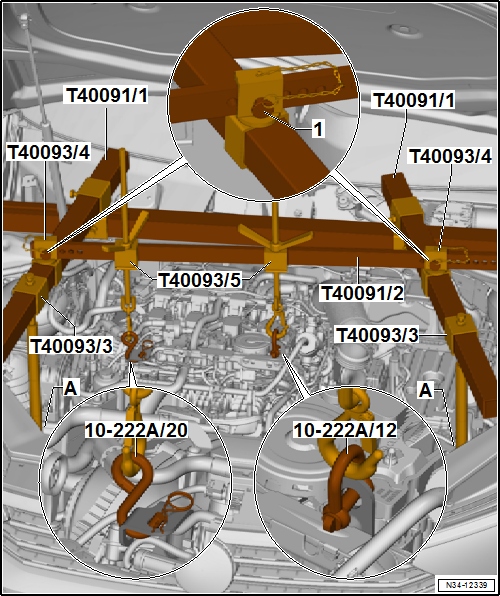

Bitte zur weiteren Montage der Abfangvorrichtung die vorherige Abb. beachten.
- Lochschiene -T40091/2- mit den Aufnahmen -T40093/5- komplettieren.
- Die Drehgelenke -T40093/4- auf die Vierkantrohre -T40091/1- schieben.
- Lochschiene -T40091/2- über die Drehgelenke -T40093/4- mit den Vierkantrohren -T40091/1- verbinden.
- Arretierbolzen -1- in die Lochschiene -T40091/2- einsetzen und mit Splinten sichern.
- Die Spindeln -T40093 /3- über die Vierkantrohre -T40091/1- mit der Abfangvorrichtung -10-222 A- verbinden und verspannen.
- In die Aufnahmeösen des Motors dann die Spindeln, wie in der vorherigen Abb. dargestellt, einhängen.
- Motor/Getriebe-Aggregat und Abfangvorrichtung über die Spindeln leicht vorspannen.
- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.
- Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen.
- Falls vorhanden, Stecker -1- vom Geber für Ölstands- und Öltemperaturgeber -G266- abziehen.
- Aggregateträger ohne Lenkgetriebe ausbauen → Fahrwerk, Achsen, Lenkung.
- Beide Gelenkwellen vom Getriebe abschrauben → Fahrwerk, Achsen, Lenkung.
- Gelenkwellen mit Spanngurt -T10038- am Federbein fixieren.
Der Oberflächenschutz der Wellen darf dabei nicht beschädigt werden.
Alle Schrauben -1- und -2- der Getriebekonsole ausbauen.
- Motor/Getriebe-Aggregat mit der Spindel -10 - 222 A /11- so weit absenken, bis sich zwischen Getriebegehäuse und Getriebelagerung das Maß -a- einstellt.
- Getriebekonsole herausnehmen.
- Restliche Verbindungsschrauben, bis auf eine gut zugängliche Schraube zwischen Motor und Getriebe herausdrehen.
- Getriebeaufnahme -3282- mit der Justierplatte -3282/59- einrichten.
- Motor- und Getriebeheber -VAS 6931- oder -V.A.G 1383 A- unter das Getriebe fahren und Getriebe abfangen. Nicht hochheben.
- Das Blech des Dorns unter das Getriebegehäuse setzen, nicht unter die Mechatronik.
- Ein Dorn wird in die "hintere" Bohrung für die Pendelstütze eingeschraubt.
- Getriebe mit Spanngurt -T10038- gegen Herunterfallen sichern.
Das Getriebe wird in dieser Lage vom Motor getrennt.
- Letzte Verbindungsschraube zwischen Motor und Getriebe ausbauen.
- Getriebe vom Motor abdrücken, "auch auf den Wählhebelseilzug achten". Das Getriebe über die Spindel der Getriebeaufnahme -3282- außen etwas abkippen.

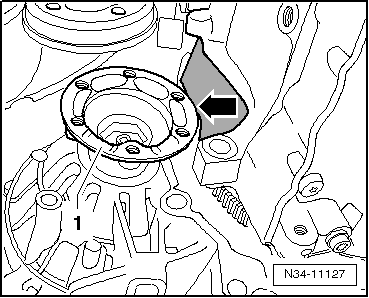

- Jetzt das Getriebe leicht verdrehen und absenken. Darauf achten, dass der Flansch -1- beim Absenken am Zwischenblech -Pfeil - vorbeigeführt wird.
Hinweis
Alle Leitungen beim Absenken des Getriebes beachten.
Getriebe transportieren.
Getriebe am Montagebock befestigen.
Getriebe einbauen.
Getriebe einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Hinweis
- In einigen Fällen befinden sich Halter vorn am ausgebauten Getriebe. Diese Halter wieder an das "neue" Getriebe anbauen.
Bei einigen Fahrzeugen ist eine Abdeckung über den Einrückhebeln angebaut.
Die Abdeckung verhindert Schmutzeintritt.
Anzugsdrehmoment: 8 Nm
Nur Polo mit Benzinmotor:
- Rechte Flanschwelle ausbauen.

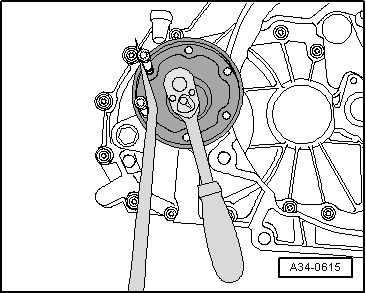

- Zum Aus- und Einbauen der Flanschwelle 2 Schrauben in den Flansch eindrehen und mit einem Montiereisen gegenhalten.
- Flanschwelle mit Druckfeder ausbauen.
- Öffnung Gelenkwellenflansch mit geeignetem Stopfen verschließen.
Alle Fahrzeuge:

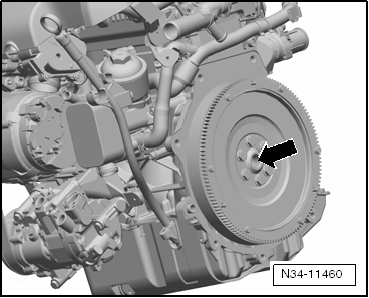

- Das Nadellager -Pfeil- in der Kurbelwelle ersetzen.
Hinweis
Wenn das Nadellager in der Kurbelwelle beschädigt ist, können die Gänge nicht mehr richtig geschaltet werden, da sich die Kupplung an diesem Lager abstützt.
- Getriebe auf die Getriebeaufnahme -3282- aufsetzen und sichern.
- Verzahnung der Antriebswelle und Verzahnung des Torsionsdämpfers reinigen, Korrosion entfernen und nur eine hauchdünne Schicht Fett auf die Verzahnung auftragen; Fett → Elektronischer Teilekatalog (ETKA). Überschüssiges Fett unbedingt entfernen.

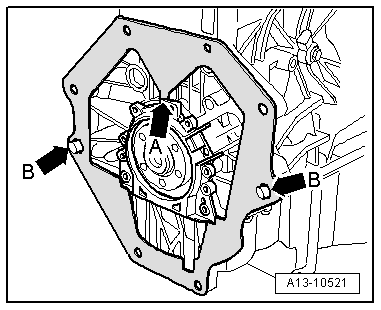

- Prüfen, ob Passhülsen -Pfeile B- zur Zentrierung von Motor und Getriebe im Zylinderblock vorhanden sind und das Zwischenblech auf die Passhülsen aufgeschoben ist. Fehlende Passhülsen einsetzen.
- Bei einigen Motorisierungen ist darauf zu achten, dass das Zwischenblech am Dichtflansch -Pfeil A- eingehängt ist.
- Getriebe mit dem Motor- und Getriebeheber -V.A.G 1383 A- vorsichtig anheben und mit der Getriebeaufnahme -3282- in Einbaulage bringen.
- Getriebe an den Motor anschrauben.
Falls das Getriebe öldicht verschlossen wurde, z. B. nach einer Getriebereparatur oder bei einem Tausch des Getriebes:

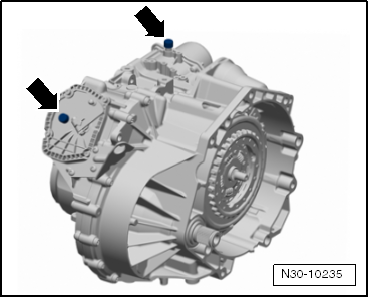

- Beide Stopfen von den Entlüftungen -Pfeile- entfernen und die Entlüftungskappen einbauen, ggf. ersetzen.

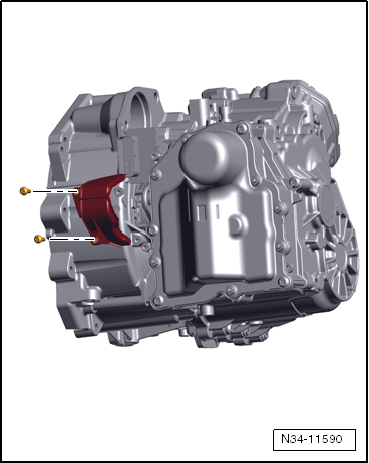

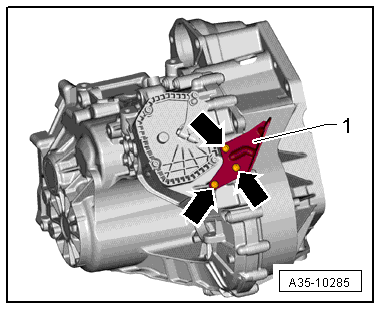

- Seilzugwiderlager -1- an das Getriebe schrauben.
Aggregatelagerung links wie folgt einbauen:
- Alle Schrauben der linken Aggregatelagerung immer ersetzen.
Golf, Golf Variant:
- Konsole zuerst am Getriebe -1- festschrauben.

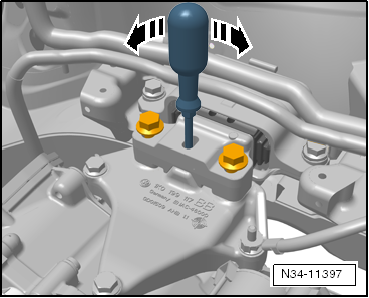

- Mit einem Schraubendreher kann beim Festziehen der Schrauben -2- die Konsole in ihrem Sitz verstellt werden.
Polo:
- Konsole zuerst am Getriebe festschrauben.
- Anschließend die senkrechten Schrauben -Pfeile- festziehen.
- Bei Polo mit Dieselmotor, Ladeluftkühler einbauen.
Alle Fahrzeuge:
Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
- Aggregateträger falls ausgebaut, einbauen → Fahrwerk, Achsen, Lenkung.
- Gelenkwellen einbauen → Fahrwerk, Achsen, Lenkung.
- Radhausschale vorn links einbauen → Karosserie-Montagearbeiten Außen.
- Falls vorhanden, Wärmeschutz über der rechten Gelenkwelle einbauen. → Fahrwerk, Achsen, Lenkung.
- Anlasser einbauen → Elektrische Anlage.
- Einstellung des Wählhebelseilzugs prüfen; wenn erforderlich einstellen.
Hinweis
Nach dem Einbau eines "neuen" Getriebes die Wegfahrsperre über FahrzeugdiagnosetesterGeführte Funktionen neu anlernen.

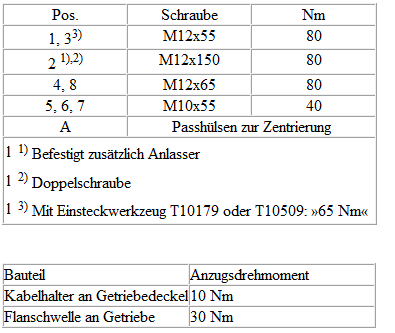

Anzugsdrehmomente
Anzugsdrehmomente für Getriebe
Getriebe an 1,2 l und 1,4 l Benzinmotor, 1,4 l Erdgasmotor:
Getriebe an 1,4 l, - 1,6 l und 2,0 l Dieselmotor, 1,8 l Benzinmotor:
Volkswagen Passat Variant Betriebsanleitung > Anhängerbetrieb: Maximal zulässiges Gespanngewicht
Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise →Einleitung
zum Thema Die Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang.
Alle Angaben in dieser Anleitung gelten für das deutsche Grundmodell. Mit welchem
Motor ein Fahrzeug ausgestattet ...
