VW Passat Reparaturanleitung: Aggregatelagerung

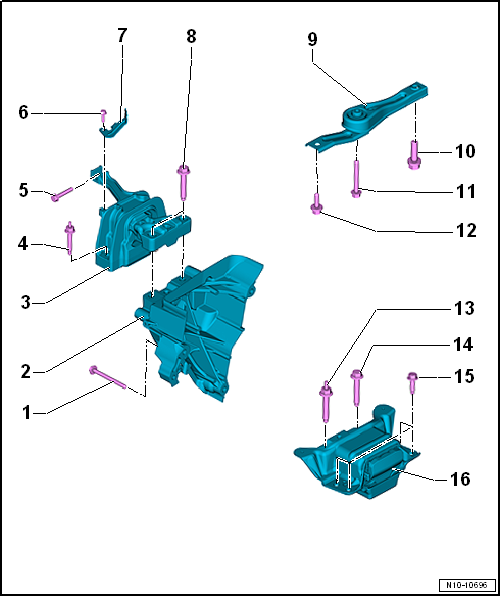

Montageübersicht - Aggregatelagerung

Montageübersicht - Aggregatelagerung, Golf 2013 ►, Golf Variant 2014 ►, Golf Sportsvan 2015 ►, Passat 2015 ►, Passat Variant 2015 ►

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

  1. Schraube
    • ersetzen
    • Anzugsreihenfolge
  2. Motorstütze
    • Anzugsdrehmoment und -reihenfolge
  3. Motorlager
    • mit Tragarm
    • aus- und einbauen
  4. Schraube
    • ersetzen
  5. Schraube
    • ersetzen
  6. Schraube
    • Anzugsdrehmoment
  7. Halter
  8. Schraube
    • ersetzen
    • Anzugsdrehmoment
  9. Pendelstütze
    • aus- und einbauen → Fahrwerk, Achsen, Lenkung
  10. Schraube
    • ersetzen
    • Anzugsdrehmoment und -reihenfolge
  11. Schraube
    • ersetzen
    • Anzugsdrehmoment und -reihenfolge
  12. Schrauben
    • ersetzen
    • Anzugsdrehmoment und -reihenfolge
  13. Schraube
    • ersetzen
    • Anzugsdrehmoment
  14. Schraube
    • ersetzen
    • Anzugsdrehmoment
  15. Schraube
    • ersetzen
    • Anzugsdrehmoment
  16. Getriebelager
    • mit Tragarm
    • aus- und einbauen

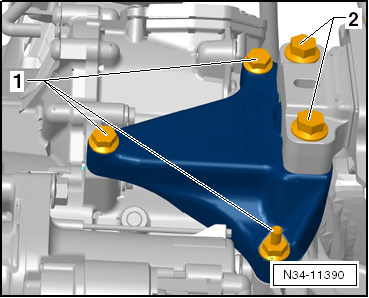

Getriebekonsole an Getriebe:

  • Schrauben nach Demontage ersetzen.
  • Anzugsdrehmoment: 40 Nm + 90º weiterdrehen

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

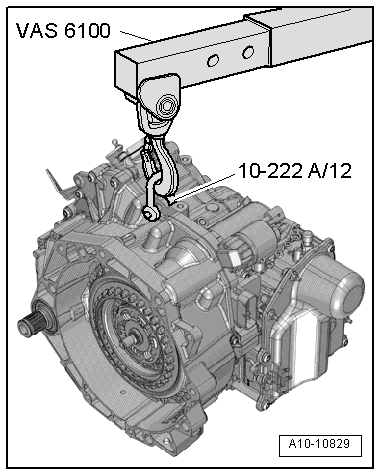

Transport des Getriebes

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Werkstattkran -VAS 6100-
  • Schäkel -10 - 222 A /12-

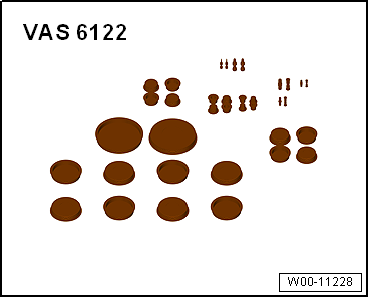

  • Verschlussstopfenset für Motor -VAS 6122-

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

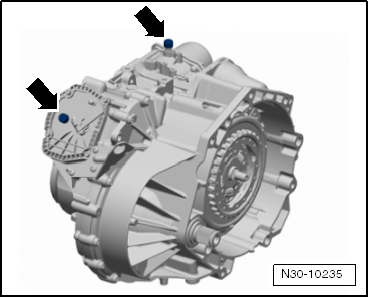

Getriebe öldicht verschließen.

Vorsicht!

Schädigungsgefahr des Getriebes.

Bei Montagearbeiten muss die Entlüftung der Mechatronik für Doppelkupplungsgetriebe -J743- (-Pfeil hinten-) und die Getriebeentlüftung (-Pfeil vorne links-) öldicht verschlossen werden.

  • Ausgetretenes Öl aus dem Hydraulikölbereich der Mechatronik für Doppelkupplungsgetriebe -J743- kann nicht aufgefüllt oder kontrolliert werden! Eine Füllstandskontrolle im Hydraulikölbereich der Mechatronik für Doppelkupplungsgetriebe -J743- kann nicht durchgeführt werden.
  • Ausgetretenes Öl aus dem Getriebeölbereich kann nur durch einen Wechsel des Getriebeöls richtig eingestellt werden. Eine Füllstandskontrolle ist nicht möglich.
  • Eine Minder- wie eine Überbefüllung in beiden Ölbereichen beeinträchtigt die Funktion des Getriebes.

- Beide Entlüftungskappen abziehen -Pfeile-.

Hinweis

  • Die Entlüftungskappe an der Mechatronik wird beim Ausbau zerstört und muss ersetzt werden.
  • Alternativ zum Verschlussstopfenset Motor -VAS 6122- kann für das Abdichten des Getriebes die Kappe -02M 409 120- verwendet werden. Ein sicheres Abdichten der Mechatronik ist alternativ mit der Kappe -0AM 325 120 A- möglich → Elektronischer Teilekatalog (ETKA).

- Getriebeentlüftung und Entlüftung der Mechatronik für Doppelkupplungsgetriebe -J743- mit sauberen Stopfen aus dem Verschlussstopfenset Motor -VAS 6122- öldicht verschließen.

- Entlüftungskappe der Mechatronik für Doppelkupplungsgetriebe -J743- neu bestellen, muss nach dem Einbau des Getriebes ersetzt werden → Elektronischer Teilekatalog (ETKA).

  • Nach dem Einbau des Getriebes ins Fahrzeug müssen die Abdichtungen entfernt werden und die Entlüftungskappen wieder eingebaut, ggf. ersetzt werden.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

Transport des Getriebes:

Voraussetzung:

  • Getriebe ist öldicht verschlossen

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

Befestigung am Motor- und Getriebehalter

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

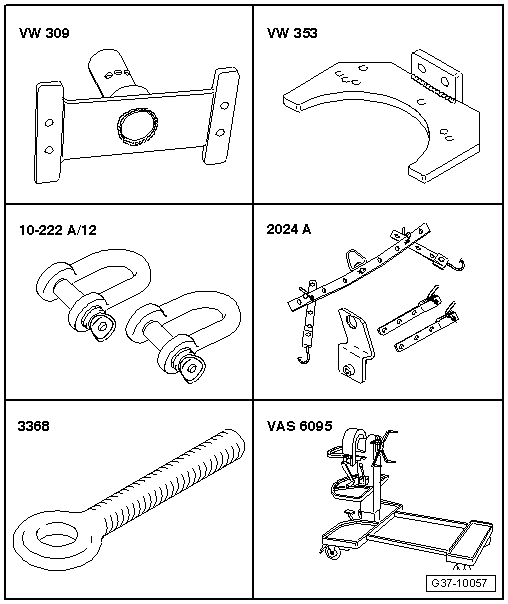

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Halteplatte -VW 309-
  • Getriebeaufnahme -VW 353-
  • Schäkel -10 - 222 A /12-
  • Aufhängevorrichtung -2024 A-
  • Ringschraube -3368-
  • Motor- und Getriebehalter -VAS 6095-
  • Werkstattkran -VAS 6100-

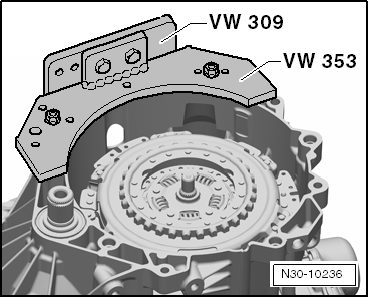

Getriebe an der Getriebeaufnahme -VW 353- befestigen.

Voraussetzung:

  • Getriebe ist öldicht verschlossen

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

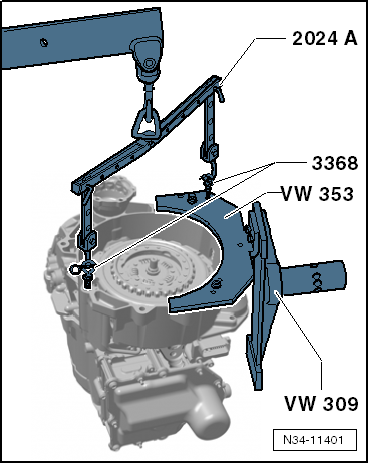

Getriebe in den Motor- und Getriebehalter heben.

Voraussetzung:

  • Getriebe ist öldicht verschlossen

Das Getriebe wird mit dem Werkstattkran -VAS 6100- zusammen mit der Getriebeaufnahme -VW 353- in den Motor- und Getriebehalter -VAS 6095- gehoben.
