VW Passat Reparaturanleitung: Motorölkühler

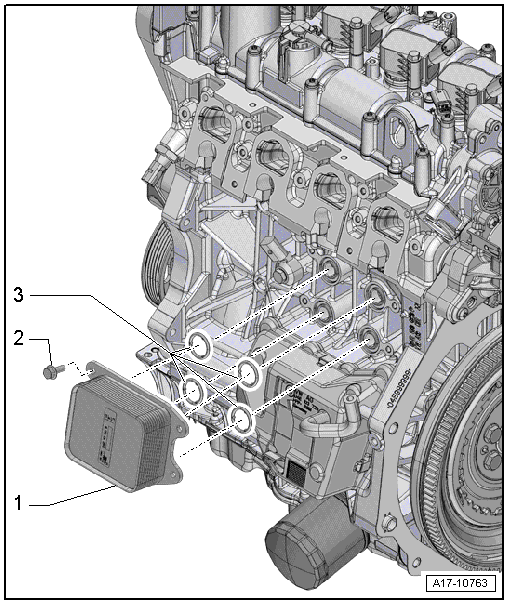

Montageübersicht - Motorölkühler

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

  1. Motorölkühler
    • Hinweis beachten
    • aus- und einbauen
    • nach dem Ersetzen Kühlmittel wechseln
  2. Schraube
    • ersetzen
    • 8 Nm +90º
  3. Dichtringe
    • ersetzen

Motorölkühler aus- und einbauen

Ausbauen

- Kühlmittel ablassen.

- Saugrohr ausbauen.

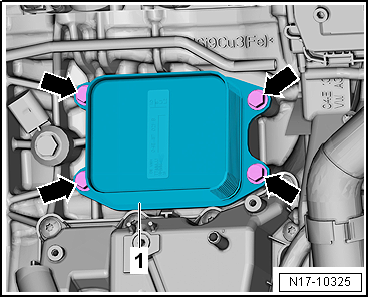

- Schrauben -Pfeile- herausdrehen, Motorölkühler -1- abnehmen.

Einbauen

- Neue O-Ringe einsetzen.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Saugrohr einbauen.

- Kühlmittel auffüllen.

Anzugsdrehmomente

  • "Montageübersicht - Motorölkühler"
  • "Montageübersicht - Zündanlage"
