VW Passat Reparaturanleitung: Kurbelgehäuseentlüftung

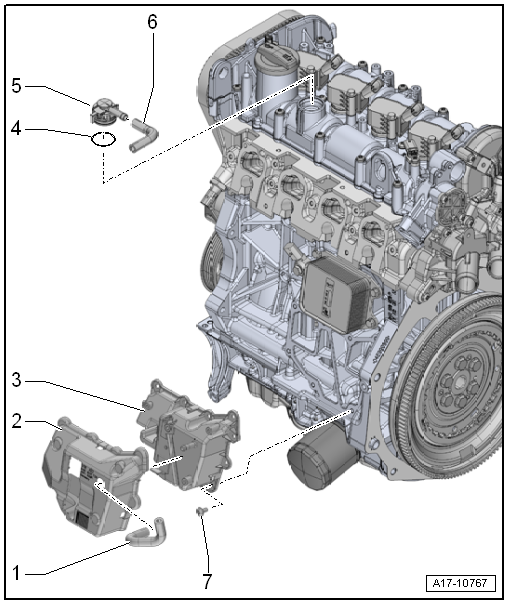

Montageübersicht - Kurbelgehäuseentlüftung

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

  1. Schlauch
    • für Kurbelgehäuseentlüftung
  2. Abdeckung
    • für Ölabscheider
  3. Ölabscheider
    • aus- und einbauen
    • bei Beschädigung ersetzen
  4. O-Ring
    • ersetzen
  5. Anschlussstutzen
  6. Schlauch
    • für Kurbelgehäuseentlüftung
  7. Schraube
    • selbstsichernd
    • ersetzen
    • 9 Nm

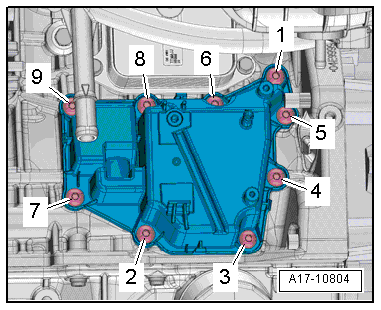

Ölabscheider - Anzugsdrehmoment und -reihenfolge

- Schrauben in der Reihenfolge -1... 9- mit 9 Nm festziehen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Ölabscheider aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Flachschaber
  • 2 Stiftschrauben M6x20 mm (handelsüblich)
  • Dichtmittelentferner
  • Dichtmittel

Ausbauen

- Geräuschdämpfung ausbauen → Karosserie-Montagearbeiten Außen.

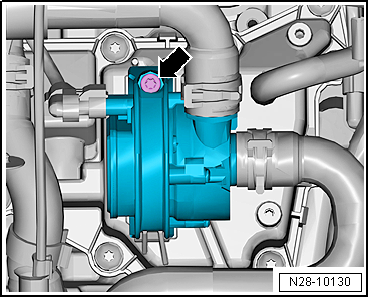

- Schraube -Pfeil- herausdrehen, Pumpe für Ladeluftkühlung -V188- zur Seite drücken.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

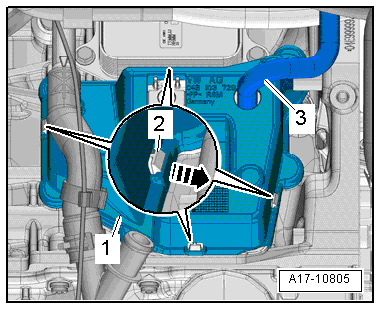

- Schlauch -3- für Kurbelgehäuseentlüftung abziehen.

- Abdeckung -1- für Ölabscheider an den Verrastungen -2- entriegeln -Pfeil- und abnehmen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

- Schrauben in der Reihenfolge -9... 1- lösen und herausdrehen.

- Ölabscheider vorsichtig aus der Verklebung lösen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Hinweis

  • Verschmutzungsgefahr des Schmiersystems.
  • Offene Teile des Motors abdecken.

- Dichtmittelreste am Zylinderblock mit einem Flachschaber entfernen.

- Dichtflächen von Öl und Fett reinigen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

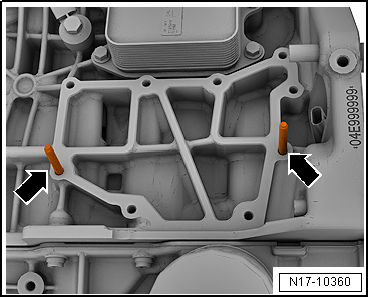

- 2 Siftschrauben M6x20 mm in die Bohrungen -Pfeile- wenige Gewindegänge eindrehen.

Hinweis

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

Beachten Sie das Haltbarkeitsdatum des Dichtmittels.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

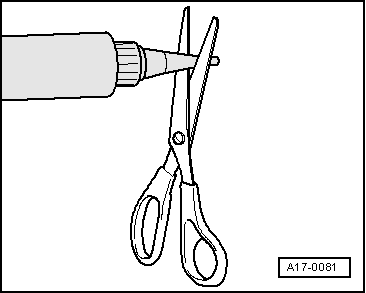

- Tubendüse an der vorderen Markierung abschneiden (Ø der Tubendüse etwa 2,0 mm).

Verstopfungsgefahr des Schmiersystems durch überschüssiges Dichtmittel.

Dichtmittelraupe nicht dicker als angegeben auftragen.

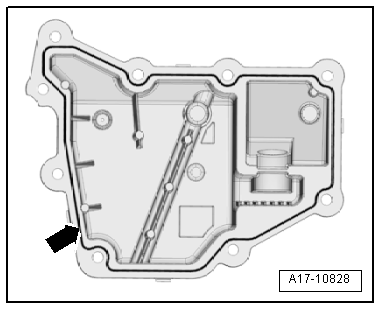

- Dichtmittelraupe -Pfeil- auf die saubere Dichtfläche des Ölabscheiders auftragen, wie in der Abbildung gezeigt.

  • Dicke der Dichtmittelraupe: 2,0 mm.

Nach dem Auftragen des Dichtmittels müssen Sie den Ölabscheider innerhalb von 5 Minuten einbauen.

Volkswagen Passat. 4-Zyl. Einspritzmotor (1,4 l-Motor Direkteinspritzer, Turbolader)

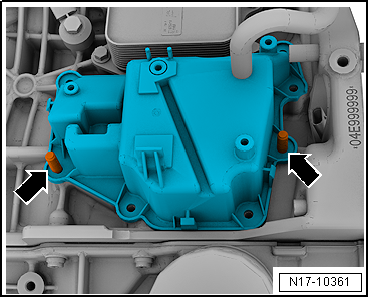

- Ölabscheider auf die Stiftschrauben -Pfeile- aufsetzen und an das Kurbelgehäuse schieben.

- Befestigungsschrauben ansetzen.

- Stiftschrauben herausdrehen.

- Ölabscheider Anzugsdrehmoment und -reihenfolge.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

- Geräuschdämpfung einbauen → Karosserie-Montagearbeiten Außen.

Anzugsdrehmomente

  • Ölabscheider Anzugsdrehmoment und -reihenfolge "Ölabscheider - Anzugsdrehmoment und -reihenfolge"
  • "Montageübersicht - Elektrische Kühlmittelpumpe"
