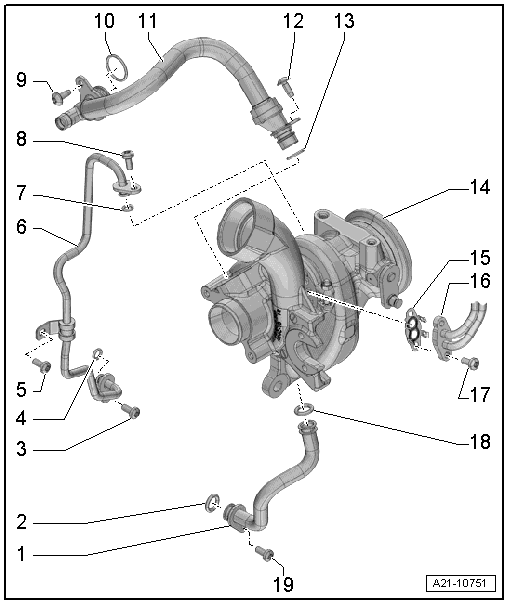

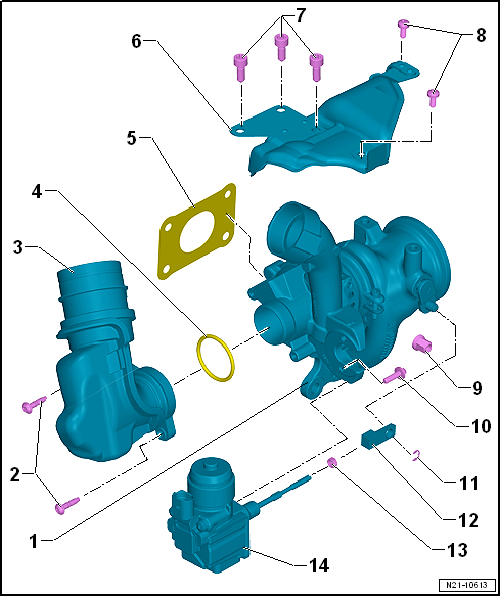

Montageübersicht - Abgasturbolader
Hinweis
- aus- und einbauen
Abgasturbolader aus- und einbauen

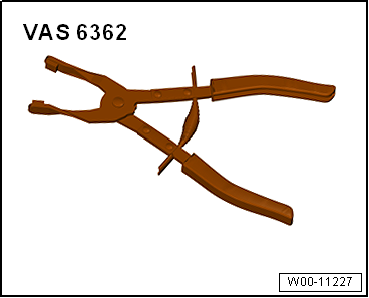

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Ausbauen
Hinweis
- Kühlmittel ablassen.
- Schrauben -Pfeile- herausdrehen, Wärmeschutzblech für Gelenkwelle rechts abnehmen.
- Wärmeschutzmanschette abnehmen.

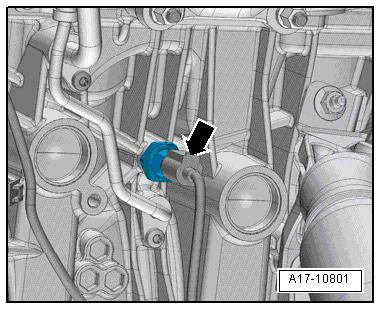

- Elektrische Steckverbindung -Pfeil- am Öldruckschalter für reduzierten Öldruck -F378- trennen.

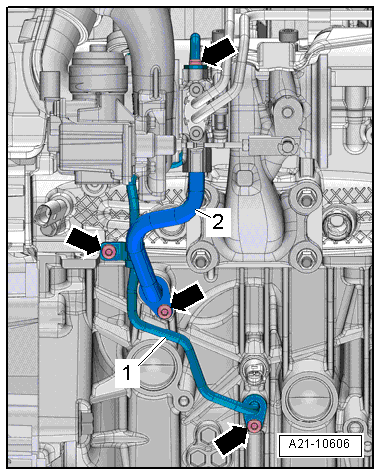

- Schrauben -Pfeile- herausdrehen, Ölvorlaufleitung -1- und Ölrücklaufleitung -2- abnehmen.
- Schraube -2- herausdrehen, Schraubschelle abnehmen.

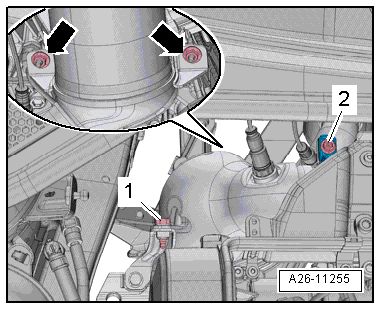

- Schraube -1- und Muttern -Pfeile- herausdrehen, Katalysator hochbinden.

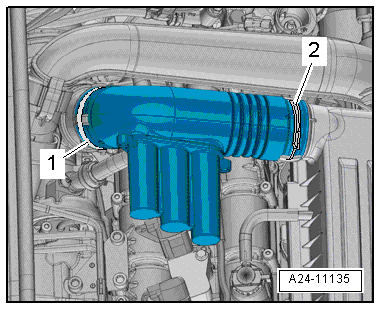

- Schlauchschellen -1- und -2- lösen, Luftführungsrohr ausbauen.
- Luftführungsschläuche am Luftführungsrohr frei legen.
- Stecker vom Ladedruckgeber -GX26- abziehen.

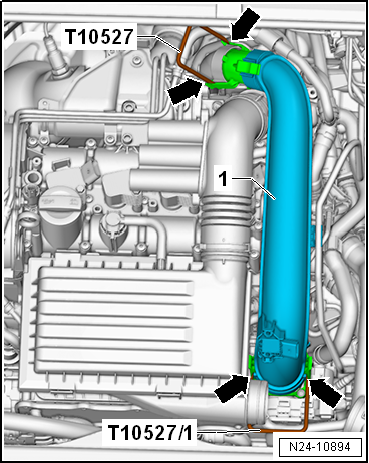

- Verrastungen -Pfeile- mit Entriegelungswerkzeugen -T10527- und -T10527/1- entriegeln.
- Luftführungsrohr -1- abnehmen.
- Entriegelungstasten drücken, Schlauch -1- zum Aktivkohlebehälter abbauen.
- Schrauben -Pfeile- herausdrehen, Schlauch für Kurbelgehäuseentlüftung abnehmen.
- Elektrische Steckverbindung -2- trennen.

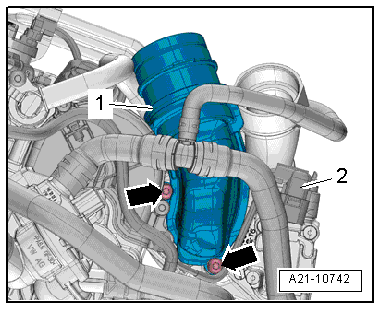

- Schrauben -Pfeile- herausdrehen, Stutzen -1- abnehmen.
- Schlauchschelle -2- lösen, Kühlmittelschlauch abbauen.

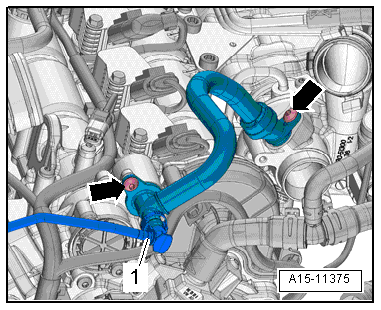

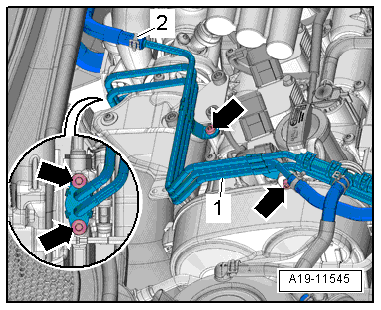

- Schrauben -Pfeile- herausdrehen, Kühlmittelleitungen -1- zur rechten Seite schwenken.

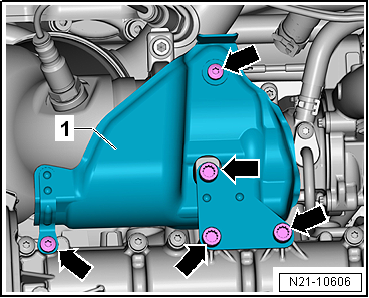

- Schrauben -Pfeile- herausdrehen, Wärmeschutzblech -1- abnehmen.

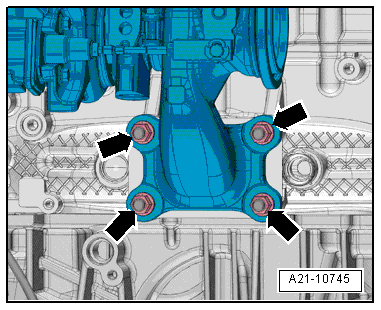

- Muttern -Pfeile- herausdrehen, Abgasturbolader abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

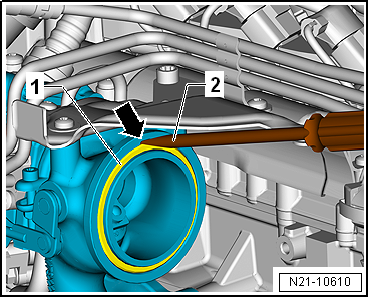

- Schraubendreher -2- in die Aussparung -Pfeil- vom Abgasturbolader schieben und den Dichtring -1- heraushebeln.
Hinweis
- Elektrische Anschlüsse und Verlegung → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
- Kühlmittel auffüllen.
Anzugsdrehmomente
Ladedrucksteller -V465- aus- und einbauen
Ausbauen
- Zündung ausstellen.
- Elektrische Steckverbindung -1- trennen.
- Sicherungsklammer -2- abnehmen.

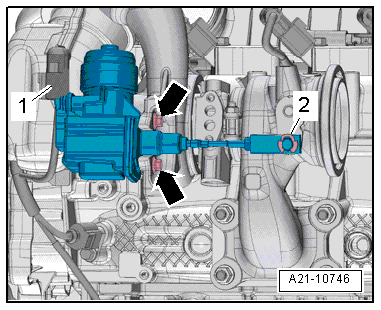

- Schrauben -Pfeile- herausdrehen, Ladedrucksteller -V465- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:
Die Befestigungsschrauben und die Sicherungsklammer sind zu ersetzen.
Hinweis
Es können unterschiedliche Ladedrucksteller Varianten eingebaut sein.
Ladedrucksteller ohne einstellbarem Gestänge
- Motorsteuergerät -J623- an den Ladedrucksteller -V465- anpassen → Fahrzeugdiagnosetester.
Ladedrucksteller mit einstellbarem Gestänge
- Gewinde des Ladedruckstellers -V465- auf Mittelstellung in das Gelenkstück - einschrauben.
- Ladedrucksteller -V465- einstellen: → Fahrzeugdiagnosetester01 - Einstellung Ladedrucksteller V465 in Geführte Funktionen anwählen.
- Sollwert durch Drehen des Gestänges einstellen, Sollwert → Fahrzeugdiagnosetester.
- Kontermutter mit 6 Nm festziehen und mit Siegellack sichern.
Anzugsdrehmomente
