VW Passat Reparaturanleitung: Bremssattel vorn

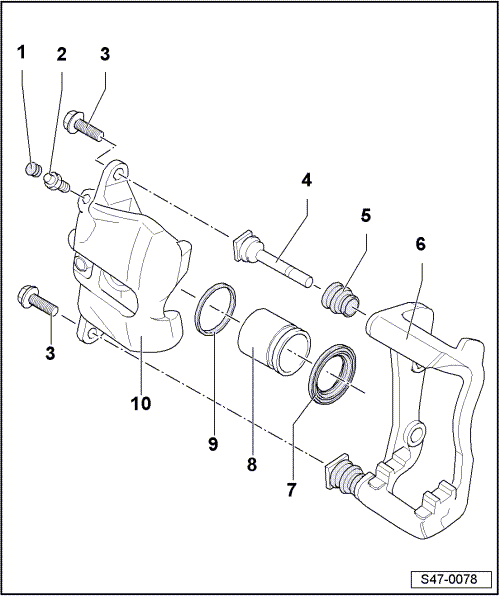

Montageübersicht - Bremssattel vorn

Montageübersicht - Bremssattel PC57 und C60

  • Bei Instandsetzungen kompletten Reparatursatz einbauen.
  • Zum Reinigen der Bremse ist ausschließlich nur Spiritus zu verwenden.
  • Bremszylinder, Kolben und Dichtring dünn mit Montagepaste G 052 150 A2 bestreichen.

Volkswagen Passat. Bremsanlage

  1. Staubkappe
    • auf Entlüftungsventil stecken.
  2. Entlüftungsventil
    • vor dem Einschrauben Gewinde leicht mit Montagepaste G 052 150 A2 fetten.
    • 10 Nm
  3. Sechskantschraube
    • nach Demontage ersetzen.
    • 35 Nm
  4. Führungsbolzen
  5. Schutzkappe
    • in die Nut des Bremsträgers und des Führungsbolzens einsetzen; vorher Nut fetten, Fettpackung des Reparatursatzes verwenden.
  6. Bremsträger
    • wird zusammengebaut mit Führungsbolzen und Schutzkappen sowie ausreichender Fettmenge an den Führungsbolzen als Ersatzteil geliefert.
    • bei Beschädigungen an den Schutzkappen oder an den Führungsbolzen Reparatursatz einbauen. Beiliegendes Fettkissen zum Fetten der Führungsbolzen verwenden.
  7. Schutzkappe
    • aus- und einbauen
    • beim Einsetzen des Kolbens nicht beschädigen.
  8. Kolben
    • aus- und einbauen
    • Kolben vorher dünn mit Montagepaste G 052 150 A2 bestreichen.
  9. Dichtring
    • aus- und einbauen
  10. Bremssattel

Bremssattelkolben aus- und einbauen

Bremssattelkolben PC57 aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

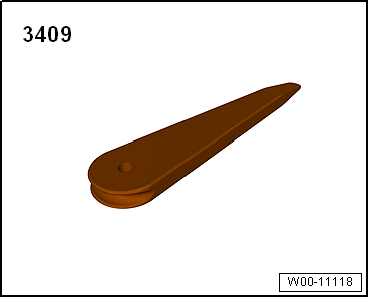

  • Demontagekeil -3409-

Volkswagen Passat. Bremsanlage

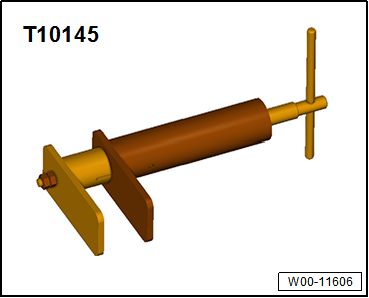

  • Kolbenrücksetzvorrichtung -T10145-

Ausbauen

- Kolben mit Druckluft aus dem Bremssattel ausdrücken.

Volkswagen Passat. Bremsanlage

Holzplatte in den Schacht legen, damit der Kolben nicht beschädigt wird.

Volkswagen Passat. Bremsanlage

- Dichtring mit Montagekeil 3409 herausnehmen.

Beim Ausbau darauf achten, dass die Oberfläche des Zylinders nicht beschädigt wird.

Einbauen

- Die Flächen von Kolben und Dichtring nur mit Spiritus reinigen und anschließend trocknen.

- Den Kolben und den Dichtring vor dem Einsetzen dünn mit der Montagepaste G 052 150 A2 bestreichen.

- Den Dichtring in den Bremssattel einsetzen.

Volkswagen Passat. Bremsanlage

- Die Schutzkappe mit der äußeren Dichtlippe auf den Kolben setzen.

Volkswagen Passat. Bremsanlage

- Innere Dichtlippe mit dem Montagekeil 3409 in die Nut des Zylinders einsetzen.

Den Kolben dabei vor den Bremssattel halten.

Volkswagen Passat. Bremsanlage

- Den Kolben mit Kolbenrücksetzvorrichtung in den Bremssattel drücken.

Die äußere Dichtlippe der Schutzkappe springt dabei in die Nut am Kolben.

Volkswagen Passat. Bremsanlage
