VW Passat Reparaturanleitung: Multifunktionslenkrad

Aufbau - Multifunktionslenkrad

Zur besseren Bedienbarkeit von Infotainment, Telefon, Navigation, Geschwindigkeitsregelanlage und der Fahrzeugmenüs sind im Lenkrad Taster integriert. Bei Tiptronic sind zusätzlich Wippenschalter rechts und links angebaut.

Das Steuergerät für Multifunktionslenkrad -J453- (Multifunktionstasten im Lenkrad links -E440-) liest die Tasteninformationen aus und überträgt diese auf dem LIN-Datenbus zum Steuergerät für Lenksäulenelektronik -J527-. Vom Steuergerät für Lenksäulenelektronik -J527- werden die Informationen über CAN-Bus (Komfort) und Diagnose-Interface für Datenbus -J533- zu den einzelnen Geräten übertragen.

Die Fehlersuche erfolgt über die Geführte Fehlersuche → Fahrzeugdiagnosetester.

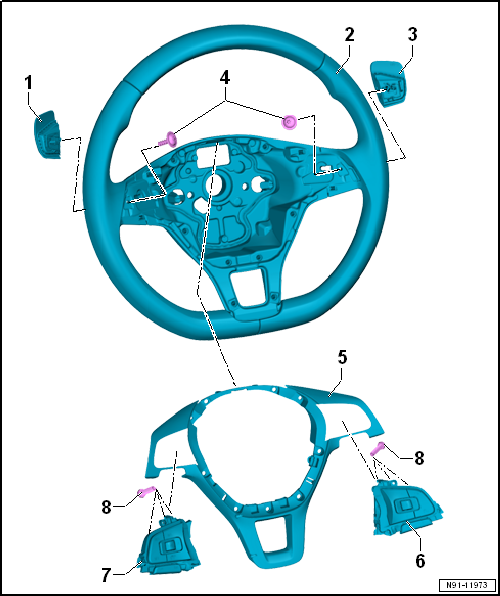

Montageübersicht - Multifunktionslenkrad

Volkswagen Passat. Kommunikation

  1. Schalter für Tiptronic im Lenkrad runter -E439-
    • aus- und einbauen
  2. 3-Speichen-Lenkrad
    • aus- und einbauen → Fahrwerk, Achsen, Lenkung;
  3. Schalter für Tiptronic im Lenkrad hoch -E438-
    • aus- und einbauen
  4. Schraube
    • 2 Stück
    • Befestigung Schalter für Tiptronic an Lenkrad
    • Anzugsdrehmoment: 1,2 Nm
  5. Zierblende
  6. Multifunktionstasten im Lenkrad rechts -E441-
    • aus- und einbauen
  7. Multifunktionstasten im Lenkrad links -E440-
    • aus- und einbauen
  8. Schraube
    • 6 Stück
    • Befestigung Multifunktionstasten im Lenkrad an Zierblende
    • Anzugsdrehmoment: 1 Nm

Multifunktionstasten im Lenkrad -E441-/-E440- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Demontagekeil -3409-, 2 Stück

Volkswagen Passat. Kommunikation

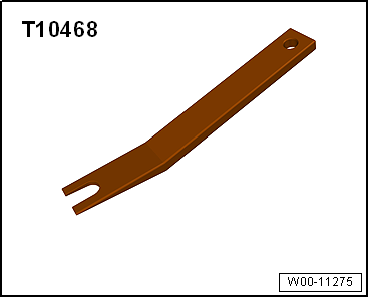

  • Hebel -T10468-

Volkswagen Passat. Kommunikation

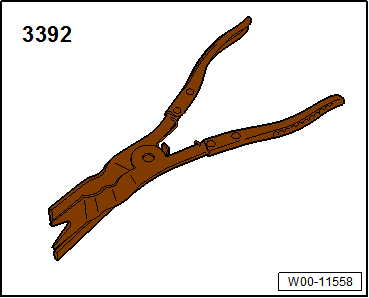

  • Demontagezange -3392-

Volkswagen Passat. Kommunikation

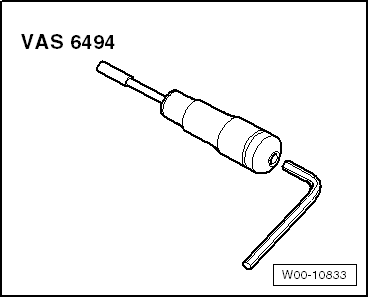

  • Drehmoment-Schraubendreher -VAS 6494-

Ausbauen

Hinweis

Die Multifunktionstasten sind mit der Zierblende verschraubt. Die Zierblende ist zusammen mit den Multifunktionstasten am Lenkrad verrastet. Mithilfe eines zweiten Demontagekeils -3409- kann die Blende leichter ausgebaut werden.

- Zündung und alle elektrischen Verbraucher ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Airbag Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen;

Volkswagen Passat. Kommunikation

Volkswagen Passat. Kommunikation

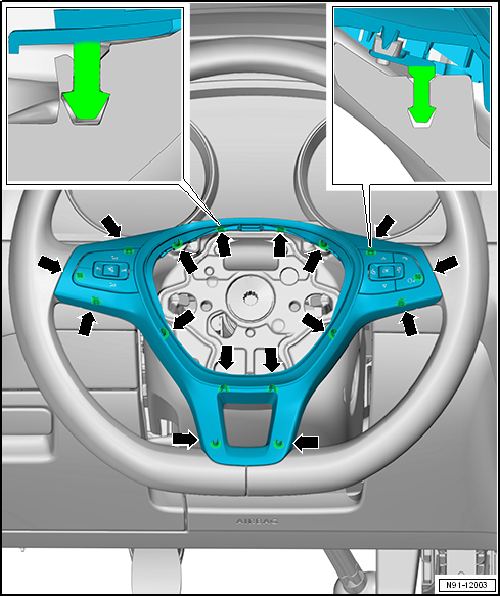

Die Zierblende ist in den Bereichen der -Pfeile- im Multifunktionslenkrad verrastet.

- Zierblende -1- im Bereich der Pfeile -A- und -B- mit dem Demontagekeil -3409- vom Lenkrad lösen.

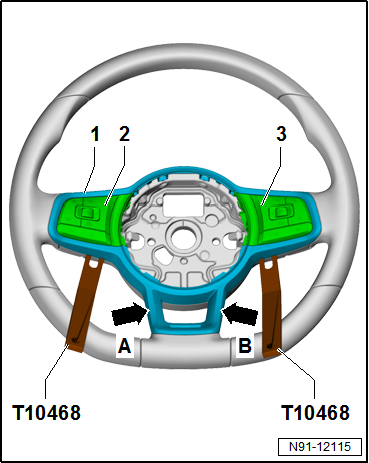

- Zierblende -1- im Bereich der Multifunktionstasten im Lenkrad links -E440--2- und Multifunktionstasten im Lenkrad rechts -E441--3- mit dem Hebel -T10468- lösen.

Volkswagen Passat. Kommunikation

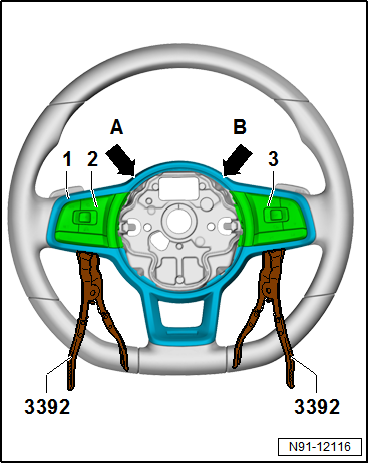

- Zierblende -1- im Bereich der Multifunktionstasten im Lenkrad links -E440--2- und Multifunktionstasten im Lenkrad rechts -E441--3- mit der Demontagezange -3392- abdrücken.

- Zierblende -1- im Bereich der Pfeile -A- und -B- vom Lenkrad abziehen.

- Steckverbindungen entriegeln und trennen.

- Zierblende -1- mit Multifunktionstasten im Lenkrad links -E440--2- und Multifunktionstasten im Lenkrad rechts -E441--3- abnehmen.

- Schrauben für Multifunktionstasten im Lenkrad links -E440--2- und Multifunktionstasten im Lenkrad rechts -E441--3- auf der Rückseite der Zierblende -1- herausdrehen.

- Multifunktionstasten im Lenkrad links -E440--2- und Multifunktionstasten im Lenkrad rechts -E441--3- von der Zierblende -1- abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten.

Hinweis

Die Blende ist für den besseren Einbau von unten her einzuclipsen.

Anzugsdrehmomente

  • "Montageübersicht - Multifunktionslenkrad"

Volkswagen Passat. Kommunikation

Schalter für Tiptronic im Lenkrad -E439-/-E438- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

  • Drehmoment-Schraubendreher -VAS 6494-

Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß spiegelbildlich.

Ausbauen

- Zündung und alle elektrischen Verbraucher ausschalten.

- Zündschlüssel außerhalb des Fahrzeuges ablegen, sodass ein ungewolltes Einschalten der Zündung vermieden wird.

- Multifunktionstasten im Lenkrad -E441-/-E440- ausbauen

Volkswagen Passat. Kommunikation

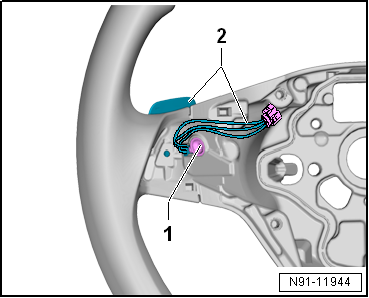

- Schraube -1- am Lenkrad herausdrehen.

- Schalter für Tiptronic im Lenkrad runter -E439--2- mit Anschlussleitung nach hinten abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

  • "Montageübersicht - Multifunktionslenkrad"

Volkswagen Passat. Kommunikation
