VW Passat Reparaturanleitung: Getriebe mech.-Räder, Wellen, Innenbet.

VW Passat Reparaturanleitung / 7 Gang-Doppelkupplungsgetriebe 0CW / Getriebe mech.-Räder, Wellen, Innenbet.

Parksperre

Deckel für Parksperre aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

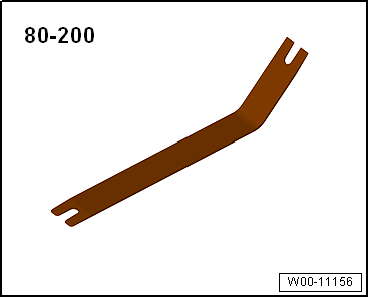

  • Abdrückhebel -80 - 200-

Ausbauen

  • Getriebe eingebaut.
  • Wählhebel steht in "P".

Golf, Golf Variant, Golf Sportsvan: Nur Dieselmotor:

Luftfiltergehäuse ausbauen.

Weiter alle Fahrzeuge:

- Batterie und Batterieträger ausbauen → Elektrische Anlage.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

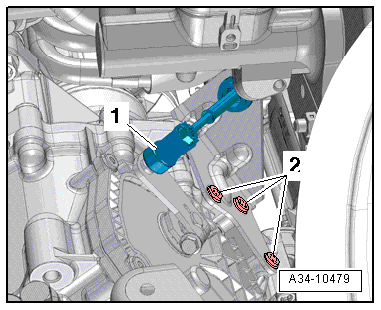

- Wählhebelseilzug -1- mit dem Abdrückhebel -80 - 200- vom Getriebeschalthebel abhebeln.

Schrauben -2- nicht beachten.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

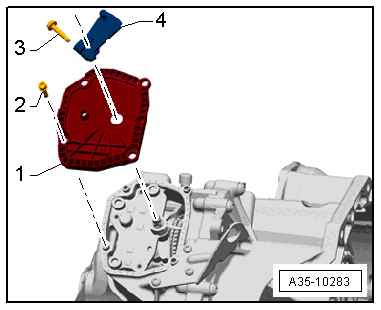

- Schraube -3- herausdrehen, Getriebeschalthebel -4- abnehmen.

- Schrauben -2- herausdrehen, Deckel -1- für Parksperre abnehmen.

Einbauen

Bei Undichtigkeiten am Dichtring für Schaltwelle oder am Deckel für Parksperre muss der Deckel für Parksperre ersetzt werden.

- Dichtfläche und Deckel für Parksperre -1- reinigen.

- Deckel für Parksperre -1- aufsetzen und Schrauben -2- einschrauben.

- Getriebeschalthebel -4- aufstecken und Schraube -3- einschrauben.

Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

- Batterie und Batterieträger einbauen → Elektrische Anlage.

- Wählhebelseilzug einstellen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

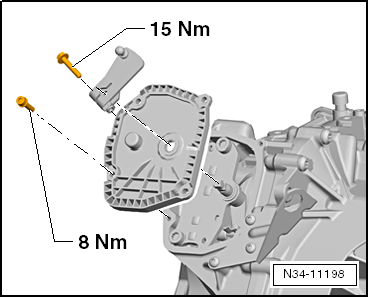

Anzugsdrehmomente:

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

Parksperre aus- und einbauen

Ausbauen

  • Getriebe eingebaut.

- Deckel für Parksperre -1- ausbauen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW

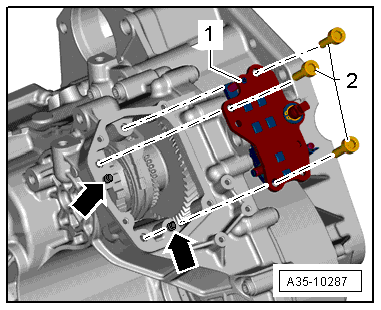

- Schrauben -2- herausdrehen, Parksperre -1- von den Passhülsen -Pfeile- abziehen.

Wenn sich die Parksperre nicht von Hand abziehen lässt:

- Mehrzweckwerkzeug -VW 771- mit Ausziehhaken -VW 771/37- hinter der Parksperre ansetzen und diese durch wechselseitiges Abziehen ausbauen.

- Schrauben -2- immer ersetzen.

Einbauen

- Parksperre -1- auf die Passhülsen -Pfeile- aufstecken.

- Neue Schrauben -2- einschrauben, Anzugsdrehmoment 20 Nm + 90º.

- Deckel für Parksperre -1- einbauen.

Volkswagen Passat. 7 Gang-Doppelkupplungsgetriebe 0CW
